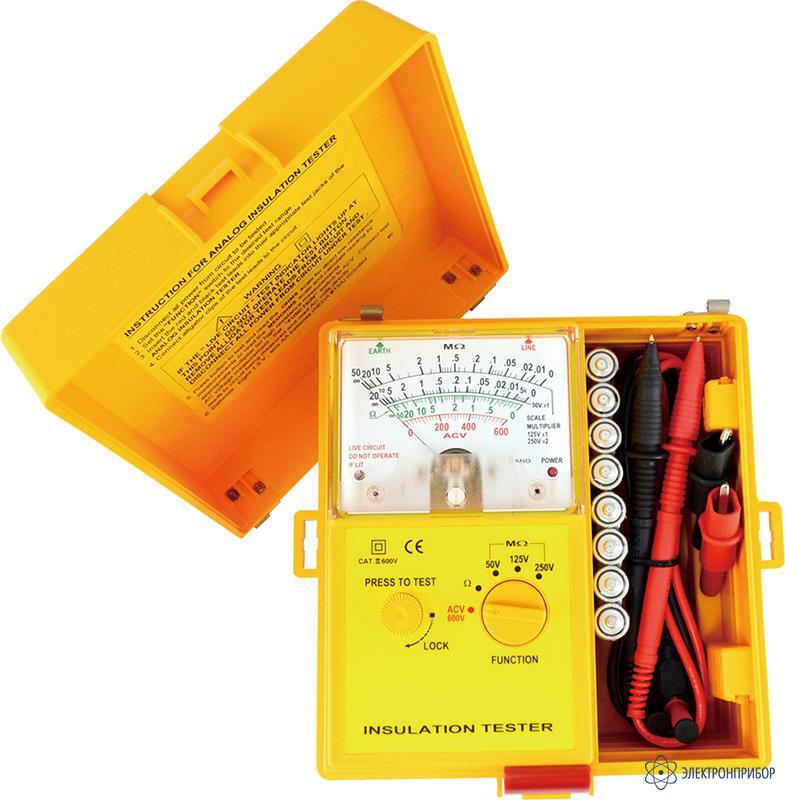

1832 IN — аналоговый измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание аналогового измерителя сопротивления изоляции 1832 IN:

    Принцип действия измерителя сопротивления изоляции 1832 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления. Измеритель 1832 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 1832 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на тыльной стороне корпуса.

    Особенности аналогового измерителя сопротивления изоляции 1832 IN:

    • Измерение сопротивления изоляции, сопротивления цепи и переменного напряжения;
    • Три постоянных напряжения для проверки сопротивления изоляции от 50 В до 1000 В;
    • Измерение переменного напряжения до 600 В;
    • Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке 1 мА;
    • Автоматический разряд накопительного конденсатора;
    • Измерение сопротивления низкоомной цепи током 240 мА;
    • Звуковая и световая индикация наличия опасного напряжения в тестируемой цепи;
    • Световая индикация наличия опасного напряжения в тестируемой цепи;
    • Зеркальная шкала;
    • Батарейное питание;
    • Индикация состояния источников питания;
    • Простота, компактность, надёжность;
    • Масса 0,97 кг.
  • Технические характеристики аналогового измерителя сопротивления изоляции 1832 IN:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение (постоянное) 250 В, 500 В, 1000 В
    Допустимое отклонение ипытательного напряжения ± 10 %
    Пределы измерений 100 МОм (250 В), 200 МОм (500 В), 400 МОм (1000 В)
    Погрешность измерения ± 5 % от предела измерений
    Тестовый ток 1,3 мА
    СОПРОТИВЛЕНИЕ ЦЕПИ
    Пределы измерений 3 Ом, 500 Ом
    Погрешность измерения ± 1 %
    Тестовый ток 205 мА
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Предел измерений 600 В
    Погрешность измерений ± 3 %
    Полоса частот 40 … 1000 Гц
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В х 8 (тип АА)
    Габаритные размеры 170 х 165 х 92 мм
    Масса 1,1 кг
  • Комплект поставки 1832 IN

    Наименование Количество
    1. Аналоговый измеритель сопротивления изоляции 1832 IN 1
    2. Измерительные провода 2
    3. Зажимы "крокодил" 2
    4. Источник питания 8
    5. Предохранитель 1
    6. Плечевой ремень 1
    7. Руководство по эксплуатации 1
