ВИК — комплект для визуального и измерительного контроля

Сохранить в PDF Распечатать
  • Назначение комплекта для визуального и измерительного контроля ВИК:

    Комплекты ВИК применяются для визуального и измерительного контроля основного металла и сварных соединений на стадиях входного контроля, подготовки к сварке и оценки их состояния в ходе эксплуатации. Постоянный контакт с заказчиками и изучение нормативной базы, позволили подготовить комплекты, наиболее подходящие для специалистов различных отраслей промышленности. Калибровка наборов ВИК осуществляется метрологической службой производителя.

    Помимо учета специфики контроля в различных отраслях, преимуществом наборов ВИК является собственное производство и постоянный контроль качества комплектующих. Выбор комплектующих для наборов, проводится по результатам испытаний собственной метрологической службы. Каждый измерительный инструмент, включенный в набор, соответствует требованиям нормативной документации и имеет метрологическое свидетельство. Все наборы кроме базового содержат флешку, содержащую образцы техкарт, актов и журналов ВИК, учебники по визуальному контролю и сварке, а так же нормативные акты по данной теме. Приобретенные ранее наборы могут быть откалиброваны повторно. Срок действия сертификата – 1 год.

    Наборы ВИК поставляются в фирменной сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю. Вес стандартного набора – 2 кг, габариты 37х26х5 см.

    В настоящее время в наличии следующие комплектации наборов ВИК:

    • ВИК Базовый - это эконом вариант, укомплектованный минимально необходимым инструментом в соответствии с РД 03-606-03 устанавливающим порядок проведения визуального и измерительного контроля на опасных производственных объектах, подконтрольных Ростехнадзору РФ. Поставляется с сертификатом о калибровке собственной метрологической службы;

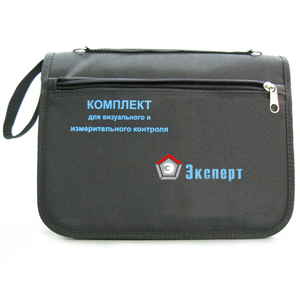

    • ВИК Эксперт по сравнению с базовым набором, значительно оптимизирован по функционалу и качеству измерительного инструмента. Набор ориентирован на профессиональный контроль объектов, не требующих обязательного использования поверенного инструмента (по РД 03-606-03). На наш взгляд данный набор оптимален по соотношению цены и качества комплектующих. Набор поставляется с сертификатом о калибровке собственной метрологической службы и флешкой, содержащей образцы техкарт, актов и журналов ВИК, учебники по визуальному контролю и сварке, а так же нормативные акты по данной теме;
    • ВИК Поверенный предназначен для измерений относящихся к сфере государственного регулирования ОЕИ (ФНП по НК и 102-ФЗ). Весь измерительный инструмент поверенного набора (за исключением набора щупов и радиусов) внесен в Государственный реестр средств измерения РФ и имеет отдельное свидетельство о поверке. Поверенный набор укомплектован измерительным инструментом в соответствии с рекомендациями РД 03-606-03;
    • ВИК Атомщик укомплектован минимально необходимым набором инструментов в соответствии с РБ-089-14 (взамен ПНАЭ Г-7-016-89) устанавливающего методику ВИК атомных энергетических установок. В соответствии с п. 44 РБ-089-14 к работам по ВИК на объектах атомной отрасли допускаются средства измерения прошедшие метрологическую поверку или калибровку. Набор поставляется с сертификатом о калибровке собственной метрологической службы, нормативными документами РД 03-606-03, РБ-089-14 и методичкой по визуальному контролю в атомной отрасли. По заявке возможна комплектация дополнительными средствами контроля из приложения 5 РБ-089-14;
    • ВИК Транснефть комплектуется измерительным инструментом перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО "ТРАНСНЕФТЬ" допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке собственной метрологической службы. По заявке набор может быть укомплектован дополнительными средствами контроля упомянутыми в РД 25.160.00-КТН-016-15;
    • ВИК Газпром комплектуется измерительным инструментом, перечисленным в СТО Газпром 2-2.4-083-2006, устанавливающим порядок НК сварных соединений при строительстве и ремонте промысловых и магистральных трубопроводов. В соответствии с данным нормативом к работам по ВИК на объектах ОАО "Газпром" следует применять СИ прошедшие метрологическую поверку. Данный набор поставляется с отдельным свидетельством о поверке на каждое средство измерения. По заявке возможна комплектация дополнительными средствами ВИК;
    • ВИК Сварщик - это универсальный набор сварщика предназначен для ВИК сварных соединений и подготовки деталей к сварке. Данный набор может быть использован в процессе обучения специалистов, а так же для комплектации стационарных рабочих мести работы в полевых условиях. Набор сварщика укомплектован с учетом рекомендаций специалистов сварочного производства и включает в себя основной перечень необходимого оборудования;
    • ВИК Энергетик предназначен для контроля различных параметров на предприятиях энергетической отрасли и генерирующих компаний. Он отвечает требованиям к порядку и организации проведения работ и соответствует требованиям средств контроля, организации работ, фиксации результатов проведенного контроля. Используется при ремонте трубопроводов энергетических объектов, трансформаторов, при монтаже оборудования, реконструкции и эксплуатации, изготовлении, металлических конструкций. Набор Энергетик укомплектован при содействии работников энергетической отрасли. Помимо стандартного инструмента содержит мультиметр, детектор напряжения, дальномер, уровень, бинокль и съемник изоляции;

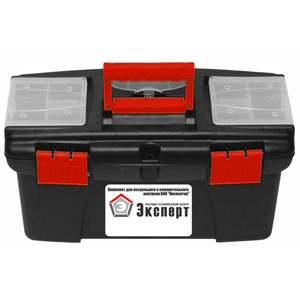

    • ВИК Инспектор, основой которого являются дополнительно укомплектованный толщиномером покрытий МТ-201, толщиномером А1208, люксметром Testo 540 и фотоаппаратом-микроскопом X-Loupe C101, дающим возможность фотофиксации и измерения дефектов размером от 5 мкр до 12 мм. Набор ориентирован на профессиональных контроллеров и инспекторов в работе которых необходимы визуализированные отчеты о результатах ВИК, капиллярного и магнитного методов.
  • Комплект поставки ВИК

    Наименование ВИК Эксперт ВИК Поверенный ВИК Базовый ВИК Сварщик ВИК Транснефть ВИК Атомщик ВИК Газпром ВИК Инспектор ВИК Энергетик Фото

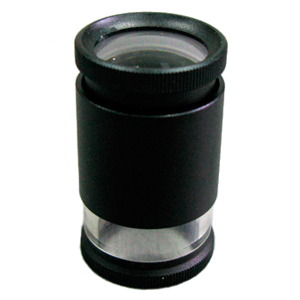

    1 Лупа измерительная L11. Длина шкалы 11 мм (с калибровкой)

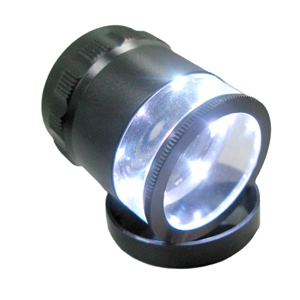

    2 Лупа измерительная с подсветкой L30. Длина шкалы 20 мм (с калибровкой)

    3 Лупа измерительная ЛИ3-10х. Длина шкалы 15 мм (с поверкой)

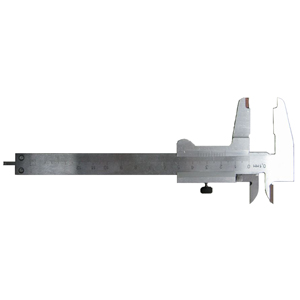

    4 Штангенциркуль ЩЦ-1-125-0.1 или Штангенциркуль ЩЦЦ-1-125-0.1 (с калибровкой)



    5 Штангенциркуль ЩЦ-1-125-0.1 или Штангенциркуль ЩЦЦ-1-125-0.1 (с поверкой)

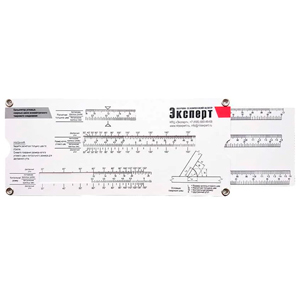

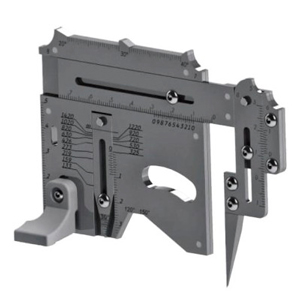

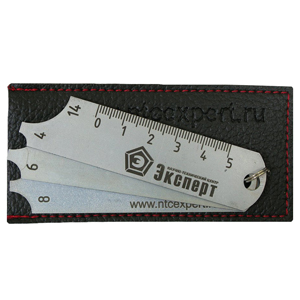

    6 Универсальный шаблон сварщка УШС-2 (с калибровкой)

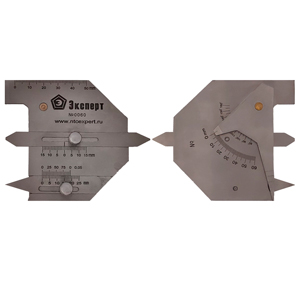

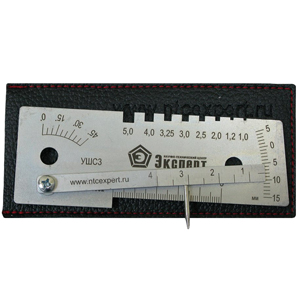

    7 Универсальный шаблон сварщика УШС-3 (с калибровкой)



    8 Универсальный шаблон сварщика УШС-3 (с поверкой)




    9 Универсальный шаблон сварщика УШС-4 (с калибровкой)

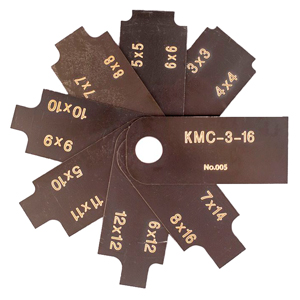

    10 Катетомер КМС-3-16 (с калибровкой)

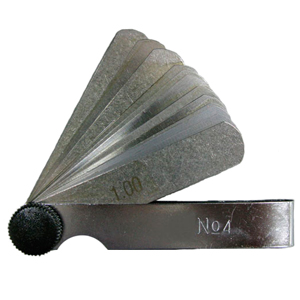

    11 Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм (с калибровкой)

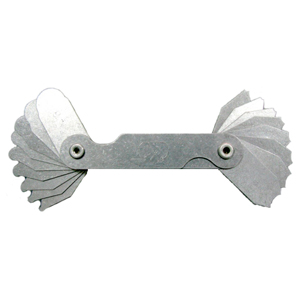

    12 Набор радиусов №1. Диапазон 1-6 мм (с калибровкой)

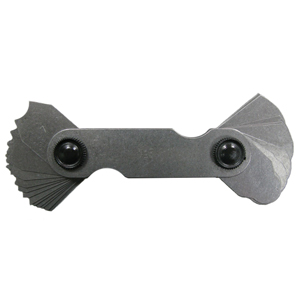

    13 Набор радиусов №3. Диапазон 7-25 мм (с калибровкой)

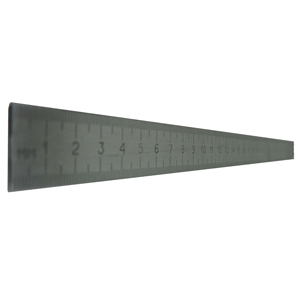

    14 Линейка измерительная 30 см (с калибровкой)



    15 Линейка измерительная 30 см (с поверкой)

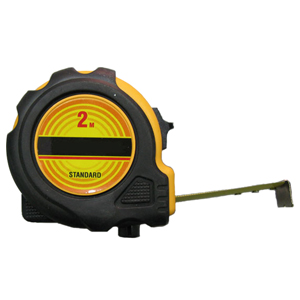

    16 Рулетка измерительная 2 м (с калибровкой)

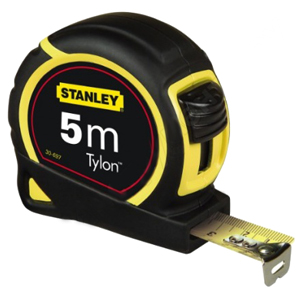

    17 Рулетка измерительная 5 м (с калибровкой)

    18 Рулетка измерительная 5 м (с поверкой)

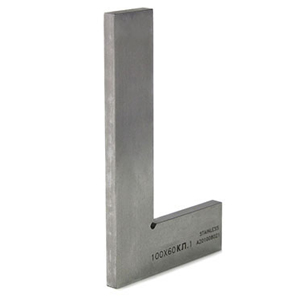

    19 Угольник УП 100х60 к2 (с калибровкой)

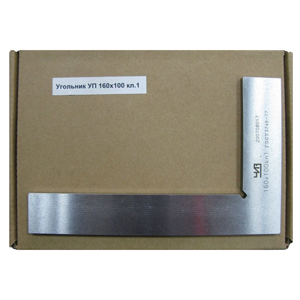

    20 Угольник УП 160х100 к2 (с калибровкой)

    21 Угольник УП 160х100 к2 (с поверкой)

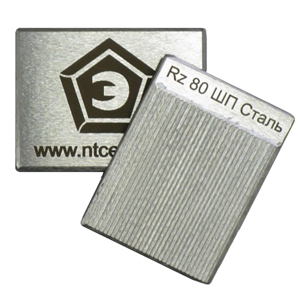

    22 Образцы шероховатости ШП Rz 20, 40, 60, 80 (с калибровкой)







    23 Толщиномер А1208 (с поверкой)

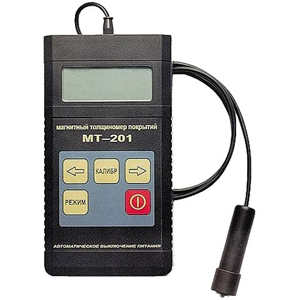

    24 Толщиномер покрытий МТ-201 (с поверкой)

    25 Люксметр Testo 540 (с поверкой)

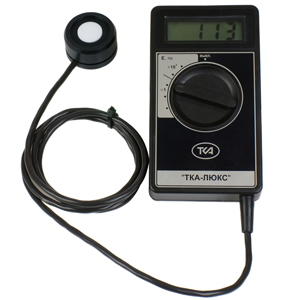

    26 Люксметр ТКА-Люкс (с поверкой)

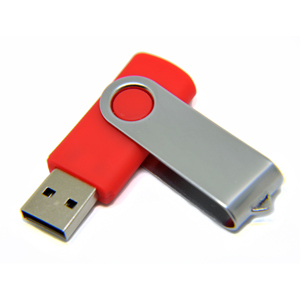

    27 Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме













    28 Пирометр портативный

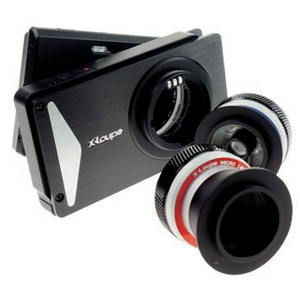

    29 Фотоаппарат-микроскоп X-Loupe A500 (C101) (без программного обеспечения)

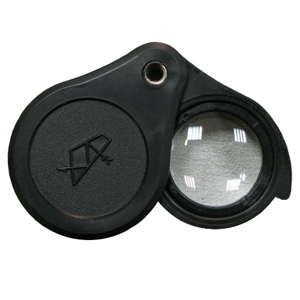

    30 Лупа просмотровая ЛПП1-7х

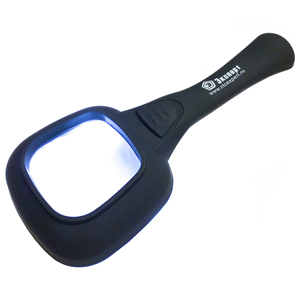

    31 Лупа просмотровая с подсветкой















    32 Маркер по металлу

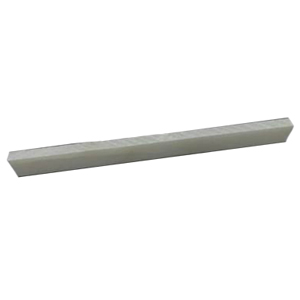

    33 Мел термостойкий 127 х 12 х 4 мм (ДхШхВ)















    34 Фонарь светодиодный 500 люмен

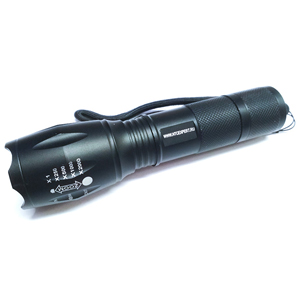

    35 Фонарь светодиодный 800 люмен

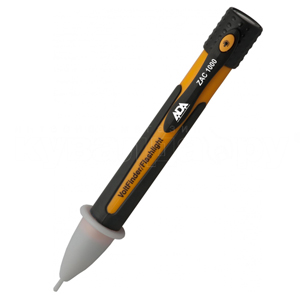

    36 Детектор напряжения бесконтактный ADA ZAC 1000

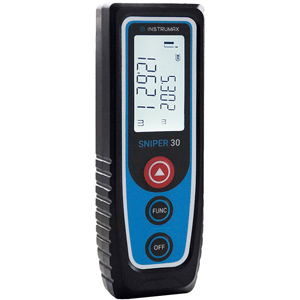

    37 Рулетка лазерная (дальномер)

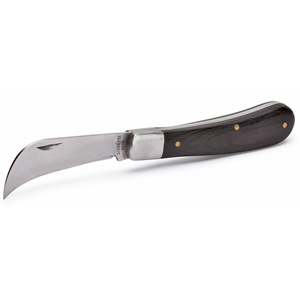

    38 Нож электромонтажный изогнутый КВТ НМ-05

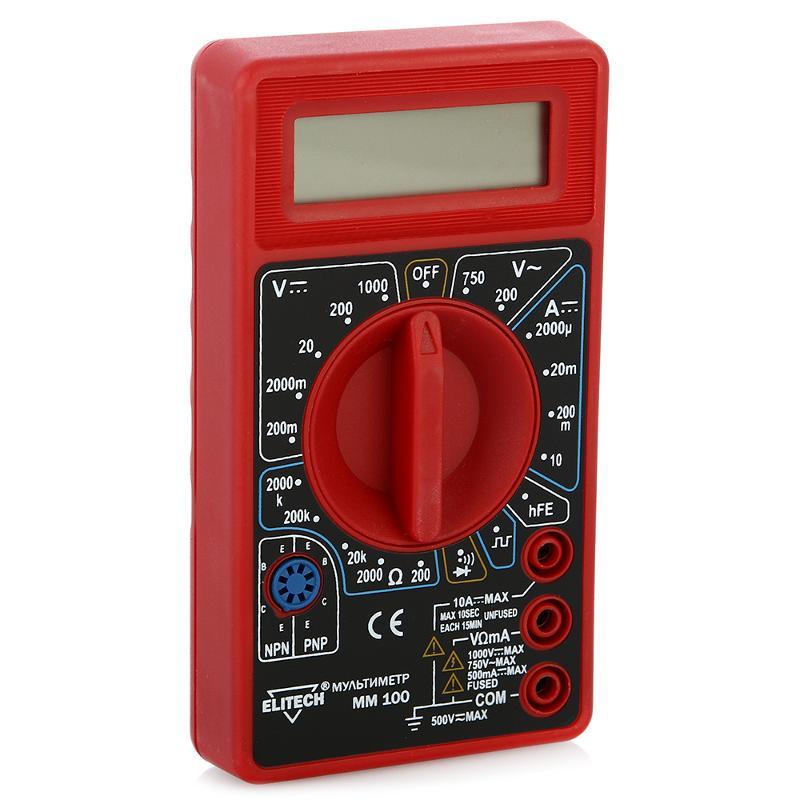

    39 Мультиметр цифровой

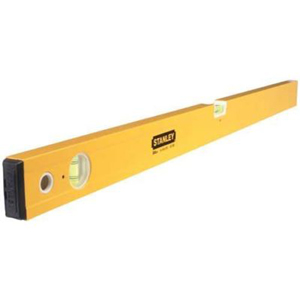

    40 Уровень 300 мм

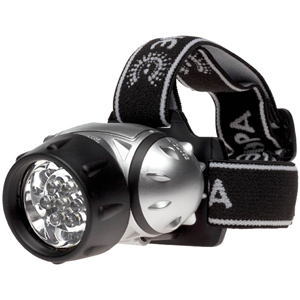

    41 Фонарь налобный светодиодный 3 режима, 3ААА

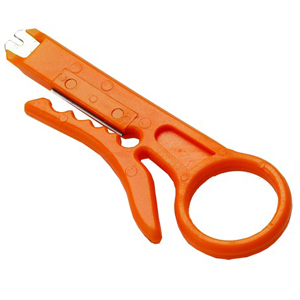

    42 Съемник изоляции для кабеля SHTOK СИ-2ВП

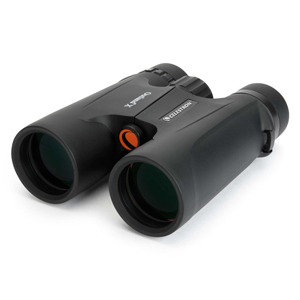

    43 Бинокль

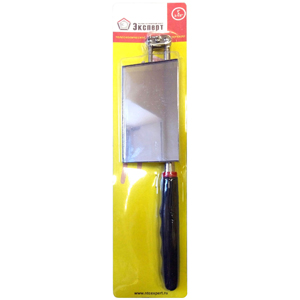

    44 Зеркало телескопическое "Эксперт"









    45 Зеркало досмотровое Шмель-3N

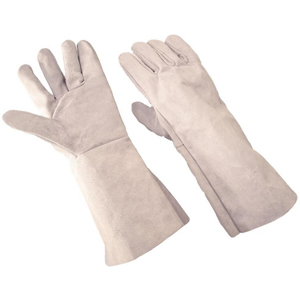

    46 Краги для защиты рук

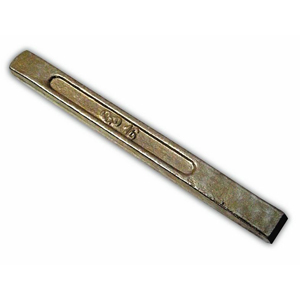

    47 Зубило (160 мм) для отбивания брызг и шлака

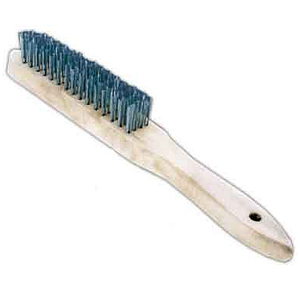

    48 Щётка металлическая для подготовки деталей к сварке

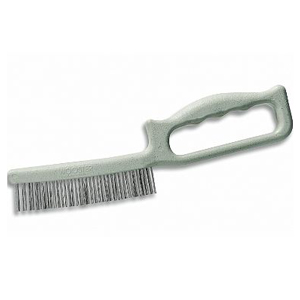

    49 Щётка металлическая нержавеющая

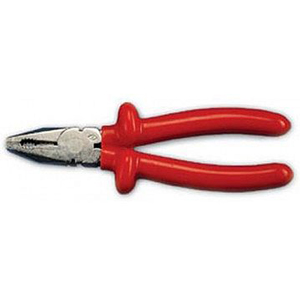

    50 Плоскогубцы с диэлектрическими рукоятками

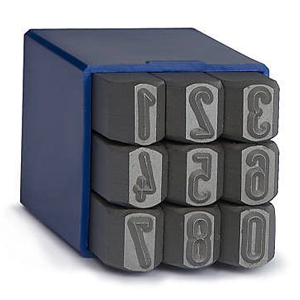

    51 Клейма стальные цифровые шрифт №8

    52 Очки светлые для защиты глаз в процессе сварки

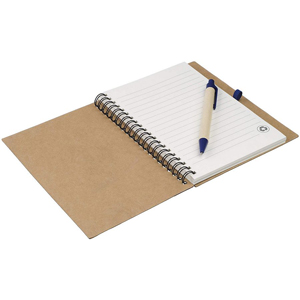

    53 Блокнот и авторучка

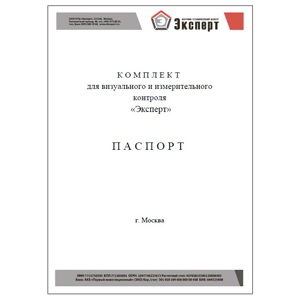

    54 Паспорт

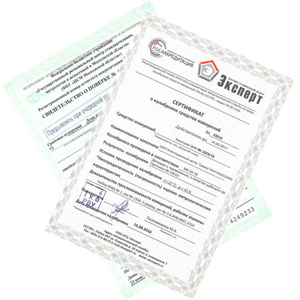

    55 Сертификат о калибровке или свидетельство о поверке (зависит от набора)

















    56 РД 03-606-03 Инструкция по ВИК













    57 РБ-089-14 методика ВИК атомных энергетических установок

    58 Учебное пособие по ВИК в атомной отрасли

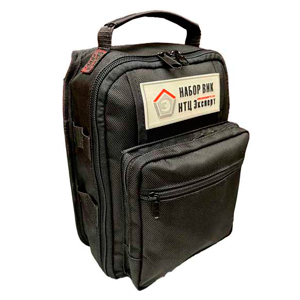

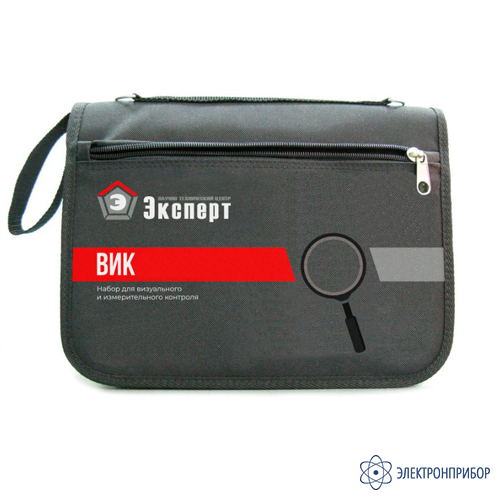

    59 Упаковочная сумка

















    60 Ящик для инструмента на колесах

    По заявке, наборы могут быть укомплектованы любым дополнительным оборудованием.
