АССИСТЕНТ S — шумомер, анализатор спектра в звуковом диапазоне

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      39671-08

    • Производитель

      НТМ-Защита, Россия

    АССИСТЕНТ соответствует требованиям к приборам Класса точности 1 по всем последним нормативным документам в области измерения и анализа параметров шума и вибрации.
    Диапазоны измерений прибора позволяет контролировать все значения нормируемых параметров звука, инфразвука, ультразвука общей и локальной вибрации.
    АССИСТЕНТ выгодно отличается простым, интуитивно понятным управлением. Не требует предварительных настроек. Готов к проведению стандартных измерений сразу после включения.
    Имеет варианты комплектации под любой набор задач, всегда может быть дооснащен до полной версии.

  • Таблица выбора приборов серии АССИСТЕНТ:

    S - звук,
    I - инфразвук,
    U - ультразвук;
    V1 - вибрация однокоординатная,
    V3 - 3-координатная вибрация с переключением,
    V3RT- трехкоординатная вибрация одновременно.

    Комплектация Акустика Вибрация Примечания
    Шум Инфразвук Ультразвук Общая Локальная
    S
    SI
    SIU 20
    SIU 30 от 30 дБ до 150 дБ (аттестация рабочих мест)
    V3 вибрация 3 переключаемых канала
    V3RT вибрация 3 канала одновременно
    SIV 1 вибрация 1 канал
    SIV 3 вибрация 3 переключаемых канала
    SIV 3RT вибрация 3 канала одновременно
    SIUV 1 вибрация 1 канал
    SIUV 3 вибрация 3 переключаемых канала
    TOTAL вибрация 3 канала одновременно
    TOTAL + TOTAL+ = (TOTAL) + аксессуары + кейс

    Основные параметры по видам измерений:

    Вид измерений Что измеряется Примечание
    Диапазон, Гц Частотные коррекции, диапазон Временные характеристики Спектры Другое
    Шум 10 -20000 Гц 20 - 140 дБА
    22 – 140 дБС
    30 – 140 дБZ
    10-140 дБ спектры
    Эквивалент,
    Быстро,
    Медленно
    Импульс,
    Пик
    Октавный спектр
    31,5Гц – 16 кГц
    Третьоктавный спектр
    25 Гц – 20 кГц
    MAX, MIN всех параметров
    Статистическое распределение.
    Соответствует ГОСТ 17187-81, МЭК 61672-1,
    МЭК 61260,
    ГОСТ Р 53188.1-2008
    (вводится с 01/012/09),
    Класс 1

    Все параметры измеряются одновременно
    Индикаторы характера шума: постоянный, непостоянный, импульсный, тональный. Индикатор изменения эквивалентного уровня
    Инфразвук 1,6 – 20 Гц 20-140 дБG
    30-140 дБZI
    Эквивалент,
    Быстро,
    Медленно,
    30 сек
    Октавный спектр
    1,6 Гц – 20 Гц
    Третьоктавный спектр
    2 Гц – 16 Гц
    MAX, MIN всех параметров Индикатор изменения эквивалентного уровня
    Ультразвук 12,5 – 40 кГц 30-150 дБ Эквивалент
    Медленно
    быстро
    Октавный спектр
    16 кГц – 31,5 кГц
    Третьоктавный спектр
    12,5 кГц – 40 кГц
    MAX, MIN всех параметров Индикатор изменения эквивалентного уровня
    Общая вибрация 0,8 – 80 Гц 60-170 дБ Wd
    60-170 дБ Wk
    60-170 дБ Wm
    Wc, We, Wj, Wb, Wm, Bw,Bwm
    Эквивалент,
    1с, 5с, 10с, Nc, MTVV
    Октавный спектр
    1 Гц – 63,5 кГц
    Третьоктавный спектр
    0,8 Гц – 80 Гц
    MAX, MIN всех параметров Соответствует
    ГОСТ ИСО 8041-2006,
    МЭК 61260, класс 1

    Все параметры измеряются одновременно
    Индикатор изменения эквивалентного уровня
    Локальная вибрация 8 – 1250 Гц 60-170 дБ Wh,
    Bh
    Эквивалент,
    1с, 5с, 10с, Nc, MTVV
    Октавный спектр
    8 Гц – 1000 Гц
    Третьоктавный спектр
    6,3 Гц – 1250 кГц
    MAX, MIN всех параметров Индикатор изменения эквивалентного уровня

    Назначение и область применения:

    Анализатор шума и вибрации АССИСТЕНТ предназначен для измерений уровней звука, общих и корректированных уровней виброускорения, а также анализа спектра.

    Могут применяться органами гигиены и эпидемиологии, охраны труда, испытательными лабораториями и научными учреждениями для определения условий труда и аттестации рабочих мест, сертификации продукции, научных исследований, а также для диагностики технического состояния машин и оборудования на производстве.

    Описание:

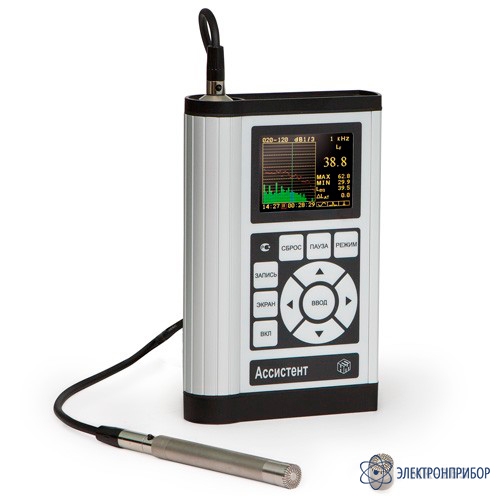

    Прибор представляет собой малогабаритный моноблок с автономным питанием от аккумуляторов и состоит из блока измерительного, предусилителя микрофонного, микрофонов конденсаторных МК265, МК233, ВМК205, вибропреобразователя АР38, АР40. Принцип работы основан на преобразовании звукового давления с помощью микрофона или ускорения с помощью вибропреобразователя в электрический сигнал, обрабатываемый далее специализированным микропроцессором. Информация о режиме работы прибора и измеренных величинах отображается на цветном дисплее блока измерительного. Прибор имеет энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти прибора могут быть переписаны на стандартный USB флэш диск, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с прибором. Предусмотрена зарядка аккумуляторов прибора с помощью сетевого адаптера из комплекта поставки. В случае необходимости, аккумуляторы могут быть заменены стандартными батарейками типоразмера АА.

    Прибор в режиме шумомера соответствует классу 1 по ГОСТ 17187-81, МЭК 61672-1, в режиме виброметра по ГОСТ ИСО 8041-2006. Октавные и третьоктавные фильтры соответствуют классу 1 по МЭК 61260.

    Основные характеристики:

    Шумомер
    Диапазон измерений уровней звука для характеристики "А", дБ: 20-150
    Диапазон измерений уровней звука для характеристики "С", дБ: 22-150
    Диапазон измерений уровней звука для характеристики "Z", дБ: 30-150
    Частотные характеристики А, С, Z
    Временные характеристики S, F, I, Peak, Leq.
    Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ, не более ±0,7
    Частотный диапазон измерений, Гц:
    -для характеристик G, ZI от 1,6 до 20
    - для характеристик А, С, Z от 10 до 20000
    Ультразвук до 40000 Гц

    Виброметр
    Количество каналов измерения: 3
    Корректирующие фильтры Wh Wd, Wb, Wk, Wm, We, We, Wj
    Полосовые фильтры Bh, Bw, Bwm
    Динамический диапазон измерения уровня виброускорения относительно 1*10-6 м*с-2 для фильтров фильтром, дБ,
    Bh 70-170
    Bw 70-170
    Wh 60-170
    Wd 60-170
    Wk 60-170
    Частотный диапазон измерения виброускорения, Гц 0,8 - 1250
    Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 79,58 Гц, дБ ±0,5

    Анализатор
    Частотный диапазон в режиме анализатора спектра 0,8 Гц - 40 кГц
    Диапазон линейности > 100 дБ
    Диапазон частот цифровых октавных фильтров, Гц, 1 - 32000
    Диапазон частот цифровых третьоктавных фильтров, Гц, 0,8-40000

    Средняя наработка на отказ, ч, не менее: 2000
    Срок службы, лет: 7
    Источник питания (четыре аккумуляторов типа АА)
    напряжение питания, В: 5
    потребляемый ток, мА: 200
    продолжительность непрерывного измерения от аккумуляторов, не менее: 8 часов
    Масса прибора с аккумуляторами, кг, не более: 0,8
    Габаритные размеры (длина х ширина х высота), мм, не более: 200x35x115
    Рабочие условия эксплуатации прибора:
    -температура, °С от минус 10 до плюс 50
    -относительная влажность, % до 90 при 40 °С
    -атмосферное давление, кПа от 90 до 110.

  • Комплект поставки АССИСТЕНТ S

    Наименование Количество
    1. Блок измерительный 1
    2. Микрофон МК265 1
    3. USB флэш диск 1
    4. Кабель для соединения с ПК 1
    5. Программное обеспечение 1
    6. Сумка 1
    7. Адаптер/питания зарядки 1
    8. Кассета с батарейками 1
    9. Штатив микрофона настольный 1
    10. Документация 1
