СА7100 2К, СА71002К
СА7100-2К — комплект диагностический мобильный
Код товара: 26987-
-
Гарантия
18 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
77211-20 до 16.01.2025
-
Производитель
Назначение комплекта диагностического мобильного СА7100-2К:
Комплект диагностический СА7100-2К создан на базе Моста переменного тока высоковольтного автоматического СА7100-2 и предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования, а именно силовых трансформаторов, реакторов, измерительных трансформаторов, нысоковольтных вводов, выключателей, разрядников, конденсаторов.
Описание комплекта диагностического мобильного СА7100-2К:
Комплект СА7100-2К представляет собой Мост переменного тока высоковольтный автоматический СА7100-2 в расширенной комплектации, включающей:
- Мост СА7100-2 (базовая комплектация) – предназначен для измерения тангенса угла диэлектрических потерь и электрической емкости, напряжения и частоты переменного тока;
- Коммутатор высоковольтный СА7161 – предназначен для переключения вариантов измерительных схем («прямая» – «инверсная»);
- Источник переменного рабочего напряжения ИПРН – предназначен для формирования рабочего напряжения при измерении тангенса угла потерь и емкости. Обеспечивает преобразование сетевого напряжения 220/230 В 50 Гц в напряжение от 1 до 10 кВ. В условиях наличия токов влияния ИПРН позволяет проводить измерение по методу «двух отсчетов» (режим смены фаз). При этом процесс установки напряжения, процесс измерения С и tgδ, а также поворот фазы рабочего напряжения на 180° полностью автоматизирован.

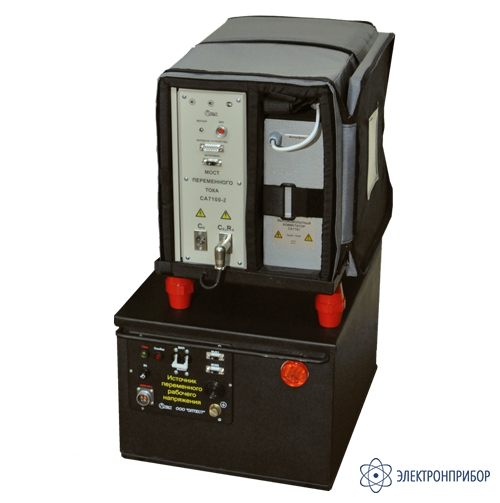

ИПРН закрепляется в огражденной высоковольтной зоне передвижной лаборатории четырьмя болтами. Блок измерительный (БИ) Моста СА7100-2 и Коммутатор СА7161, установленные в амортизирующую сумку, крепятся к подставке, установленной на ИПРН и изолированной относительно его корпуса (изоляция рассчитана на переменное рабочее напряжение 10 кВ). Управление процессом измерения осуществляется с помощью Блока управления (БУ) Моста СА7100-2 или ПК, которые располагаются на рабочем месте оператора вне высоковольтной зоны. Связь БУ с БИ или ПК БИ реализована с помощью волоконно-оптического кабеля ВОК, что обеспечивает полную электробезопасность.
Особенности и преимущества комплекта диагностического мобильного СА7100-2К:
- Измерение тангенса угла потерь и электрической емкости;
- Испытательное напряжение переменного тока до 10 кВ;
- Мощность источника испытательного напряжения переменного тока – до 3000 ВА;
- Полная автоматизация процесса измерения. Возможность управления от Блока управления моста СА7100-3 или от ПК;
- Полная электробезопасность персонала при работе с комплектом благодаря использованию волокно-оптического кабеля.

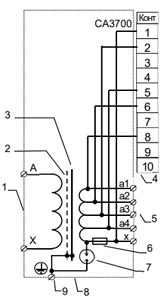

Рис. 1. Схема подключения Комплекта CА7100-2К
-
-
Технические характеристики комплекта диагностического мобильного СА7100-2К:
Наименование величины Диапазон измерения Допускаемая погрешность измерения Тангенс угла потерь tgδx 0…1 ± (1,5·10-4 + 0,01·|tgδx|) Емкость 0…С0*·10 000 ± 5·10-2 % Испытательное напряжение 1…10 кВ ± 1,5 % (погрешность измерения)
± 5 % (погрешность установки)Частота 49…51 Гц ± 0,1 Гц Время измерения С и tgδx в режиме смены фаз, не более 60 с * С0 – значение емкости встроенного эталонного конденсатора. Может быть в диапазоне от 25 до 55 пФ (действительное значение указано в Руководстве по эксплуатации п.2.3) Параметр Значение Источник переменного испытательного напряжения ИПРН Номинальная мощность 3 кВ·А непрерывно Напряжение 1…10 кВ Сила тока < 100 мА (непрерывно)
< 300 мА (2 мин работа – 8 мин пауза)Общие характеристики Электропитание комплекта номинальное напряжение – 220/230 В, номинальная частота – 50 Гц Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха
-10…40 °С
до 80 % при температуре 25°С без конденсацииРазмеры, не более:
- СА7100-2 (блок измерительный)
- Блок управления
- Коммутатор высоковольтный СА7161
- Источник переменного рабочего напряжения ИПРН
122×300×415 мм
135×27×153 мм
340×270×95 мм
450×280×380 ммМасса, не более:
- СА7100-2 (блок измерительный)
- Блок управления
- Коммутатор высоковольтный СА7161
- Источник переменного рабочего напряжения ИПРН
16 кг
0,55 кг
6 кг
41 кг -
Комплект поставки СА7100-2К
№ Наименование Количество 1 Блок измерительный СА7100-2 1 2 Коммутатор высоковольтный СА7161 (базовая комплектация) 1 3 Блок управления (БУ) 1 4 Кабель переходной КП4 (для подключения БУ) 1 5 Зарядное устройство 1 6 Кабель питания сетевой 220 В 50 Гц 1 7 Кабель питания от бортовой сети 12 В 1 8 Устройство тестирующее СА7135 1 9 Кабель измерительный КИ1, длина 10 м 1 10 Кабель измерительный КИ2, длина 1,5 м 1 11 Кабель измерительный высоковольтный КИ3, длина 25 м 1 12 Кабель переходной КП2 (разъем XLR-M – два зажима типа «крокодил») 1 13 Перемычка БИ 1 14 Кабель интерфейсный USB2AA/2 1 15 Кабель волоконно-оптический (ВОК2) (длина определяется при заказе в диапазоне от 3 до 30 м) 1 16 Сумка 7100-2 1 17 Сумка укладочная 1 18 Сумка кабельная 1 19 Многозначная коммутируемая мера емкости (МКМЕ) 1 20 Заглушка экранирующая 1 21 Комплект запасных частей 1 22 Программное обеспечение Моста (диск инсталляционный) 1 23 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1 24 Методика поверки СА7100 Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 г. 1 25 Паспорт 1 26 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1 Источник переменного рабочего напряжения ИПРН (базовая комплектация) 27 Блок ИПРН 1 28 Кабель ВОК1 1
29Кабель высоковольтный (КВ1), длина 25 м* 1 Кабель высоковольтный (КВ1) с кольцевым наконечником, длина 25 м* 1 30 Кабель питания 1 31 Кабель КИ8 1 32 Блок сопряжения 1 * Вариант исполнения определяется при заказе.
Дополнительная комплектация СА7100-2К:
(Поставляется за отдельную плату)
№ Наименование 1 Ноутбук с установленным программным обеспечением -
