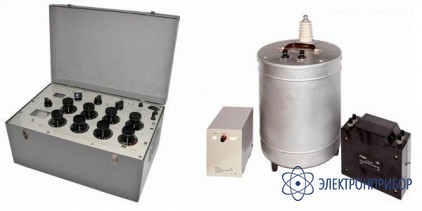

Р5026М — мост переменного тока

Сохранить в PDF Распечатать
  • Назначение моста переменного тока Р5026М:

    Мост переменного тока Р5026М предназначен для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции (конденсаторов, вводов, трансформаторов, изоляторов, машин-двигателей, генераторов, компенсаторов и т.п. объектов) по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по "прямой" схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте питающей сети 50 Гц.

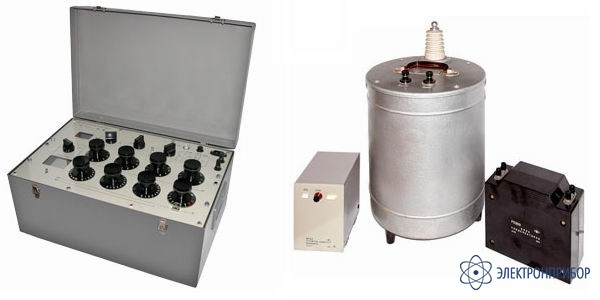

    Мост переменного тока Р5026М состоит из следующих составных частей:

    • Мост переменного тока Р5026М (основной блок);
    • Конденсатор воздушный образцовый Р5023;
    • Устройство защитного потенциала Ф5122.
  • Технические характеристики моста переменного тока Р5026М:

    Диапазон измерений Состав Схема измерений Диапазон рабочих температур, °С
    Емкость, pF Тангенс угла диэлектрических потерь
    10 - 1000 1·10-4 - 0,1 Р5026М,
    Р5023,
    Ф5122
    "Прямая" от +10 до +35
    100 - 1,1·104 1·10-4 - 1,0
    1,1·104 - 1,1·105
    1,1·105 - 1·106 5·10-4 - 1,0
    100 - 1,1·104 5·10-3 - 1,0 Р5026М,
    Р5023
    "Прямая",
    "Перевернутая"
    от -10 до +40
    1,1·104 - 1,1·105
    1,1·105 - 1·106
    5,5·105 - 5·106 5·10-3 - 5,0
    650 - 2·105 5·10 - 3 - 0,1 Р5026М "Прямая" от +10 до +35
    6500 - 2·106 5·10-3 - 1,0
    2·106 - 5·107
    5·107 - 5·108
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Составная часть моста Потребляемая мощность, ВА Габаритные размеры, мм Масса, кг
    Мост Р5026М (основной блок) 12 540х380х280 18
    Конденсатор Р5023 - D=315, H=565 18
    Устройство Ф5122 10 120х190х195 2,5
  • Комплект поставки Р5026М

    Наименование Количество
    1 Мост Р5026М (основной блок) 1
    2 Конденсатор Р5023 1
    3 Устройство Ф5122 1
