Измерители параметров высоковольтной изоляции (мосты переменного тока)

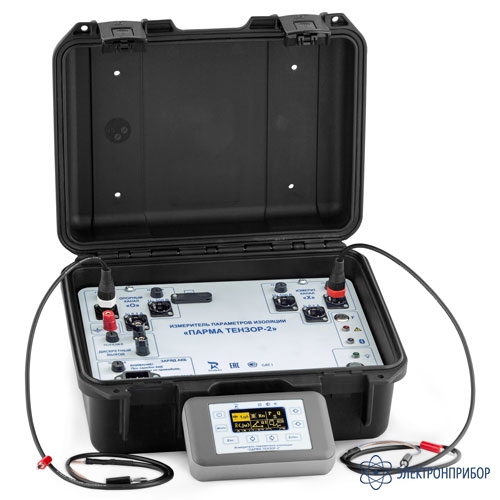

ПАРМА ТЕНЗОР-2 — измеритель параметров изоляции

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      36 месяцев

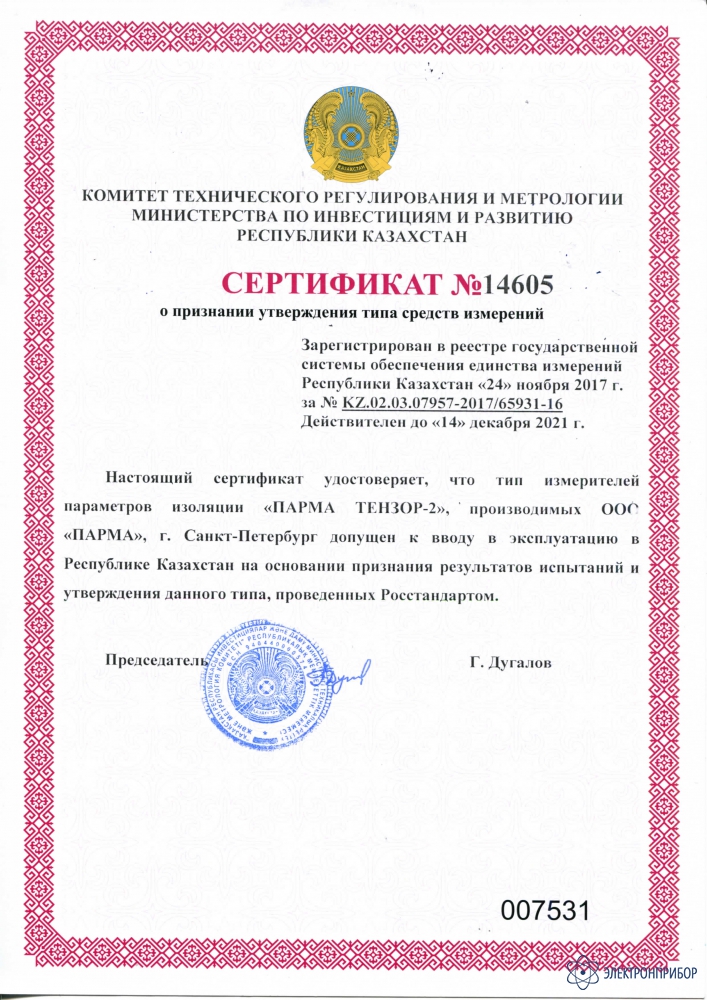

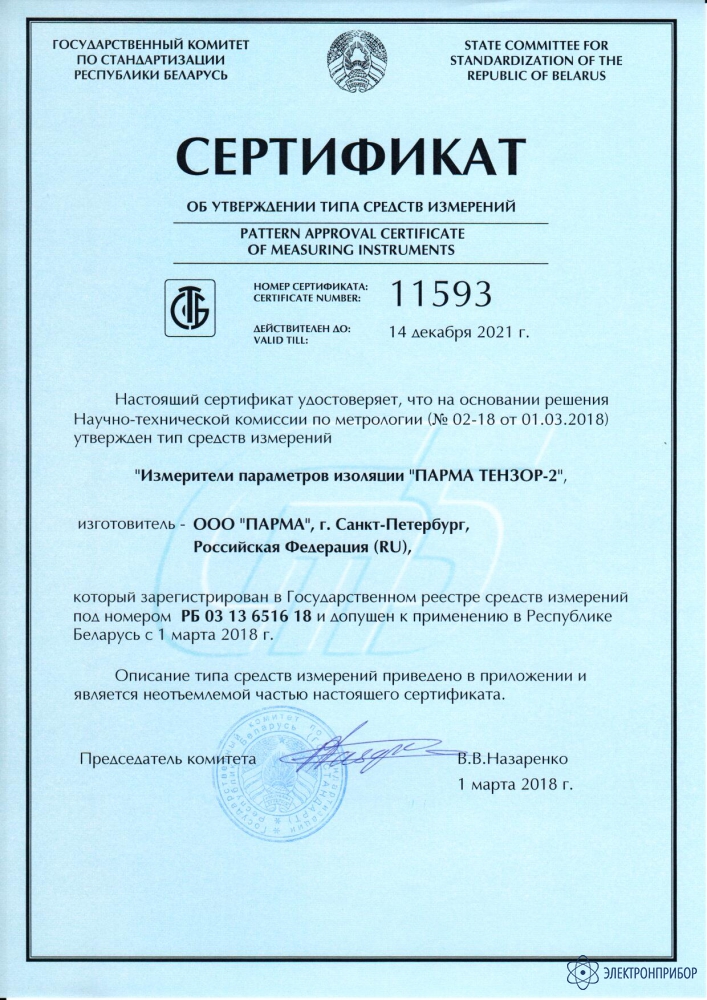

    • Госреестр РФ

      65931-16
      до 14.12.2021

    • Производитель

      ПAРМА, Россия

    Назначение измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

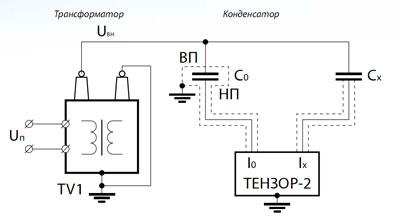

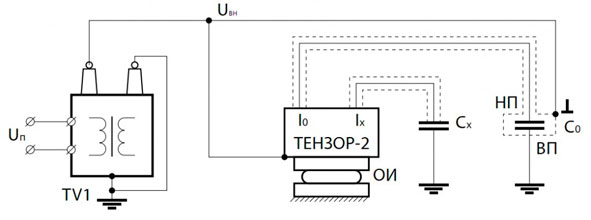

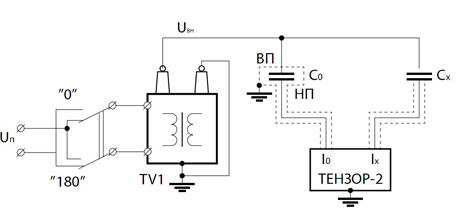

    ПАРМА ТЕНЗОР-2 предназначен для автоматических измерений емкости и тангенса угла диэлектрических потерь высоковольтной изоляции конденсаторов, вводов, трансформаторов, а также жидких диэлектриков с использованием внешней меры емкости, как в лабораторных, так и в «полевых» условиях. Измерения могут проводится по «прямой» и по «инверсной» (перевернутой) схеме измерения. Рабочее напряжение определяется рабочим напряжением эталонной меры (емкости) и диапазоном входных токов прибора, и может быть 0-10, 35, 110кВ. ПАРМА ТЕНЗОР-2 также используется для измерений действующих значений первой гармоники переменных сигналов тока и напряжения промышленной частоты; угла фазового сдвига между сигналами, подаваемыми на входы прибора; частоты.

    Дополнительные возможности измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

    • Диагностика высоковольтной изоляции под рабочим напряжением при условии оснащения измерительных выводов высоковольтного оборудования специальными устройствами присоединения, обеспечивающими безопасность измерений;

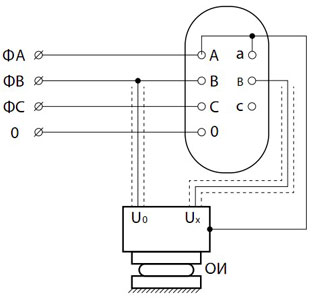

    • Измерение коэффициента трансформации, потерь холостого хода и короткого замыкания;

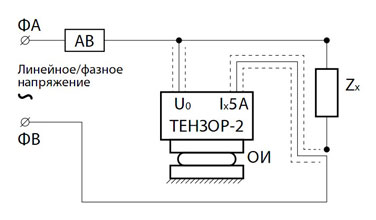

    • Измерение комплексного сопротивления, в том числе сопротивления короткого замыкания;
    • Проведение векторных измерений на промышленной частоте.

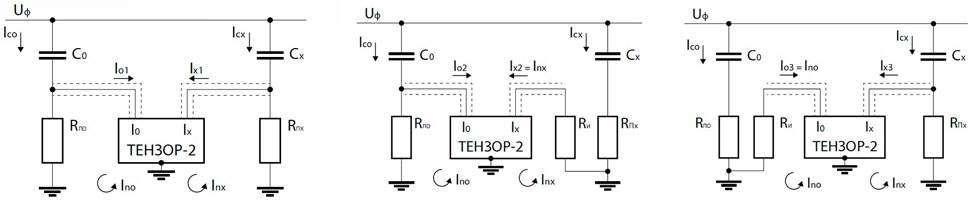

    При измерении в действующих электроустановках ПАРМА ТЕНЗОР-2 позволяет выделить вектор тока влияния, что позволяет обходиться без фазорегулятора источника испытательного напряжения или устройств компенсации тока влияния. Измерения при этом выполняются за несколько тактов с автоматическим вычислением скорректированных параметров, а подача/снятие напряжения и переворот фаз должны выполняться вручную.

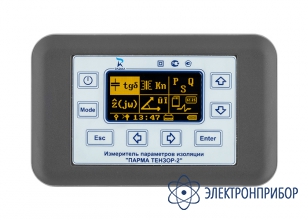

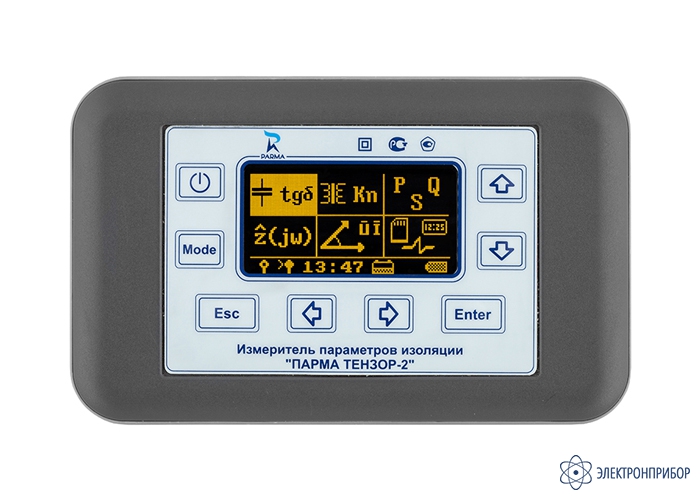

    Управление измерительным блоком прибора осуществляется по беспроводному интерфейсу Bluetooth (ВТ) при помощи пульта дистанционного управления. Дальность управления измерительным блоком от пульта ДУ – не менее 10 м.

    Функции пульта ДУ измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

    • Отображение на встроенном светодиодном графическом индикаторе всех вычисленных значений измеряемых параметров;
    • Выбор режима работы и запуск измерений;
    • Задание параметров и калибровочных коэффициентов для проведения измерений;
    • Выключение измерительного блока или перевод его в ждущий режим;
    • Опционально работа с измерительным блоком может выполняться с использованием ПК.

    Электропитание измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

    • Автономное от встроенного аккумулятора (36 часов непрерывной работы для измерительного блока и 12 часов для пульта ДУ);
    • Подзарядка аккумуляторов измерительного блока – от сети 220 В с использованием, входящего в комплект, сетевого кабеля;
    • Пульт ДУ может подзаряжаться от штатного адаптера питания, либо от любого ПК, имеющего на корпусе стандартные разъемы USB. Кроме того в качестве источника питания можно использовать четыре пальчиковые батарейки «АА» или сменные аккумуляторы.
  • Технические характеристики измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

    Параметр Значение
    Технические характеристики
    Диапазон измерений напряжения переменного тока промышленной частоты, В от 1 до 500
    Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока промышленной частоты, % ±0,5
    Диапазоны измерений силы переменного тока промышленной частоты, А от 2·10-5 до 5
    Пределы допускаемой основной относительной погрешности измерений силы переменного тока промышленной частоты, % ±0,5
    Диапазон измерений угла сдвига фаз, ° от 0 до 360
    Предел допускаемой основной абсолютной погрешности измерений угла сдвига фаз, ° ±0,1
    Диапазон измерений частоты переменного тока, Гц от 48 до 52
    Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц ±0,02
    Диапазон измерений электрической емкостей, пФ от 2 до 9900000
    Диапазон допускаемых значений силы переменного тока промышленной частоты в цепи эталонного конденсатора и объекта измерений, А от 2·10-5 до 5
    Пределы допускаемой основной относительной погрешн о- сти измерения электрической емкости, % ±(0,5 · (1+ tgδx))
    Диапазон измерений тангенса угла потерь tgδx от 2 · 10-4 до 1
    Пределы допускаемой абсолютной погрешности измерения тангенса угла потерь ±(2 · 10-4 + 0,0075 · tgδx)
    Диапазон отображения электрической емкости, мкФ от 9,9 до 16000
    Диапазон отображения полного электрического сопротивления, кОм от 2 · 10-4 до 5
    Диапазон отображения активного сопротивления объекта измерений индуктивного характера по последовательной схеме замещения, кОм от 2 · 10-4 до 5
    Диапазон отображения активного сопротивления объекта измерений емкостного характера по параллельной схеме замещения, кОм от 2 · 10-4 до 300
    Диапазон отображения индуктивности, Гн от 1 · 10-6 до 16
    Диапазон отображения коэффициентов масштабного преобразования трансформаторов напряжения от 1 до 500
    Диапазон отображения активной мощности, кВт от 0,0001 до 2,5
    Диапазон отображения реактивной мощности, квар от 0,0001 до 2,5
    Диапазон отображения полной мощности, кВ∙А от 0,0001 до 2,5
    Пределы допускаемой дополнительной погрешности изменений напряжения и силы переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности ±0,01
    Пределы допускаемой дополнительной погрешности изменений угла сдвига фаз от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности ±0,002
    Пределы допускаемой дополнительной погрешности изменений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности ±0,0004
    Общие характеристики
    Время измерения с усреднением 5 с или 1 мин
    Гарантированная д альность управления ИБ от пульта ДУ с использованием Bluetooth не менее 10 м
    Время непрерывной работы ИБ (питание от АКБ) 36 часов
    Время непрерывной работы пульта ДУ при питании от АКБ не менее 8 часов (в нормальных условиях применения)
    Активные сопротивления входов «Uo», «Ux» не более 1 МОм ± 10 %
    Активные сопротивления входов "5 А" 0,1 Ом ± 10% (без учета сопротивлений соединительных кабелей)
    Параметры сопротивлений входов «Io», «Ix» в диапазоне входных токов от 2 0 мкА до 400 мкА активное сопротивление – (6 ± 3) Ом;
    в диапазоне входных токов от 4 00 мкА до 100 мА активное сопротивление – (9 ± 3) Ом
    Электрическая емкость любого входа не превыша ет 100 пФ (без учета емкости соединительных кабелей)
    Индуктивность любого входа 300 мкГн ± 10 % (без учета емкости соединительных кабелей)
    Измеритель выдерживает перегрузк в течение 1 минуты по напряжению в пределах двукратного конечного значения диапазона измерения;
    в течение 1 минуты переменным током в пределах двукратного конечного значения диапазона измерения
    Время установления рабочего режима не более 20 с с момента включения (с «привязанным» ИБ к пульту ДУ)
    Параметры электрического питания режим работы ИБ : напряжения постоянного тока 6±1 В
    режим работы ПДУ : напряжения постоянного тока 5±0,5 В
    режим зарядки ИБ : напряжения переменного тока 220±22 В, частота переменного тока от 45 до 65 Гц
    Потребляемая мощность, не более измерительного блока - 3 В·А
    пульта дистанционного управления - 2,5 В·А
    Нормальные условия применения температура окружающей среды от +15 до +25 °C
    относительная влажность от 30 до 80 %
    атмосферное давление от 84 до 106 кПа
    Условия эксплуатации температура окружающей среды от -10 до +40 °C
    относительная влажность до 98 % при +25 °C
    атмосферное давление от 70 до 106,7 кПа
    Габаритные размеры средства измерений, (ВхШхД), не более измерительного блока - 170х295х365 мм
    пульта дистанционного управления - 36х98х156 мм
    Масса, не более измерительного блока - 12 кг
    пульта дистанционного управления - 1 кг
    Средний срок службы, лет 8
    Средняя наработка на отказ, ч 8000
  • Комплект поставки ПАРМА ТЕНЗОР-2

    Наименование Количество
    1 Измерительный блок со встроенным аккумулятором ПАРМА ТЕНЗОР-2 1
    2 Кабель сетевой  1
    3 Кабель соединительный 5
    4 Вставка плавкая 12
    5 Карта памяти стандарта SD  1
    6 Пульт дистанционного управления (с аккумуляторными батареями) 1
    7 Сетевой блок питания с кабелем miniUSB 1
    8 Сумка для аксессуаров 1
    9 РА1.016.001 РЭ «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2».Руководство по эксплуатации»  1
    10 РА1.016.001 ПС «Пульт дистанционного управления Измерителя параметров изоляции «ПАРМА ТЕНЗОР-2». Паспорт» 1
    11 РА1.016.001 ФО «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Формуляр» 1
    12 МП 206.1-12-2016 «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Методика поверки 1

    Дополнительная комплектация ПАРМА ТЕНЗОР-2:

    (Поставляется за отдельную плату)

    Наименование
    1 Эталонный конденсатор (типа КИВ-10)
    2 Повышающий испытательный трансформатор (типа ОЛ-1/10УЗ)
    3 Однофазный автотрансформатор (латр)
