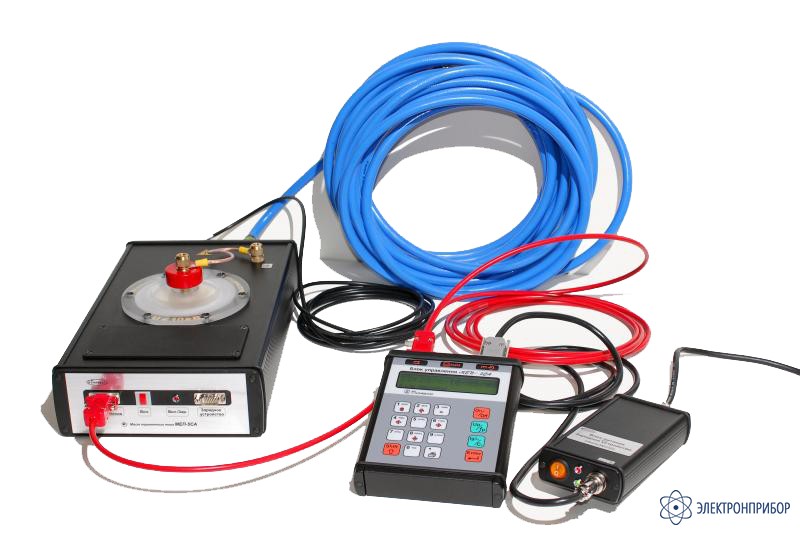

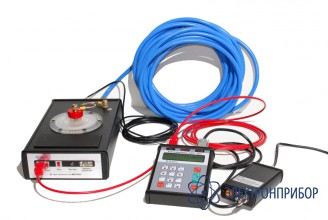

МЕП-5СА — высоковольтный мост переменного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      36 месяцев

    • Госреестр РФ

      35186-07

    • Производитель

      Прочие

    Назначение высоковольтного моста переменного тока МЕП-5СА:

    В мостах МЕП-4СА и МЕП-5СА реализована модифицированная схема Шеринга, в которой в качестве двух плеч использованы обмотки электромагнитного компаратора токов (КТ). КТ представляет собой экранированный дифференциальный трансформатор, состоящий из трех обмоток с тесной индуктивной связью. Через две обмотки КТ протекают сравниваемые токи (в цепи эталонного конденсатора и объекта измерений), а третья обмотка служит для выделения сигнала неравновесного состояния. Процесс работы мостов включает автоматический выбор чувствительности, уравновешивание числа витков обмоток, измерение значения остаточного сигнала неравновесия, коррекцию результата с учетом влияния подводящих проводов, обмоток и коммутаторов. Автоматическое управление процессом работы осуществляет встроенный специальный персональный компьютер. Мосты позволяют производить однократные измерения tgδ, емкости объекта испытаний Сх, напряжения на объекте испытаний U, частоты напряжения f, а также серии последовательных измерений tgδ и Сх с выдачей их средних значений и среднеквадратических отклонений.

    Особенности высоковольтного моста переменного тока МЕП-5СА:

    МЕП-5СА работают по «нормальной» и «перевернутой» схемам Шеринга специально для эксплуатации в составе передвижных испытательных лабораторий. В конструкции МЕП-5СА учтены современные требования к высоковольтным мостам, предназначенным для работы в условиях действующих подстанций:

    • помехозащищенность;
    • чувствительность и точность;
    • наличие электрически изолированных модулей, связь между которыми осуществляется оптическим кабелем длиной от 3 до 30 м;
    • автоматическая балансировка;
    • память на 1000 измерений с возможностью их просмотра, распечатки или перезаписи в ПК;
    • компактный, легкий пульт управления с двухстрочным дисплеем и мембранной клавиатурой;
    • ударопрочный измерительный модуль с аккумулятором;
    • встроенный эталонный конденсатор на напряжение 10 кВ;
    • возможность работы с внешними эталонными конденсаторами;
    • зарядно-питающее устройство, позволяющее работать от сети ≈220В и 12 В.
  • Технические характеристики высоковольтного моста переменного тока МЕП-5СА:

    Параметр Значение
    Пределы измерения tgδ, отн. ед. 0.0001 - 1
    Пределы измерения Сх, пФ 20 -1000000
    Диапазон рабочих температур, °С 0-40
    Рабочая частота, Гц 50
    Цифровой выход RS 232
    Дисплей жидкокристаллический 16 символьный, двухстрочный
    Объем оперативной памяти (число измерений) 1000
    Габариты и вес измерительного модуля 350х210х80 мм; 4,5 кг
    Габариты и вес блока управления 175х140х40 мм; 0,2 кг
    Габариты и вес зарядно-питающего устройства 165х85х35 мм; 0,3 кг
  • Комплект поставки МЕП-5СА

    Наименование Количество
    1 Измерительный модуль 1
    2 Блок управления 1
    3 Зарядно-питающее устройство 1
    4 Оптический кабель 1
    5 Высоковольтный кабель 1
