Измерители параметров высоковольтной изоляции (мосты переменного тока)

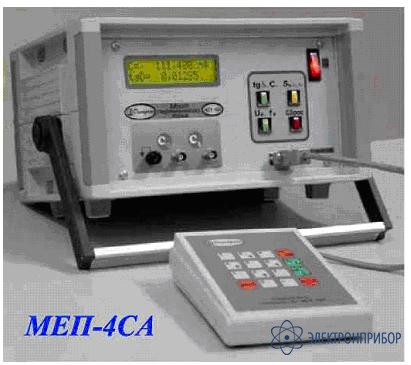

МЕП-4СА — высоковольтный мост переменного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение моста МЕП-4СА:

    В мостах МЕП-4СА и МЕП-5СА реализована модифицированная схема Шеринга, в которой в качестве двух плеч использованы обмотки электромагнитного компаратора токов (КТ). КТ представляет собой экранированный дифференциальный трансформатор, состоящий из трех обмоток с тесной индуктивной связью. Через две обмотки КТ протекают сравниваемые токи (в цепи эталонного конденсатора и объекта измерений), а третья обмотка служит для выделения сигнала неравновесного состояния. Процесс работы мостов включает автоматический выбор чувствительности, уравновешивание числа витков обмоток, измерение значения остаточного сигнала неравновесия, коррекцию результата с учетом влияния подводящих проводов, обмоток и коммутаторов. Автоматическое управление процессом работы осуществляет встроенный специальный персональный компьютер. Мосты позволяют производить однократные измерения tgδ, емкости объекта испытаний Сх, напряжения на объекте испытаний U, частоты напряжения f, а также серии последовательных измерений tgδ и Сх с выдачей их средних значений и среднеквадратических отклонений.

    Мосты МЕП-4СА выпускаются с 2002г. МЕП - 4СА предназначены для проведения измерений только по «нормальной» схеме. Программирование и метрологические поверки МЕП-4СА выполняются с помощью подключаемой мембранной клавиатуры.

  • Технические характеристики МЕП-4СА:

    Параметр Значение
    Пределы измерения tgδ, отн. ед. 0.0001 - 1
    Пределы измерения СхпФ 10 -1000000
    Диапазон рабочих температур, °С 0-40
    Рабочая частота, Гц 50
    Цифровой выход RS 232
    Дисплей жидкокристаллический 16 символьный, двухстрочный
    Объем оперативной памяти (число измерений) 1000
    Габариты, мм 350 х 250 х 180
    Масса, кг 6
