U1733 C, U 1733C, U 1733 C, U1733-C, U-1733-C
Портативные измерители RLC (сопротивления, индуктивности, емкости)

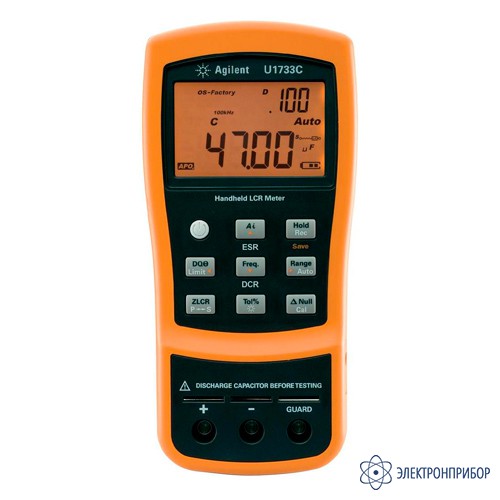

U1733C — измеритель RLC
Код товара: 44108-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
86676-22 до 09.09.2027
-
Производитель
Назначение измерителя RLC U1733C:
Ручной измеритель иммитанса U1733C позволяет проводить измерения на частоте до 100 кГц — функция, доступная обычно только в настольных приборах. Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента, а также детальный анализ компонента, включая значения полного сопротивления (Z), эквивалентного последовательного сопротивления (ESR) и сопротивления постоянному току (DCR). Время непрерывной работы от батареи составляет 16 часов, что идеально подходит для проведения тестирования в полевых условиях. Новая линейка ручных измерителей емкости и иммитанса (LCR) Keysight серии U1700 позволяет быстро выполнять базовые измерения сопротивления, индуктивности и емкости и при этом вписывается в любой бюджет.
Особенности измерителя RLC U1733C:
- Разрешающая способность до 20 000 отсчетов;
- Основная относительная погрешность измерения 0,2%;
- Широкий набор пределов измерения индуктивности, емкости и сопротивления с возможностью выбора 5 измерительных частот (100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц);
- Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента и вида измерений;
- Детальный анализ компонентов с использованием функций измерения сопротивления постоянному току (DCR), эквивалентного последовательного сопротивления (ESR), полного сопротивления (Z), тангенса угла потерь (D), добротности (Q) и фазового угла (θ);
- Время непрерывной работы от батареи до 16 часов, возможность работы от сети переменного тока;
- Возможность подключения к ПК с помощью кабеля IR-USB для регистрации данных.
-
-
Технические характеристики измерителя RLC U1733C:
Модель измерителя U1731C, U1732C, U1733C U1732C, U1733C U1733C Диапазон Разрешение (А) 100 Гц 120 Гц 1 кГц 10 кГц 100 кГц Постоянный ток Пределы основной абсолютной погрешности измерений импеданса (сопротивления) в зависимости от частоты тестового сигнала 2 Ом 0,0001 Ом ±(0,007·Zx + 50·А) ±(0,007·Zx + 50·А) ±(0,007·Zx + 50·А) ±(0,007·Zx + 50·А) ±(0,01·Zx + 50·А) ±(0,007·Zx + 50·А) 20 Ом 0,001 Ом ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) 200 Ом 0,01 Ом ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,005·Zx + 5·А) ±(0,002·Zx + 3·А) 2000 Ом 0,1 Ом ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,005·Zx + 5·А) ±(0,002·Zx + 3·А) 20 кОм 0,001 кОм ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,005·Zx + 5·А) ±(0,002·Zx + 3·А) 200 кОм 0,01 кОм ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,007·Zx + 8·А) ±(0,005·Zx + 5·А) 2000 кОм 0,1 кОм ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,007·Zx + 5·А) - ±(0,005·Zx + 5·А) 20 МОм 0,001 МОм ±(0,02·Zx + 8·А) ±(0,02·Zx + 8·А) ±(0,02·Zx + 8·А) ±(0,05·Zx + 8·А) - ±(0,02·Zx + 8·А) 200 МОм 0,01 МОм ±(0,06·Zx + 80·А) ±(0,06·Zx + 80·А) ±(0,06·Zx + 80·А) - - ±(0,06·Zx + 80·А) Zx - измеренное значение импеданса (сопротивления), Ом Модель измерителя U1731C, U1732C, U1733C U1732C, U1733C U1733C Диапазон Разрешение (А) 100 Гц 120 Гц 1 кГц 10 кГц 100 кГц Постоянный ток Пределы основной абсолютной погрешности измерений электрической емкости в зависимости от частоты тестового сигнала 20 мФ 0,001 мФ ±(0,005· Сx + 8·А) ±(0,005· Сx + 8·А) - - - - 2000 мкФ 0,1 мкФ ±(0,005· Сx + 5·А) ±(0,005· Сx + 5·А) ±(0,005· Сx + 8·А) - - - 200 мкФ 0,01 мкФ ±(0,003· Сx + 3·А) ±(0,003· Сx + 3·А) ±(0,005· Сx + 5·А) ±(0,005· Сx + 8·А) - - 20 мкФ 0,001 мкФ ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,005· Сx + 5·А) ±(0,05· Сx + 10·А) - 2000 нФ 0,1 нФ ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,007· Сx + 10·А) - 200 нФ 0,01 нФ ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,005· Сx + 3·А) ±(0,007· Сx + 10·А) - 20 нФ 0,001 нФ ±(0,005· Сx + 5·А) ±(0,005· Сx + 5·А) ±(0,002· Сx + 3·А) ±(0,005· Сx + 3·А) ±(0,007· Сx + 10·А) - 2000 пФ 0,1 пФ ±(0,005· Сx + 10·А) ±(0,005· Сx + 10·А) ±(0,005· Сx + 5·А) ±(0,005· Сx + 3·А) ±(0,02· Сx + 10·А) - 200 пФ 0,01 пФ - - ±(0,005· Сx + 10·А) ±(0,008· Сx + 10·А) ±(0,02· Сx + 10·А) - 20 пФ 0,001 пФ - - - ±(0,01· Сx + 20·А) ±(0,025· Сx + 10·А) - Сx - измеренное значение электрической емкости, Ф Модель измерителя U1731C, U1732C, U1733C U1732C, U1733C U1733C Диапазон Разрешение (А) 100 Гц 120 Гц 1 кГц 10 кГц 100 кГц Постоянный ток Пределы основной абсолютной погрешности измерений индуктивность в зависимости от частоты тестового сигнала 20 мкГн 0,001 мкГн - - - ±(0,01·Lx + 5·А) ±(0,025·Lx + 20·А) - 200 мкГн 0,01 мкГн - - ±(0,01·Lx + 5·А) ±(0,007·Lx + 3·А) ±(0,025·Lx + 20·А) - 2000 мкГн 0,1 мкГн ±(0,007·Lx + 10·А) ±(0,007·Lx + 10·А) ±(0,005·Lx + 3·А) ±(0,005·Lx + 3·А) ±(0,008·Lx + 20·А) - 20 мГн 0,001 мГн ±(0,005·Lx + 3·А) ±(0,005·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,003·Lx + 3·А) ±(0,008·Lx + 10·А) - 200 мГн 0,01 мГн ±(0,005·Lx + 3·А) ±(0,005·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,01·Lx + 10·А) - 2000 мГн 0,1 мГн ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,005·Lx + 5·А) ±(0,01·Lx + 10·А) - 20 Гн 0,001 Гн ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,005·Lx + 5·А) ±(0,01·Lx + 5·А) ±(0,02·Lx + 10·А) - 200 Гн 0,01 Гн ±(0,007·Lx + 5·А) ±(0,007·Lx + 5·А) ±(0,01·Lx + 5·А) ±(0,02·Lx + 8·А) - - 2000 Гн 0,1 Гн ±(0,01·Lx + 5·А) ±(0,01·Lx + 5·А) ±(0,02·Lx + 8·А) - - - Lx - измеренное значение индуктивности, Гн Характеристики тестового сигнала Модель Напряжение (В) Частота (Гц) U1731C, U1732C, U1733C 0,74±0,05 100 ± 0,01 0,74±0,05 120,481 ± 0,012 0,74±0,05 1000 ± 0,1 U1732C, U1733C 0,70±0,05 10000 ± 1 U1733C 0,70±0,05 100000 ± 10 1,235±0,05 Постоянный ток Общие характеристики Параметр Значение Нормальные условия эксплуатации Температура окружающего воздуха от +18 до +28 °C Рабочие условия эксплуатации Температура окружающего воздуха от -10 до +55 °C
относительная влажность до 80 % при температуре 30 °CДополнительная погрешность измерений при температуре окружающего воздуха отличной от нормальной, на каждый 1 °C 0,1·δ,
где δ - основная погрешность измеренияНапряжение питания, В 9 (батарея, 1 шт.) Габаритные размеры (длина х ширина х высота), мм, не более 184 х 87 х 41 Масса с батареями, кг, не более 0,337 -
Комплект поставки U1733C
№ Наименование Количество 1 Измеритель RLC U1733C 1 2 Руководство по эксплуатации 1 3 Методика поверки 1
