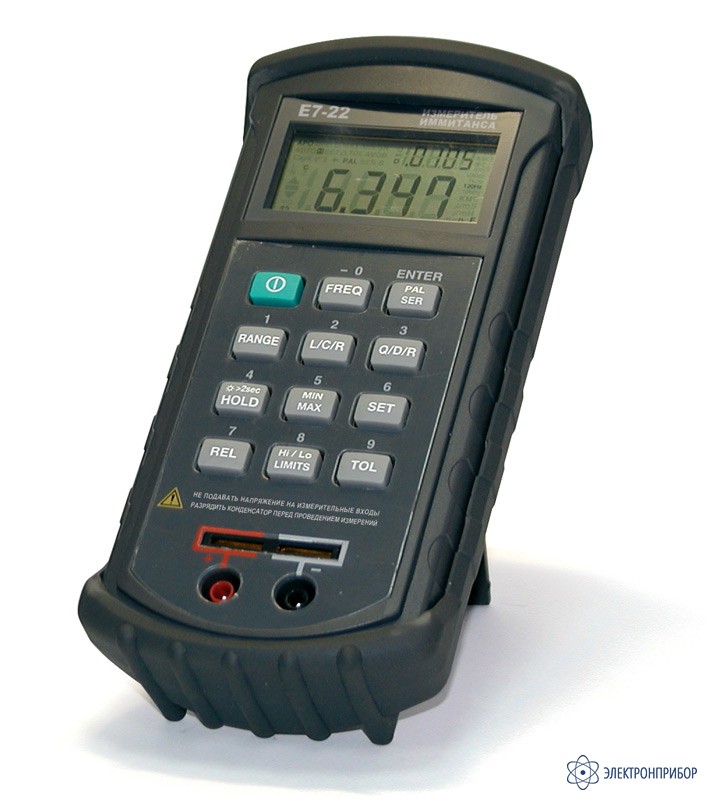

Е7-22 — RLC измеритель

Сохранить в PDF Распечатать
  • Назначение портативного измерителя RLC Е7-22:

    Портативный измеритель RLC Е7-22: Измерение ёмкости 0,5 пФ ... 20 мФ; индуктивности 5 мкГн ... 10 кГн; тангенса угла потерь; добротности; сопротивления переменному току 0,1 Ом ... 10МОм; эквивалентного послед./парал.; Базовая погрешность 0,5% (сопротивление), 0,7% (индуктивность, ёмкость); Тест-сигнал: 120 Гц, 1 кГц (ручной выбор); Последовательная/параллельная схема замещения (ручной выбор); Высокое разрешение 0,1 мкГн, 0,1 пФ, 1 мОм; Одновременная индикация двух измеряемых параметров (С и D/Q/R, L и D/Q/R); Автоматический/ручной выбор предела измерения; Регистрация max/min и вычисление среднего значения; Режим D-измерений и допускового контроля; ИК-порт по стандарту RS-232; Универсальное питание; Опция TL-06: щуп для SMD компонентов.

    Особенности портативного измерителя RLC Е7-22:

    • Измерение емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквив. послед./парал. сопротивления;
    • Базовая погрешность 0,5% (R), 0,7% (L, C);
    • Тест-сигнал 120 Гц, 1 кГц; 0,5 В;
    • Последовательная/параллельная схема замещения;
    • Высокое разрешение (0,1 мкГн, 0,1 пФ, 1 мОм);
    • Одновременная индикация двух измеряемых парметров;
    • 5-разрядная цифровая шкала;
    • Автоматический и ручной выбор предела измерения;
    • Регистрация max/min и вычисление среднего значения;
    • Режим дельта-измерений и допускового контроля;
    • Подсветка ЖК-индикатора;
    • Интерфейс RS-232;
    • Универсальное питание;
    • Невысокая стоимость.
  • Технические характеристики портативного измерителя RLC Е7-22:

    Параметр Значения
    АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac)
    Пределы измерений 20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм
    Разрешение 1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм
    Погрешность измерения ± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм
    ± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм
    ЕМКОСТЬ
    Пределы измерений 2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ
    Разрешение 0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ
    Погрешность измерения ± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5)
    ± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1)
    ИНДУКТИВНОСТЬ
    Пределы измерений 2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн
    Разрешение 0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн
    Погрешность измерения ± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн
    ± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн
    не нормируется на пределе 10000 Гн
    ДОБРОТНОСТЬ (Q), ПОТЕРИ (D)
    Пределы измерений 0,9999 / 9,999 / 99,99 / 999,9
    Разрешение 0,0001 / 0,001 / 0,01 / 0,1
    Погрешность измерения Соответствует погрешности измерения емкости, индуктивности
    ИЗМЕРЕНИЕ RLC
    Выбор предела измерения Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале
    Скорость измерения 1 изм./с
    Индикация результатов измерения Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp)
    Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная,
    р - параллельная, ас - переменный ток)
    Схема измерения Параллельная или последовательная (ручной выбор)
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 120 Гц, 1 кГц, (ручной выбор)
    Уровень тест-сигнала 0,5 В
    ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
    Интерфейс Последовательный порт по стандарту RS-232C c оптической развязкой
    ДИСПЛЕЙ
    Индицируемые параметры Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения
    Формат индикации 4 1/2 разряда (19999) основная шкала
    4 разряда (9999) дополнительная шкала
    Индикация перегрузки "OL"
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция)
    Габаритные размеры 91 х 192 х 52 мм
    Масса 365 г

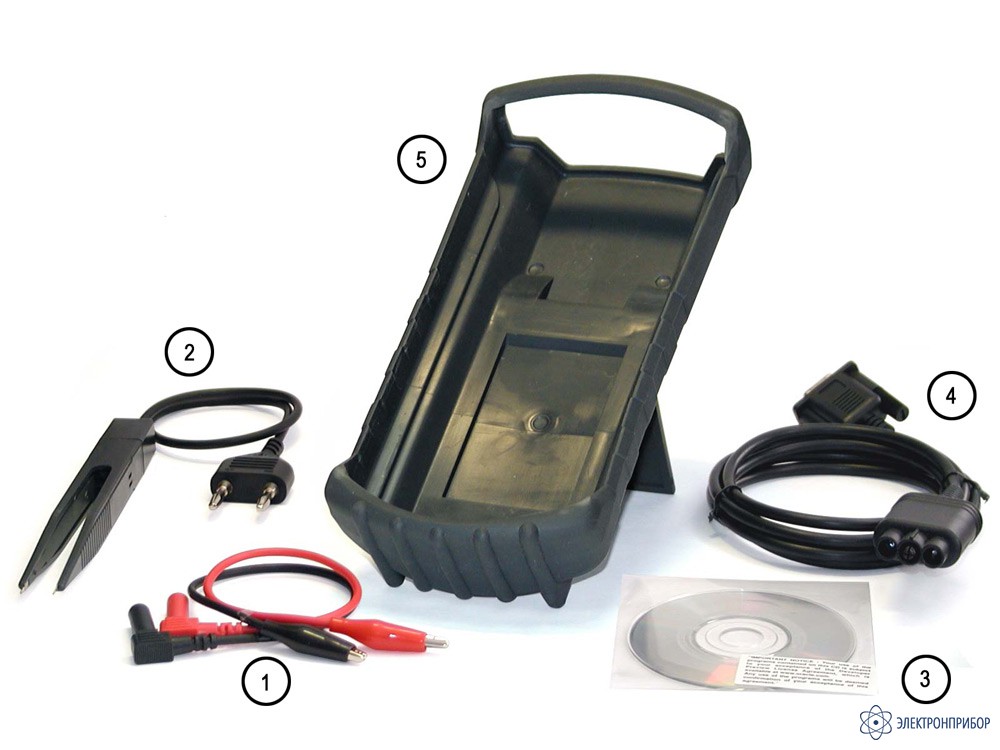

  • Комплект поставки Е7-22

    Наименование Количество
    1. Портативный измеритель RLC Е7-22 1
    2. Измерительные провода 2
    3. Источник питания 1
    4. Кабель RS-232 1
    5. Программное обеспечение (дискета 3,5") 1
    6. Предохранитель 1
