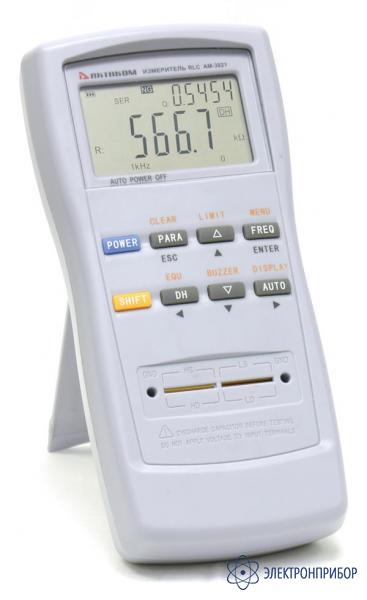

АМ-3021 — измеритель RLC

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение измерителя АМ-3021:

    Измеритель RLC предназначен для измерения индуктивности, электрической емкости и сопротивления при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в полевых, цеховых и лабораторных условиях.

    Особенности измерителя АМ-3021:

    • Портативные измерители индуктивности, сопротивления, емкости, тангенса угла потерь, добротности;
    • Основной дисплей 5 разрядов, вспомогательный 4 разряда;
    • Базовая погрешность 0,3%;
    • Частота тест – сигнала: 100 Гц, 120 Гц, 1 кГц;
    • Программная компенсация начальной емкости и сопротивления (кз/хх);
    • Автоматический и ручной выбор пределов измерения;
    • Режим относительных измерений (Δ - измерение, Δ - измерение в %);
    • Эквивалентные схемы измерений: параллельная/последовательная;
    • Режим сортировки компонентов (4 ячейки);
    • Автовыключение питания.
  • Технические параметры измерителя АМ-3021:

    • Измерение сопротивления до 10 МОм с макс. разрешением 0,1 мОм;
    • Измерение емкости до 10 мФ с макс. разрешением 0,01 пФ;
    • Измерение индуктивности до 10 кГн с макс. разрешением 0,01 мкГн;
    • Измерение добротности 0,0001...9999;
    • Измерение тангенса угла потерь 0,0001...9999;
    • Базовая погрешность ±0,3% в основном диапазоне;
    • Скорость измерения 3 изм/с;
    • Запуск измерений автоматический или ручной;
    • Схема измерения параллельная/последовательная (ручной выбор);
    • Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц;
    • Уровень тест-сигнала 0,3 В скз;
    • Режим индикации измерений: абсолютное значение, Δ - измерение, Δ - измерение в %;
    • Режим сортировки компонентов 4 ячейки (компаратор);
    • Дисплей ЖКИ, основной дисплей 5 разрядов, вспомогательный 4 разряда;
    • Условия эксплуатации 10 °С…50 °С и относительная влажность до 85%;
    • Напряжение питания 9 В «Крона»;
    • Габаритные размеры 95 х 200 х 40 мм;
    • Масса 0,4 кг.

  • Комплект поставки АМ-3021

    Наименование Количество
    Прибор 1
    Щупы 1
    Адаптер 1
    Аккумуляторная батарея 1
    Руководство по эксплуатации 1
  • Дополнительная комплектация АМ-3021

    • 4 307 руб.
      Добавить к заказу

      АСА-3029, пинцет для SMD компонентов

      Применется как опция для АМ-3021, АМ-3023. Пинцет-адаптер обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом.
