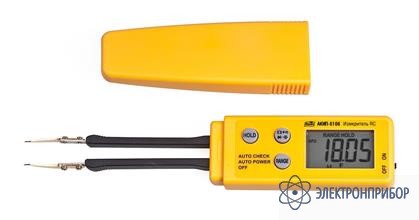

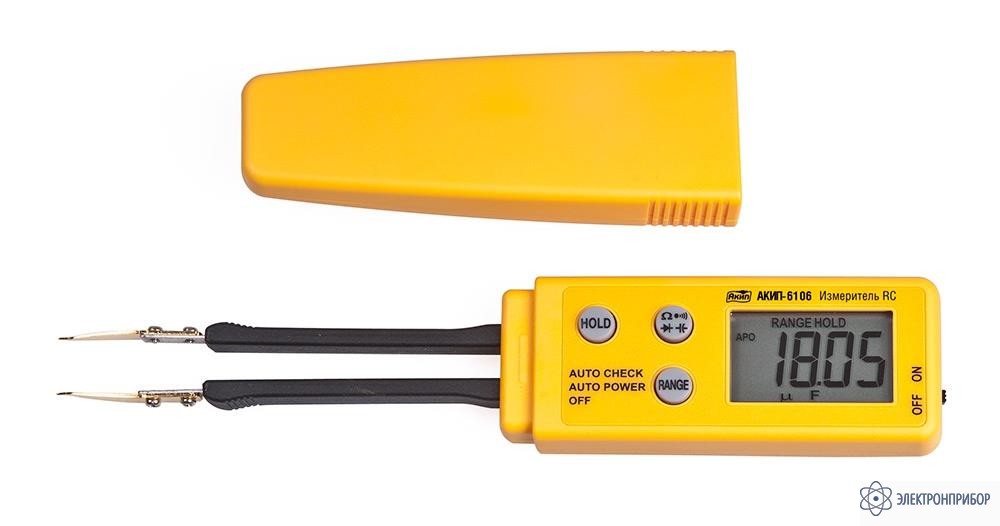

АКИП-6106 — измеритель RLC для SMD-компонентов

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности измерителя RLC для SMD-компонентов АКИП-6106

    • Современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers)
    • Измерение индуктивности (L), тангенса угла потерь (D), сопротивления (R, DCR), ёмкости (C), испытание p-n переходов,
    • Базовая погрешность: ±3%
    • Макс. индикация: 3000
    • Скорость измерения: 4 изм/с
    • Возможность измерения электролитических конденсаторов
    • ЖК-дисплей, функция удержания показаний на дисплее (Hold)
    • Индикация полярности и превышения пределов измерений
    • Функция автовыключения питания, индикатор разряда батареи
    • Удобный футляр-чехол, с креплением для переноски и хранения
  • Технические характеристики измерителя RLC для SMD-компонентов АКИП-6106

    Параметр Значение
    Измерение RLC
    Погрешность измерения ±3% (базов.)
    Скорость измерения 4 изм./с.
    Измерение сопротивления (R, RDC)
    Диапазон 300 Ом/ 3 кОм/ 30 кОм/ 300 кОм/ 3 МОм/ 30 MОм
    Максимальное разрешение 0,1 Ом
    Измерение емкости (C)
    Диапазон 3 нФ/ 30 нФ/ 300 нФ/ 3 мкФ/ 30 мкФ/ 300 мкФ/ 3 мФ/ 30 мФ
    Максимальное разрешение 1 пФ
    Проверка P-N переходов
    Тестовый ток 1 мА
    Напряжение теста 3 В
    Погрешность ± (3% + 3 ед.счета)
    Прозвонка цепи
    Порог срабатывания менее 30 Ом
    Время отклика 500 мс
    Дисплей
    Тип индикатора ЖК индикатор
    Отображаемые параметры Основной экран (R, L, C)
    Индикатор режимов измерения
    Формат индикации 4 разряда на осн. экране (3.000)
    Общие данные
    Рабочий зазор 14 мм
    Условия эксплуатации 0°С…40°С и относительная влажность до 70%
    Напряжение питания 3 В (1 шт. х литиевые батареи CR2032)
    Ресурс батарей 50 ч (непрерывная работа)
    Авто-отключение 10 мин.
    Габаритные размеры 205х40х24,5 мм
    Масса 102 гр. (с элементами питания)
  • Комплект поставки АКИП-6106

    Наименование Количество
    1. Руководство по эксплуатации 1
    2. Батарея питания 2
    3. Измеритель RLC для SMD-компонентов АКИП-6106 1
