АТР-9381 — вакуумный захват

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение вакуумного захвата АТР-9381:

    Одноканальный вакуумный захват АТР-9381 для перемещения электронных компонентов и микросхем весом до 120 г. Потребляемая мощность 7 Вт, насос диафрагменного типа, мощность всасывания 280 мм рт.ст. Сменные присоски из токопроводящего силикона. Управление процессом с помощью педали. Антистатическое исполнение. Габаритные размеры : 130 * 160 * 110 мм. Вес 1,55 кг.

    Вакуумные захваты — универсальный инструмент, позволяющий осуществлять быстрое и точное позиционирование компонентов.

    • Удобен для захвата SMD элементов, микросхем, резисторов, конденсаторов и других мелких предметов;
    • Легко настроить, легко использовать;
    • Высокая сила всасывания дает возможность перемещать предметы весом до 120 г;
    • Плавная регулировка силы всасывания;
    • Сменные насадки и насадки-присосы различной формы и диаметра облегчают работу;
    • Антистатическое исполнение.
  • Технические характеристики вакуумного захвата АТР-9381:

    • Потребляемая мощность 7 Вт;
    • Тип насоса диафрагменный;
    • Максимальное всасывание 280 мм рт.ст.;
    • Кол-во каналов один;
    • Габаритные размеры 130х160х110 мм;
    • Масса 1,55 кг.

    Принадлежности:

    • Насадки-присосы: диаметр 6 мм, 7 мм, 8 мм;
    • Прямые насадки: внутренний диаметр 0,7 мм; 1,45 мм;
    • Изогнутые насадки: внутренний диаметр 0,7 мм; 1,45 мм.

    Применение насадок:

    Типы насадок Их применение
    Насадка прямая с внутренним Ø 0,7 мм Элементы типа SMD, микросхемы, резисторы, конденсаторы и другие электронные компоненты
    Насадка прямая с внутренним Ø 1,45 мм Небольшая интегральная схема (размером 8-40 выводов)
    Насадка прямая с внутренним Ø 0,7 мм + присос Ø 6 мм Интегральная схема (14 и больше выводов)
    Насадка прямая с внутренним Ø 0,7 мм + присос Ø 7 мм Интегральная схема (20 и больше выводов)
    Насадка прямая с внутренним Ø 0,7 мм + присос Ø 8 мм Интегральная схема (40 и больше выводов)
    Насадка прямая с внутренним Ø 1,45 мм + присос Ø 8 мм Небольшой тяжелый электронный элемент

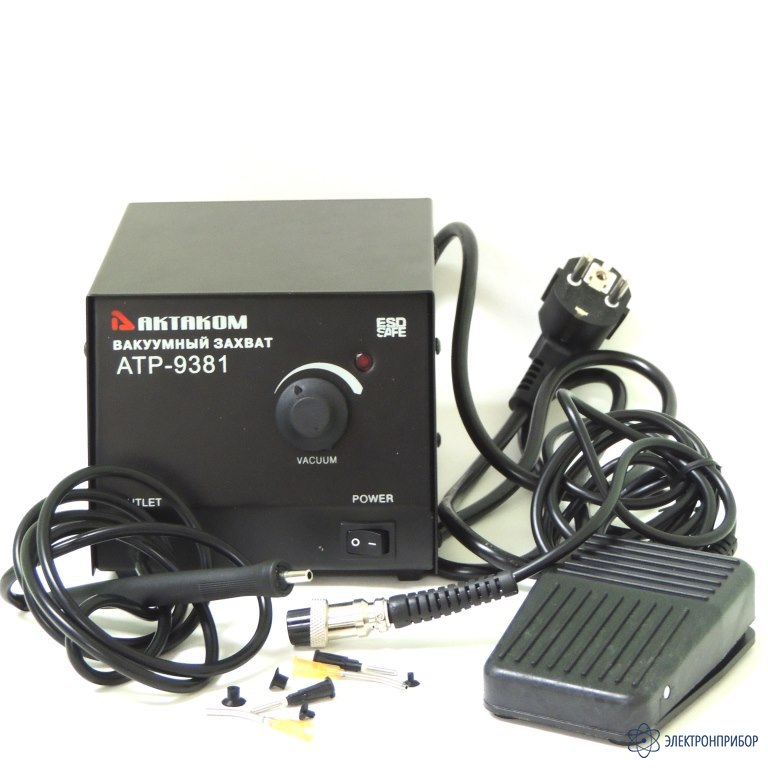

  • Комплект поставки АТР-9381

    Наименование Количество
    Блок управления с кабелем питания 1
    Ручка захвата с воздушным шлангом 1
    Педаль 1
    Насадки 1
