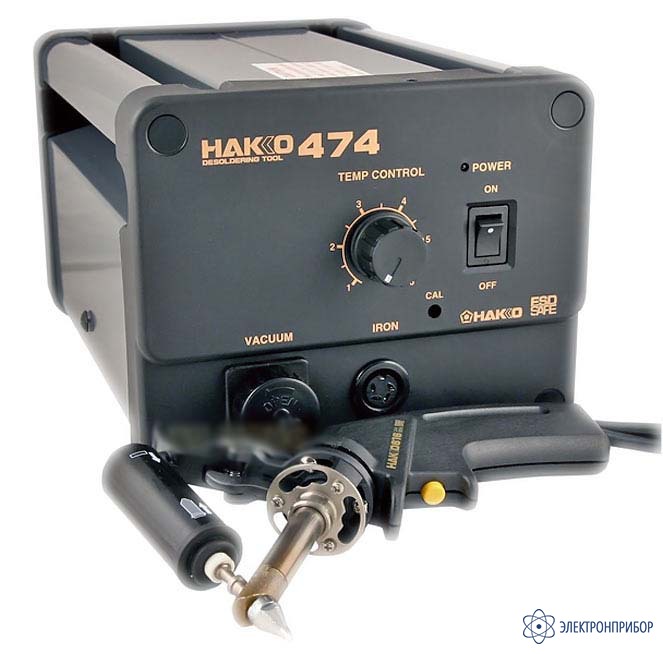

HAKKO 474-22 — антистатическая демонтажная установка для многослойных печатных плат

Код товара: 34728

  • Особенности антистатической демонтажной установки HAKKO 474-22

    Система подачи тепла

    В обычных системах для демонтажа передача тепла осуществляется неэффективно из-за малого, но оказывающего значительное влияние воздушного зазора между нагревательным элементом и наконечником. Для преодоления этого теплового барьера температуру нагревающего элемента приходится увеличивать до значений, при которых существует реальная возможность повреждения печатных плат.

    Поскольку в демонтажном пистолете Hakko 809 отсутствует воздушный зазор между нагревательным элементом и наконечником, передача тепла в нем осуществляется с минимальными потерями в наконечнике, что обеспечивает безопасное и эффективное удаление припоя даже при относительно низких рабочих температурах.

    Система всасывания

    Для удаления припоя из узких отверстий многослойных печатных плат требуется быстрое и сильное всасывание. Устройство для демонтажа HAKKO 474 оборудовано мощным насосом, который обеспечивает давление 350 мм рт. ст. через 0,1 секунды после запуска и 500 мм рт. ст. через примерно 0,3 секунды, при измерении у входного отверстия наконечника. Это делает HAKKO 474 значительно более мощным устройством, чем существующие системы для демонтажа.

    Безопасность

    Устройство HAKKO 474 изготовлено из антистатических материалов; его специальная конс- трукция предотвращает повреждение печатных плат и компонентов, вызванное электро- статическим разрядом. Кроме того, нагревательный элемент и двигатель включаются и выключаются при помощи схемы пересечения нулевого уровня для исключения выбросов напряжения. Наконец, изолирующий трансформатор полностью развязывает выходную цепь от сети питания.

    Двойной фильтр

    Пружинный фильтр и фильтр из керамической бумаги с высокой поглощающей способностью эффективно ограничивают количество припоя и флюса, попадающее в насос.

  • Технические характеристики антистатической демонтажной установки HAKKO 474-22

    Параметр Значение
    Потребляемая мощность 100 Вт
    Выходное напряжение 24 В
    Генератор вакуума Вакуумный насос с двойным цилиндром
    Давление вакуума (макс.) 600 мм рт. ст.
    Скорость всасывания 15 л/мин
    Потенциал наконечника относительно земли < 2 мВ (типовое значение 1,2 мВ)
    Сопротивление между наконечником и землей < 2 Ом
    Внешние габариты (ширина, высота, глубина) 165 x 135 x 260 мм
    Вес Около 3,8 кг

  • Комплект поставки HAKKO 474-22

    Наименование Количество
    Очистительная губка 1
    Подставка под пистолет 1
    HAKKO 809 - демонтажный пистолет 1
