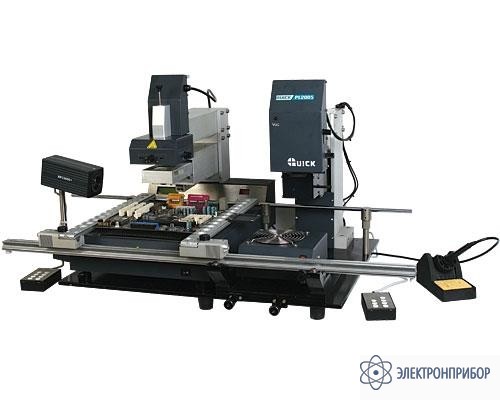

Quick PL-2005 — установщик компонентов

Сохранить в PDF Распечатать
  • Особенности установщика компонентов Quick PL-2005:

    Устройство предназначено для прецизионной установки компонентов на сложно профильные места монтажной платы. Устройство совмещает в себе лазерный целеуказатель для предварительной настройки места установки электронного компонента и систему позиционирования для совмещения места пайки и выводов электронных компонентов.

    Функции установщика компонентов Quick PL-2005:

    • Управление совмещением выводов микросхем с местом установки осуществляется с помощью микрометрического механизма.
    • Проецирование выводов микросхемы на место установки с помощью специального устройства.
    • Автоматическая установка микросхемы на спроецированное место монтажной платы с помощью вакуумного манипулятора.
    • Используется совместно с паяльной станцией IR-2005.
  • Технические характеристики установщика компонентов Quick PL-2005:

    Параметр Значение
    Мощность установщика 15В
    Напряжение питания устройства ~220 В
    Размер линз 40 × 40 мм.
    Максимальный размер микросхем 40 × 40 мм.
    Номинальные характеристики вакуумного компрессора 12 В / 600 мА; 0,05 МПа
    Вес 22 кг
  • Комплект поставки Quick PL-2005

    Наименование Количество
    Установщик компонентов Quick PL-2005 1
