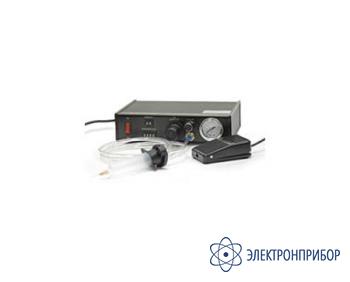

АТР-9501 — дозатор

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение дозатора АТР-9501:

    В случае, когда в процессе работы возникает необходимость равномерного нанесения на поверхность изделий флюсов, суспензий различной степени вязкости, эпоксидных смол, паст, клеевых составов, наиболее удачным и эффективным решением является дозатор с контроллером АТР-9501, обеспечиваюший полную гибкость в работе и тщательный контроль дозирования.

    Програмируется любой временной диапазон от 0,01 до 99,99 секунд. При нажатии на педаль, заданное количество дозируемого материала выдавливается через иглу шприца на очищенную поверхность. Определенный размер выдавливаемых капель определяется вязкостью дозируемого материала, силой и продолжительностью давления воздуха, а также диаметром дозирующей иглы. Для материалов с высокой текучестью выбирают иглы меньшего диаметра, а для очень вязких — иглы с большим диаметром. Поэтому ассортимент дозирующих игл с различным диаметром является одним из признаков профессионального уровня дозаторов.

    Программируемый таймер очень точно и аккуратно дозирует каждую порцию материала. Для предотвращения образования капель на шприце, в период между циклами предусмотрен слабый вакуум.

  • Технические характеристики дозатора АТР-9501:

    • Режимы впрыска: автоматический, ручной; всего 16 произвольно выбираемых режимов;
    • Длительность впрыска регулируемая от 0.01 до 99.99 секунд;
    • Интервал между впрысками регулируемый от 0.1 до 9.9 секунд;
    • Разброс дозы впрыска ±0.05%;
    • Мин. выпускаемый объем 0.01 мл;
    • Габаритные размеры 240х155х58 мм;
    • Масса 2,25 кг;
    • Входящее напряжение 220/240 В 50 Гц;
    • Внутреннее напряжение 24 В;
    • Давление воздуха 35...100 фунтов/кв. дюйм; на входе прибора: 2.5...7 бар;
    • Давление воздуха 1...78 фунтов/кв. дюйм; на выходе прибора: 0.1...5.5 бар.
  • Комплект поставки АТР-9501

    Наименование Количество
    Шприц 35 куб. см 1
    Наконечники дозирующие 1
    Иглы дозирующие 1
    Уплотнительное кольцо 1
    Адаптер шприца 35 куб см (+1.0 м трубки) 1
    Подводящий воздушный шланг (3 м) 1
    Педаль (включая соединительный провод) 1
    Подставка шприца 1
