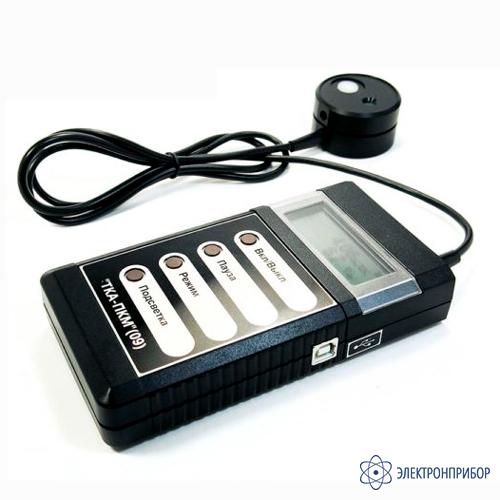

ТКА-ПКМ (09) — прибор для измерения параметров световой среды

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      24248-09

    • Производитель

      ТКА

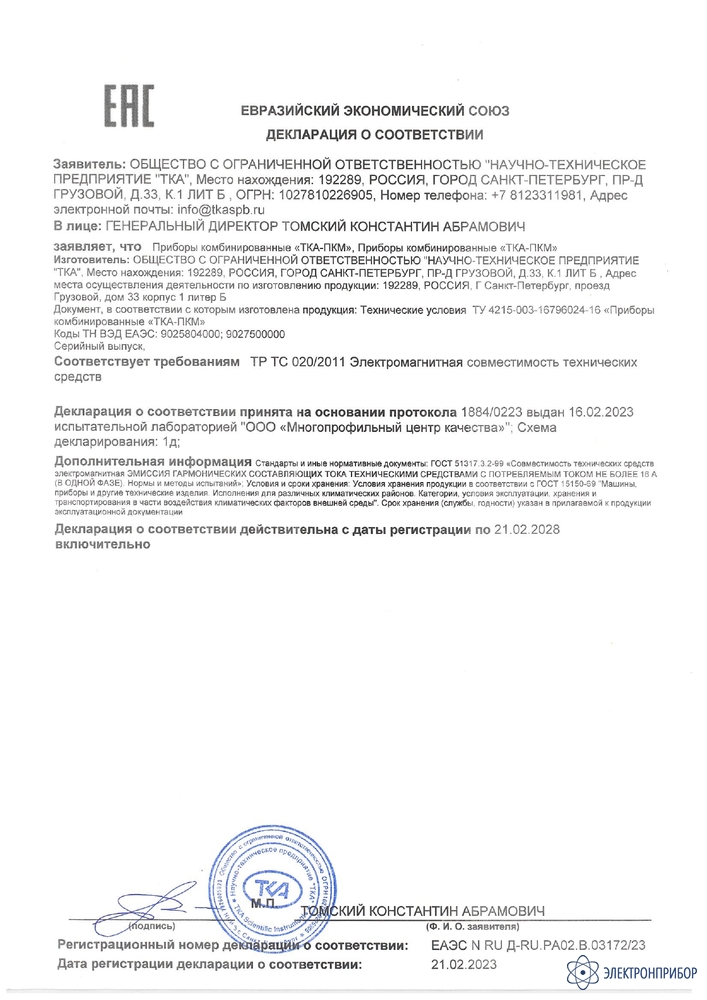

    Сертификаты

    Описание прибора для измерения параметров световой среды ТКА-ПКМ (09):

    Прибор предназначен для измерения коэффициента пульсации источников излучения, яркости протяжённых самосветящихся объектов накладным методом (экранов мониторов) и освещённости в видимой области спектра (380 ÷ 760) нм, с выводом информации на ПК (через USB).

    Область применения: санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

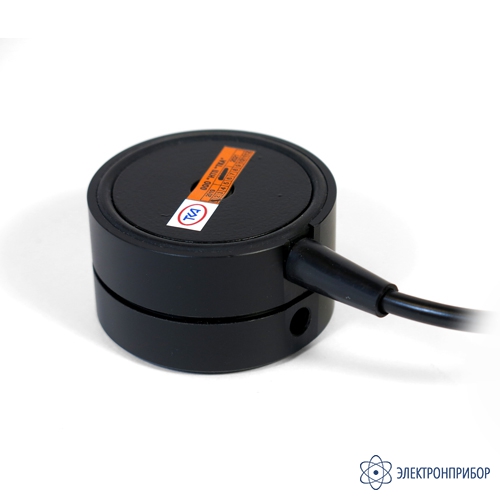

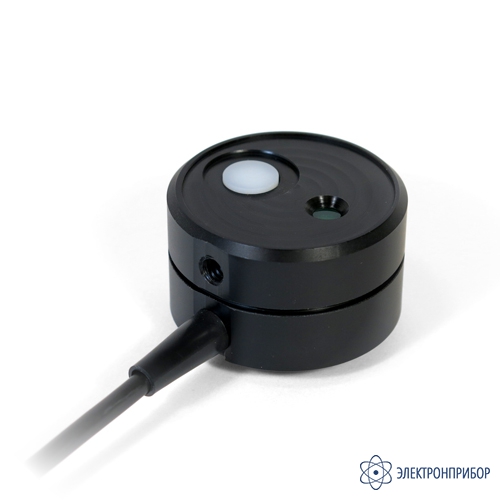

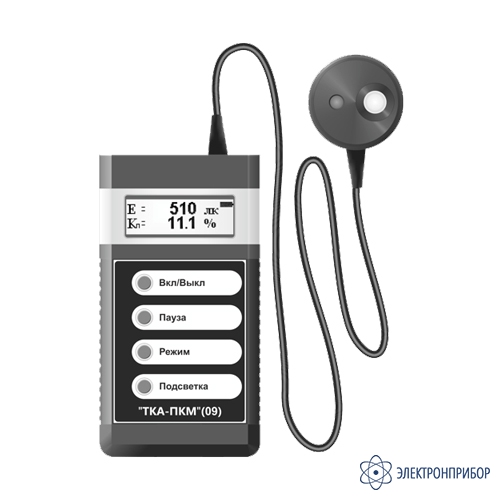

    В измерительной головке установлено два первичных преобразователя излучения – полупроводниковые кремниевые фотодиоды с системой светофильтров и диафрагм. Все измеряемые величины выводятся на встроенный цифровой индикатор (дисплей). На первом экране отображаются параметры освещённости и коэффициента пульсации освещённости, на втором экране — яркость (переключение кнопкой «РЕЖИМ»).

    Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещённости пульсирующего излучения и рассчитывает значение коэффициента пульсации по формуле. В приборе реализован интегральный метод расчета среднего значения освещённости (сумма всех отсчетов сигнала делится на их количество за время измерения). Расчёт показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, перед 12-разрядным АЦП стоит активный ФНЧ на 1000 Гц, для подавления "отражений" при оцифровке реализован цифровой фильтр.

    Особенности прибора для измерения параметров световой среды ТКА-ПКМ (09):

    Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление. В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612397.

    Прибор может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки.

    Для приема данных можно использовать любую терминальную программу под Windows; для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал для переходников USB<->COM (или микроконтроллеров) на FT232RL.

    Окно terminal_v1_9b
    Комплект с планшетом на Android

    Кабель связи USB A-B и диск с программным обеспечением под Windows (SPTerminal) входит в комплект поставки.

    Окно SPTerminal
    Диск от НТП "ТКА"

    Исследования в лабораторных условиях, проверка рабочих зон на пригодность и безопасность для жизни и здоровья, изучение состояния помещений производственного характера - все эти процессы требуют измерения параметров освещения: коэффициента пульсации освещенности, создаваемой источниками света, освещённости площади, а также уровня яркости объектов. Для этого идеально подходит прибор, совмещающий в себе люксметр, яркометр и пульсметр. Купить его можно на нашем сайте как единичный экземпляр или партию товаров. Данная модель имеет дружелюбный интерфейс и может быть напрямую подключена к компьютеру.

    Купить пульсметр отдельно или взять модель с большим числом функций?

    На этот вопрос можно с уверенностью ответить: устройство, которое совмещает люксметр, пульсметр и яркометр, подойдет для рабочих и лабораторных исследований лучше, поскольку по сути совмещает в себе три прибора в одном корпусе. Все вместе эти функции позволят максимально подробно изучить состояние помещения по характеру, степени интенсивности и распределению света. Прибор прошел поверку, и качество сборки, а также точность вычисляемых параметров имеет заводскую гарантию. Именно поэтому для всестороннего и объективного изучения устройство «ТКА-ПКМ» (09) подходит лучше всего.

  • Технические характеристики прибора для измерения параметров световой среды ТКА-ПКМ (09):

    Параметр Значение
    Основные характеристики
    Диапазон измерений освещённости 10 ÷ 200 000 лк
    Основная относительная погрешность измерений освещённости ± 8,0 %
    Диапазон измерений яркости 10 ÷ 200 000 кд/м²
    Основная относительная погрешность измерений освещённости, яркости ± 8,0 %
    Диапазон измерений коэффициента пульсации освещённости 1 ÷ 100 %
    Основная относительная погрешность измерений коэффициента пульсации ± 10 %
    Условия эксплуатации прибора
    Температура окружающего воздуха от 0 до +50 °С
    Относительная влажность воздуха при температуре окружающего воздуха 25°С до 98 %
    Атмосферное давление 80 ÷ 110 кПа
    Габаритные размеры прибора
    Измерительного блока 160 х 85 х 30 мм
    Фотометрической головки 150 х 50 х 50 мм
    Масса прибора (не более) 0,5 кг
    Элемент питания - типоразмер батареи «Крона» 9 В
  • Комплект поставки ТКА-ПКМ (09)

    Наименование Количество
    1. Прибор для измерения параметров световой среды 1
    2. Щелочной элемент питания типа “Крона” (6F22) 1
    3. Диск с программным обеспечением 1
    4. Кабель последовательного порта 1

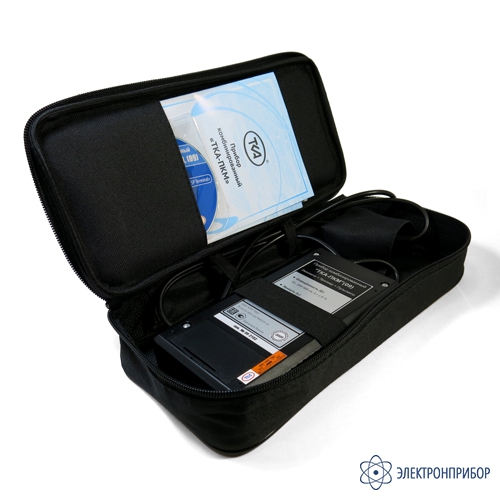

    5. Сумка для прибора 1
    6. Транспортная тара 1
    7. Руководство по эксплуатации 1
    8. Паспорт 1
