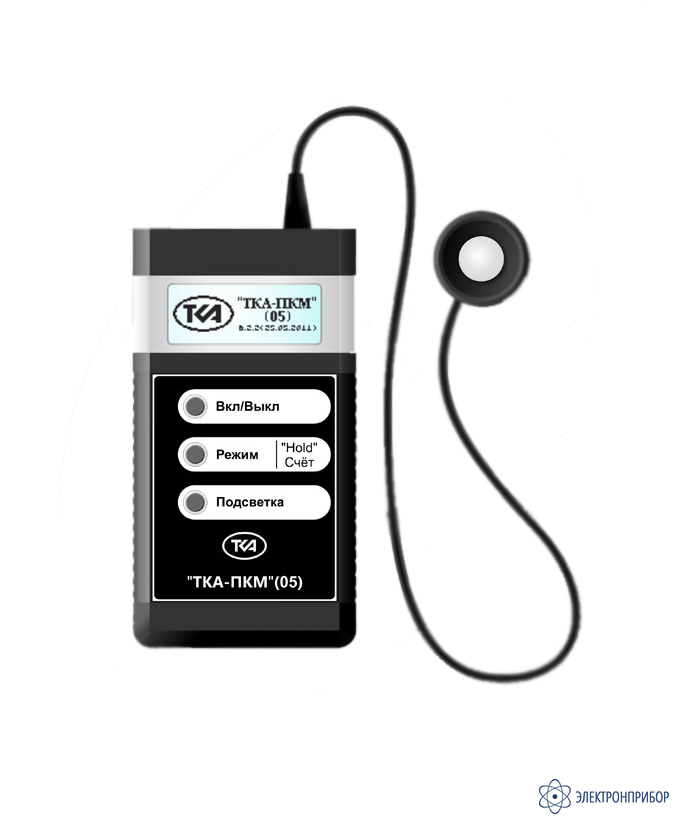

ТКА-ПКМ (05) — люксметр с выходом на ПК

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      24248-09

    • Производитель

      ТКА

    Сертификаты

    Назначение люксметра ТКА-ПКМ (05):

    Приборы предназначены для измерения яркости протяжённых самосветящихся объектов накладным методом (экранов мониторов), освещённости, температуры и относительной влажности воздуха внутри помещений.

    Область применения: cанитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

    Особенности люксметра ТКА-ПКМ (05):

    Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). Дополнительное оснащение интерфейсом связи с ПК позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время проведения замеров параметров освещённости.

    • Расчет показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, используется 12-разрядный АЦП. Скорость сброса данных с прибора ТКА-ПКМ(05) увеличена до трех измерений в секунду. В комплект поставки входит кабель связи с ПК и диск с программным обеспечением под Windows: SPTerminal.

    Данные передаются только с прибора на ПК, требуется свободный USB-порт и установка драйвера виртуального СОМ порта. Прибор передает информацию в последовательный порт в текстовом режиме с использованием OEM 866 кодировки. Для приема информации необходимо сконфигурировать последовательный порт ПК в режим 9600 бит/c, 8 бит данных, без бита четности и один стоповый бит и использовать любую терминальную программу.
    Для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал для переходников USB<->COM (или микроконтроллеров) на FT232RL.

    Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.

    • Расчет цилиндрической косинусной насадки люксметра (Результаты исследований показали, что использование стекла МС-13 толщиной более 2,5 мм и высотой выступающей части над корпусом равной 1,5 мм обеспечивают формирование пространственной характеристики с погрешностью не более 5%. Этого вполне достаточно для применения подобной конструкции в рабочих средствах измерения);
    • Простой способ измерения светового потока, подходит для приближенной оценки светового потока большинства светильников или светодиодных модулей;
    • Возможность вырезания естественного фона освещения.

    Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. При дальнейшем измерении прибор будет вычитать из значения измеренной освещённости в этой же точке начально измеренный уровень естественной освещенности: Еиск = Е - Е ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θпр , где θпр – относительная погрешность прибора, ( θ = 12,5%, при θпр = 8% ), при доверительной вероятности P = 0,95. При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещенности должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

    • плотная облачность;
    • отсутствие движения людей и объектов в районе точки измерения;
    • минимальное время между этапами измерения.
  • Технические характеристики люксметра ТКА-ПКМ (05):

    Параметр Значение
    Основные характеристики
    Диапазон измерений освещённости 10 ÷ 200 000 лк
    Основная относительная погрешность измерений освещённости (не более) ± 8,0 %
    Пределы допускаемой относительной погрешности, вызванной нелинейностью чувствительности прибора (не более) ± 3,0 %
    Пределы допускаемой относительной погрешности, вызванной отклонением относительной спектральной чувствительности от относительной спектральной световой эффективности (не более) ± 5,0 %
    Пределы допускаемой относительной погрешности, вызванной отклонением градуировки (не более) ± 3,0 %
    Пределы допускаемой дополнительной относительной погрешности, вызванной пространственной характеристикой фотометрической головки люксметра (не более) ± 5,0 %
    Пределы допускаемой дополнительной относительной погрешности измерения, вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне от 0 до +50 °С (не более) ± 3,0 %
    Условия эксплуатации прибора
    Температура окружающего воздуха от 0 до +50 °С
    Относительная влажность воздуха при температуре окружающего воздуха 25°С до 98 %
    Атмосферное давление 80 ÷ 110 кПа
    Габаритные размеры прибора
    Температура окружающего воздуха от 0 до +50 °С
    Относительная влажность воздуха при температуре окружающего воздуха 25°С до 98 %
    Атмосферное давление 80 ÷ 110 кПа
    Габаритные размеры прибора
    Измерительный блок (не более) 160х85х30 мм
    Фотометрическая головка (не более) Ø36х21 мм
    Масса прибора (не более) 0,5 кг
    Элемент питания - типоразмер батареи «Крона» 9 В
  • Комплект поставки ТКА-ПКМ (05)

    Наименование Количество
    1. Люксметр ТКА-ПКМ (05) 1
    2. Элемент питания типа “Крона”(6F22) 1
    3. Диск с программным обеспечением 1
    4. Кабель последовательного порта 1
    5. Сумка для прибора 1
    6. Транспортная тара 1
    7. Руководство по эксплуатации 1
    8. Паспорт 1
  • Дополнительная комплектация ТКА-ПКМ (05)
