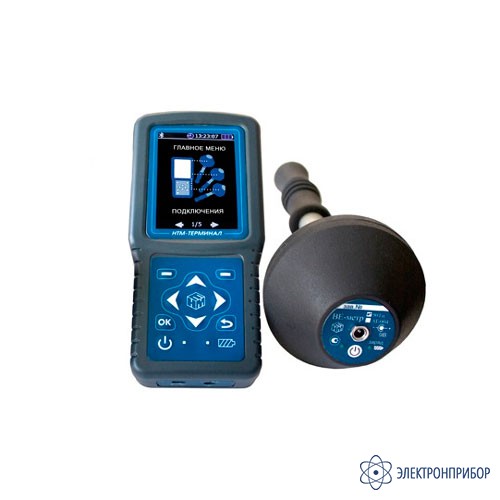

ВЕ-метр-АТ-004 комплект — измеритель параметров электрического и магнитного полей трехкомпонентный с «НТМ-Терминал»

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение измерителя параметров электрического и магнитного полей трехкомпонентного с «НТМ-Терминал» ВЕ-метр-АТ-004 комплект

    Модификация предназначена для контроля норм по электромагнитной безопасности при специальной оценке условий труда, производственном контроле и комплексных санитарно-гигиенических обследованиях объектов в диапазоне частот от 5 Гц до 400 кГц.

    Особенности измерителя параметров электрического и магнитного полей трехкомпонентного с «НТМ-Терминал» ВЕ-метр-АТ-004 комплект

    Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр, модификация "АТ-004".

    • увеличенная точность измерений (погрешность15%);
    • увеличенный межповерочный интервал;
    • обеспечен двухлетней гарантией и технической поддержкой изготовителя на весь срок службы;
    • cпециализированные программы измерений по утвержденным Методикам;
    • беспроводной канал связи Bluetooth;


    Блок управления и индикации результатов измерений НТМ-Терминал.

    • единый блок управления для любой модификации Измерителя ВЕ-метр;
    • автоматическое определение подключаемой модификации Измерителя;
    • возможность подключения нескольких измерителей к одному блоку управления;
    • архитектура блока управления и индикации результатов измерения в будущем позволит взаимодействовать с другими измерителями производства ООО «НТМ-Защита», например, с измерителем параметров электромагнитного поля трехкомпонентным УКВ и СВЧ диапазона.
    • новый эргономичный корпус и удобная клавиатура;
    • цветной дисплей высокого разрешения, обеспечивающий комфортное представление результатов;
    • возможность записи результатов измерений;
    •  справочная база нормативной документации находится непосредственно в приборе, необходимые документы теперь всегда под рукой пользователя;
    • пользователь имеет возможность выбора области измерений в соответствии с Методиками, заложенными в прибор;
    • различные режимы работы обеспечивают удобство использования прибора при проведении как произвольных измерений, так и в соответствии с Методиками;


    Возможна гибкая система выбора необходимых комплектаций в зависимости от решаемых задач:

    1. Измерители параметров электрического и магнитного полей трехкомпонентные «ВЕ-метр». Модификация «АТ-004» и «50Гц» с блоком управления и индикации результатов измерения «НТМ-Терминал»

    2. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «50Гц» с блоком управления и индикации результатов измерения «НТМ-Терминал»

    3. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «50Гц»

    4. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «АТ-004»

    5. Блок управления и индикации результатов измерения «НТМ-Терминал»

    Программа НТМ-ЭкоМ:

    • контрольно-аналитический комплекс ВЕ-метр, подключенный к НТМ-ЭкоМ, имеет возможность проведения мониторинга электромагнитой обстановки на объектах;
    • хранение результатов измерений в архиве программы НТМ-ЭкоМ;
    • анализ полученных результатов на соответствие действующим нормативам;
    • оформление протокола инструментальных измерений.


    Методика измерения внесена в эксплуатационную документацию на средство измерения. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».

  • Технические характеристики измерителя параметров электрического и магнитного полей трехкомпонентного с «НТМ-Терминал» ВЕ-метр-АТ-004 комплект

    Диапазон частот от 5 Гц до 400 кГц
    поддиапазон 1 - от 5 Гц до 2 кГц
    поддиапазон 2 - от 2 кГц до 400 кГц
    поддиапазон 3 - от 45 Гц до 55 Гц
    поддиапазон 4 - от 5 Гц до 2 кГц за исключением полосы частот от 45 Гц до 55 Гц
    Диапазон измерений среднеквадратических значений напряженности электрического поля:
    в поддиапазоне 1 от 5 В/м до 1000 В/м
    в поддиапазоне 2 от 0,5 В/м до 40 В/м
    в поддиапазоне 3 от 5 В/м  до 1000 В/м
    в поддиапазоне 4 от 5 В/м до 1000 В/м
    Диапазон измерений среднеквадратических  значений напряженности магнитного поля (магнитной индукции):
    в поддиапазоне 1 от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл)
    в поддиапазоне 2 от 4 мА/м до 400 мА/м (от 5 нТл до 500 нТл)
    в поддиапазоне 3 от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл)
    в поддиапазоне 4 от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл)
    Пределы допускаемой относительной  погрешности измерения среднеквадратических значений напряженности:
    электрического поля ± 15%
    магнитного поля (магнитной индукции) ± 15%

    Параметр Значение
    Напряжение питания (постоянный ток) (аккумуляторная батарея ААА) 3,6 ÷ 4,6 В
    Потребляемая мощность не более 0,3 Вт
    Время непрерывной работы измерителя без подзарядки аккумуляторной батареи 8 часов
    Масса прибора 300 г
    Габаритные размеры 500хD100 мм
    Средний срок службы 5 лет
  • Комплект поставки ВЕ-метр-АТ-004 комплект

    Наименование Количество
    1. Блок питания 1
    2. Блок управления и индикации результатов измерения «НТМ-Терминал» БВЕК 43 1440.09.16 1
    3. Измеритель БВЕК 43 1440.09.01 1
    4. Кабель USB - mini-USB 1
    5. Руководство по эксплуатации БВЕК 43 1440.09.03 РЭ 1
    6. Руководство по эксплуатации БВЕК 43 1440.09.15 РЭ 1
    7. Сумка укладочная 1
    8. Формуляр БВЕК 43 1440.09.02 ФО 1
