П3-70/1 — измеритель электромагнитного поля

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      43290-09

    • Производитель

      Циклон-тест, Россия

    Назначение измерителя П3-70/1:

    Прибор П3-70/1 – ЕДИНСТВЕННЫЙ прибор на Российском рынке, удовлетворяющий требованиям СанПиН 2.2.2/2.4.1340-03, так как имеет в своем составе изотропные антенны-преобразователи по ВСЕМ ТИПАМ электромагнитных полей.

    Измеритель П3-70/1 предназначен для оперативного контроля переменных низкочастотных электрических и магнитных полей от ПЭВМ, промчастоты 50 Гц, частотного диапазона 10 кГц … 30 кГц, а также электростатических полей в помещениях и на рабочих местах при аттестации рабочих мест по условиям труда, проведении производственного контроля и электромагнитного мониторинга.

    В состав прибора входит не имеющая аналогов (как в России, так и за рубежом) изотропная электростатическая антенна для измерения электростатического поля независимо от природы возникновения и на любых рабочих местах, в том числе с ПЭВМ.

    В антенне используется прямой метод измерения электростатического поля (без преобразования постоянного электростатического поля в переменное) что позволяет обеспечить более высокую точность измерения электростатического поля в реальных условиях - в условиях сложной помеховой обстановки в виде иных электромагнитных полей. Антенна имеет не один, а три взаимно перпендикулярных измерительных электрода, которые при измерении смещаются в электростатическом поле в трех взаимно перпендикулярных направлениях, измеряя одновременно три пространственных составляющих вектора электростатического поля. В этом случае не нужно в процессе измерения поворачивать антенну во всех направлениях, что обеспечивает отсутствие методической погрешности измерения электростатического поля!

  • Характеристики изотропной антенны:

    Диапазон измерения - 5 кВ/м ... 50 кВ/м
    Погрешность измерения - 20 %

    Особенности измерителя П3-70/1:

    Является единственным прибором, осуществляющим прямые измерения электромагнитных полей в диапазоне частот 10 кГц ... 30 кГц и включенным в Госреестр СИ. В данном диапазоне необходимо проводить измерения в соответствии с СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях" и СанПиН 2.1.3.2630-10 "Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность".

    Прибор имеет режим измерения, обеспечивающий раздельное измерение электромагнитного поля в полосе частот 45 Гц ... 55 Гц и в диапазоне частот 5 Гц ... 2 кГц с вырезанной полосой частот 45 Гц ... 55 Гц, рекомендованный СанПиН 2.2.2/2.4.2620-10.

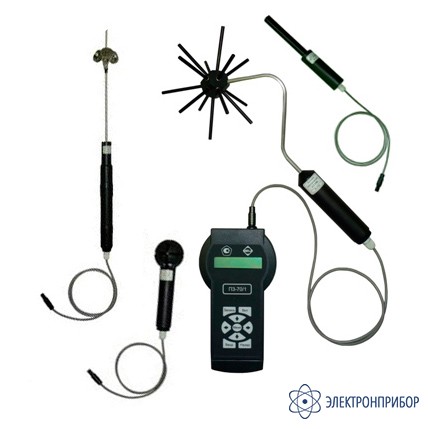

    Для измерения переменных электрических и магнитных полей прибор имеет электрические антенны АЭ I/II, АЭ 3/50, АЭ 50 и магнитные антенны АМ I/50, АМ II, АМ 3.

    Измерительные диапазоны:

    Частота измеряемых сигналов Диапазон измерения электрического поля Диапазоны измерения магнитного поля
    5 Гц ... 2 кГц 7 В/м ... 200 В/м (АЭ I/II) 70 нТл ... 2000 нТл (АМ I/50)
    5 Гц ... 2 кГц (с вырезом 45 ... 55 Гц) 7 В/м ... 200 В/м (АЭ I/II) 70 нТл ... 2000 нТл (АМ I/50)
    2 кГц ... 400 кГц 0,7 В/м ... 20 В/м (АЭ I/II) 7 нТл ... 200 нТл (АМ II)
    50 Гц 50 В/м ... 10000 В/м (АЭ 3/50, АЭ 50) 100 нТл ... 20000 нТл (АМ I/50)
    10 кГц ... 30 кГц 100 В/м ... 2000 В/м (АЭ 3/50) 2 мкТл ... 400 мкТл (АМ 3)
    Погрешность измерения - 20 %

    Прибор позволяет измерять:

    • электрические поля 5 Гц ... 2 кГц, 2 ... 400 кГц на рабочем месте и от дисплея ПЭВМ;
    • магнитные поля 5 Гц ... 2 кГц, 2 ... 400 кГц;
    • электрические и магнитные поля промышленной частоты 50 Гц;
    • электрические и магнитные поля в диапазоне 5 Гц ... 2 кГц с вырезанной полосой частот 45 Гц ... 55 Гц (в соответствии с СанПиН 2.2.2/2.4.2620-10);
    • электрические и магнитные поля 10 ... 30 кГц;
    • электростатические поля на любых рабочих местах, в том числе с ПЭВМ.

    Сфера использования измерителя П3-70/1:

    • рабочие места с компьютерной и офисной техникой;
    • технологическое оборудование;
    • системы энергоснабжения;
    • рабочие места с иными техническими средствами, являющимися источниками низкочастотных электрических и магнитных полей;
    • производственные зоны и производственные помещения.

    Прибор может поставляться по желанию Заказчика в любых вариантах комплектации антеннами для измерения необходимых диапазонов частот и типов электромагнитных полей.

    Примечание 1:
    Базовые варианты № 1 и № 2 при укомплектовании дополнительно дисковой антенной обеспечивают возможность измерений не только электрических и магнитных полей на рабочих местах с ПЭВМ, но и собственных электрических и магнитных полей дисплеев ПЭВМ.
    Стоимость антенны 6 726 руб. (включая НДС и первичную поверку).

    Примечание 2:
    Прибор оснащается изотропной антенной для измерения постоянного магнитного поля. В настоящее время данная антенна проходит процедуру сертификации средств измерений.
