П3-50Б — измеритель напряженности поля промышленной частоты

Код товара: 22011
  • 17638-19
    Является модификацией П3-50

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      17638-19 до 13.09.2024

    Назначение измерителя напряженности поля промышленной частоты П3-50:

    Измеритель П3-50 предназначен для измерения напряженности электрического и магнитного поля промышленной частоты (50 Гц) и применяется для контроля предельно допустимых уровней электрического и магнитного поля.

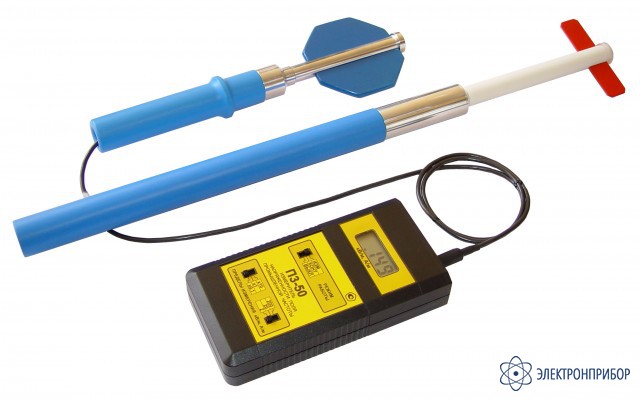

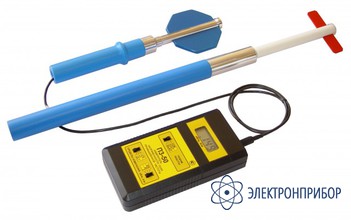

    Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием.

    Основными элементами измерителя являются устройство отсчетное УО3-50 и антенны-преобразователи (АП) направленного приема. Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля. Переменное напряжение предварительно усиливается в АП и поступает на вход УО3-50, где происходит его фильтрация, дальнейшее усиление, преобразование в постоянное напряжение и индикация.

    Для измерения напряженности электрического поля предназначена АП Е3-50. Для измерения напряженности магнитного поля предназначена АП Н3-50.

    Измеритель поставляется в комплектах П3-50А, П3-50Б и П3-50В. П3-50А предназначен для измерения напряженности электрического поля. П3-50Б предназначен для измерения напряженности магнитного поля. П3-50В совмещает функции комплектов П3-50А и П3-50Б.

  • Технические характеристики измерителя напряженности поля промышленной частоты П3-50Б:

    Параметр Значение
    Диапазон измерения напряженности магнитного поля с АП Н3-50 от 0,01 до 1800 А/м
    Пределы измерения 0.2, 2, 20, 200 и 2000 А/м
    Пределы допускаемой относительной основной погрешности измерения напряженности магнитного поля +[15 + 0,2[НП/НX]] , %, где: НП - установленный предел измерения; НX - измеренное значение напряженности магнитного поля, А/м
    Пределы допускаемой дополнительной погреш ности, обусловленной отклонением температуры
    от нормальной (20 ̊С) в пределах рабочих темпе ратур, на каждые 10 ̊С    		 ± 6 %
    Время непрерывной работы в автономном режиме не менее 16 ч
    Среднее время наработки на отказ, не менее 3000 x
    Источник питания Встроенная батарея из 4-х сменных химических элементов по 1,5 В
    Габаритные размеры составных частей измерителя (длина×ширина×высота), не более:
    - антенна преобразователь Н3-50
    - устройства отсчетного УО3-50
    - измеритель в футляре
    450×110×40 мм
    200×100×45 мм
    440×390×90 мм
    Масса составных частей измерителя, не более:
    - антенна преобразователь Н3-50
    - устройства отсчетного УО3-50
    - измеритель в футляре
    0,8 кг
    0,5 кг
    3,0 кг
    Мощность потребляемая не более 0,1 Вт
    Нормальные условия эксплуатации Температура: от 5 до 40 0С
    Относительная влажность воздуха: до 90%
    при температуре 25 0С
    Атмосферное давление: от 70 до 106,7 кПа

  • Комплект поставки П3-50Б

    № Наименование Количество
    1 Устройство отсчетное УО3-50 1
    2 Антенна преобразователь Н3-50 1
    3 Кабель К3-50 1
    4 Рукоятка для антенн 1
    5 Футляр 1
    6 Паспорт 1
    7 Методика поверки 1
