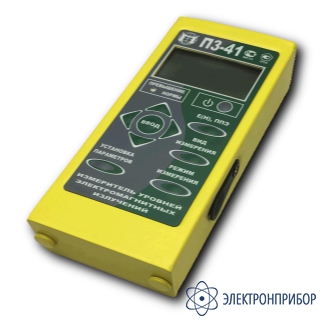

П3-41 — измеритель уровней электромагнитных излучений

Код товара: 49055
  • 27826-10
    Измеритель уровней электромагнитных излучений П3-41 Измеритель уровней электромагнитных излучений П3-41
    7 вариантов исполнения

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      27826-10 до 20.07.2025

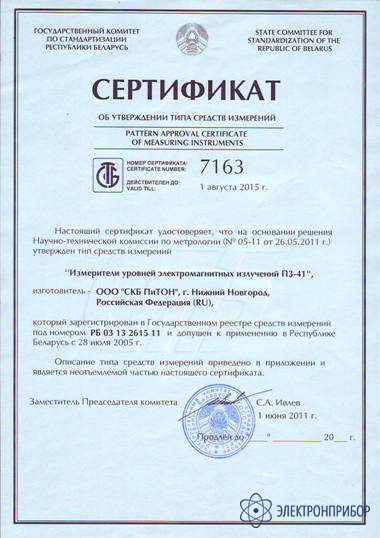

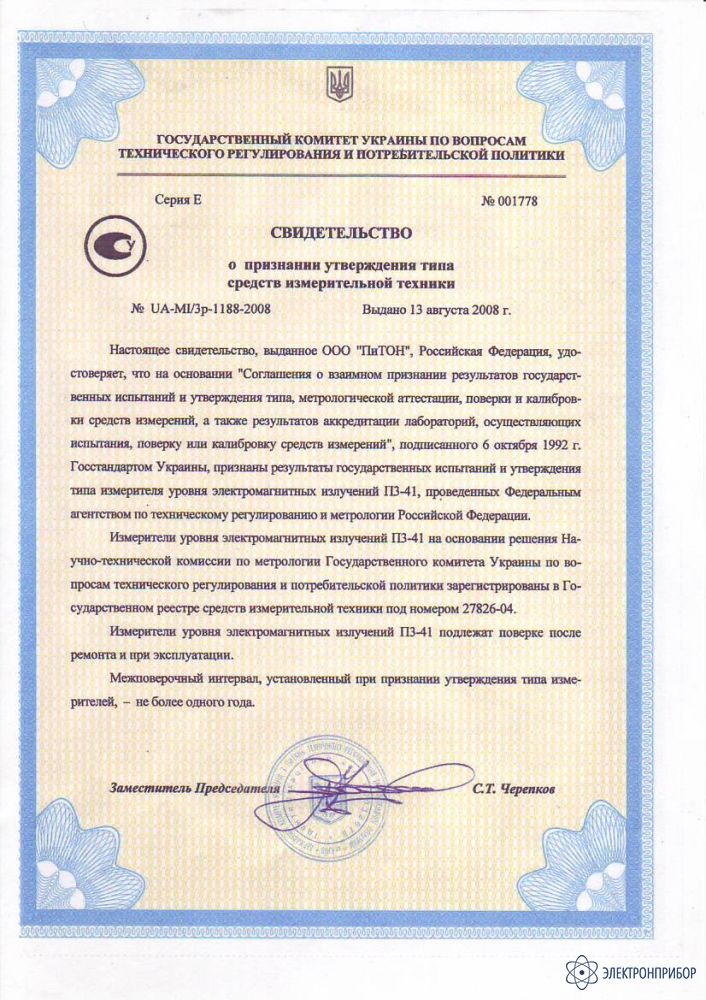

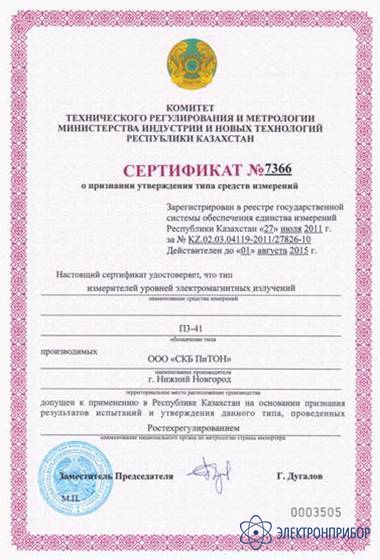

    Сертификаты

    Назначение измерителя уровней электромагнитных излучений П3-41:

    Измеритель П3-41 разработан с целью обнаружения и контроля биологически опасных уровней электромагнитных излучений напряженности, плотности потока энергии и экспозиции для обеспечения выполнения требований Общего Технического Регламента об электромагнитной совместимости и безопасности, действующего в странах Европейского Союза и РФ.

    Устройство измерительное П3-41 должно использоваться вместе с антенными преобразователями.

    Измеритель удовлетворяет действующим правовым и нормативным документами Госкомэпиднадзора РФ:

    • ГОСТ 12.1.006-84;
    • СанПин 2.2.4.1191-03;
    • СанПин 2.1.8/2.2.4.1383-03;
    • СанПин 2.1.8/2.2.4.1190-03;
    • СанПин 2.2.2/2.4.1340-03;
    • СанПиН 2.1.2.2645-10 МР 2.1.10.0061-12;
    • "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях".

    Соответствует требованиям национальных и международных стандартов:

    • ANSI/IEEE 95. 1;
    • FCC;
    • ICNIRP;
    • Buwal;
    • O-Norm S-1120.

    Особенности измерителя уровней электромагнитных излучений П3-41:

    • Изотропное измерение сигналов;
    • Широкая полоса частот от 10 кГц до 40 ГГц (до 60 ГГц по требованию Заказчика);
    • Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 0,5 до 1500 В/м (до 2000 В/м по требованию Заказчика);
    • Высокая точность и стабильность измерений;
    • Автоматизация измерений при подключении к ПЭВМ через оптический кабель;
    • Рабочие условия применения и транспортирования по 4 группе ГОСТ 22261;
    • Структура поставки определяется заказчиком;
    • Совместим с портативным компьютером (ноутбуком), что позволяет проводить на расстояниях до 100 м; мониторинг окружающей среды.

  • Технические характеристики измерителя уровней электромагнитных излучений П3-41:

    Тип антенны преобразователя Диапазон частот, МГц Пределы измерения
    Напряженность Плотность потока энергии
    (ППЭ), (мкВт/см2)
    Электрическая составляющая
    Е, (В/м)    		 Магнитная составляющая
    Н, (А/м)
    Диапазон частот и пределы измерения измерителя в зависимости от использования типа антенны-преобразователя (АП)
    АП-1 (ППЭ) 300-40000 - - 0,26-100000
    АП-2 (ППЭ) 300-5600
    5600-40000    		 - - 10-1000000
    2,5-300000
    АП-3 (Е) 0,01-0,03
    0,03-300    		 2,5-800
    1-550    		 - -
    АП-4 (Е) 0,01-0,03
    0,03-300    		 15-1500
    10-1500    		 -
    АП-5 (Н) 0,01-0,03
    0,03-50    		 - 0,2-40
    0,05-20    		 -
    АП-6 (ППЭ) 0,5-2000
    2000-5640    		 1-100000
    0,26-24000
    Примечание 1. АП-1 (Е, ППЭ) и АП-2 (Е, ППЭ) с рабочим диапазоном частот (0,3 - 60) ГГц изготавливаются по специальному требованию Заказчика.
    Примечание 2. АП-4 (Е) с пределами измерения электрического поля (10-2000) В/м изготавливаются по специальному требованию Заказчика.
    Примечание 3. АП-5 (Н) с пределами измерения магнитного поля (0,05-30) А/м изготавливаются по специальному требованию Заказчика.
    Параметр Значение
    Пределы допускаемой основной относительной погрешности измерения ППЭ и среднеквадратичного значения напряженности электрического (магнитного) поля известной частоты ±2,4 дБ
    Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 °C, не более для АП-1 ±0,6 дБ
    для АП-2 ±0,6 дБ
    для АП-3 ±1,0 дБ
    для АП-4 ±1,0 дБ
    для АП-5 ±1,0 дБ
    для АП-6 ±1,0 дБ
    Неравномерность коэффициента преобразования в рабочем диапазоне частот, не более для АП-1 4 дБ в диапазоне частот от 0,3 до 11,5 ГГц;
    9 дБ в диапазоне частот от 11,5 до 40 ГГц
    для АП-2 4 дБ в диапазоне частот от 0,3 до 5,6 ГГц;
    12 дБ в диапазоне частот от 5,6 до 40 ГГц
    для АП-3 12 дБ в диапазоне частот от 10 до 30 кГц;
    9 дБ в диапазоне частот от 30 до 100 кГц;
    5 дБ в диапазоне частот от 0,1 до 300 МГц
    для АП-4 9 дБ в диапазоне частот от 10 до 30 кГц;
    6 дБ в диапазоне частот от 0,03 до 300 МГц
    для АП-5 13 дБ в диапазоне частот от 10 до 30 кГц;
    8 дБ в диапазоне частот от 0,03 до 50 МГц
    для АП-6 5 дБ в диапазоне частот от 0,5 до 2000 МГц;
    9 дБ в диапазоне частот от 2000 до 5640 МГц
    Общие характеристики
    Питание две аккумуляторные батареи типоразмера R6 по классификации МЭК с напряжением 1,2 В
    Ток потребления измерителя при напряжении питания 2,4 В не превышает 18 мА без подсветки индикатора и 25 мА с подсветкой при выключенной сигнализации
    Максимальный потребляемый ток не превышает 150 мА
    Время непрерывной работы с аккумуляторными батареями не менее 85 часов с подсветкой ЖКИ и не менее 120 часов без подсветки ЖКИ
    Время наработки на отказ измерителя составляет не менее 10000 ч
    Габаритные размеры антенн-преобразователей:
    - АП-1, АП-2
    - АП-3, АП-4, АП-5, АП-6
    ∅ 63х285 мм
    ∅ 83х334 мм
    Габаритные размеры измерителя в футляре для переноски 480х370х130 мм
    Габаритные размеры измерителя в транспортной таре 506х382х156 мм
    Масса антенн-преобразователей:
    - АП-1, АП-2
    - АП-3, АП-4, АП-6
    - АП-5
    0,140 кг
    0,210 кг
    0,300 кг
    Масса устройства измерительного 0,5 кг
    Масса измеритель в футляре для переноски 3,2 кг
    Масса измерителя в транспортной таре 4,3 кг
    Условия окружающей среды
    Нормальные условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм. рт. ст.)
    20±5
    30 - 80
    84....106 (630...795)
    Рабочие условия применения:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосферное давление
    от минус 10 до плюс 50°C
    до 90% при температуре плюс 30°C
    от 70 до 106,7 кПа (от 537 до 800 мм. рт. ст.)

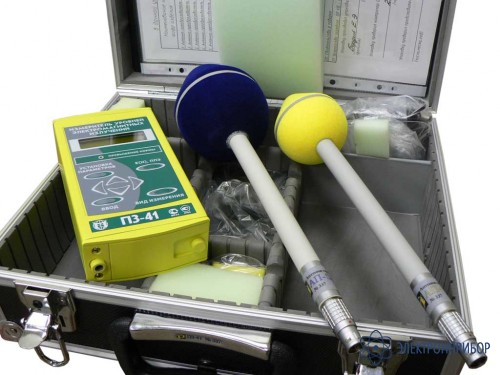

  • Комплект поставки П3-41

    № Наименование П3-41
    (АП-1, АП-2,
    АП-3, АП-4,
    АП-5 АП-6)    		 П3-41
    (АП-1, АП-2,
    АП-3, АП-4,
    АП-5)    		 П3-41
    (АП-1, АП-3,
    АП-5)    		 П3-41
    (АП-1, АП-3)    		 П3-41
    (АП-1, АП-5)    		 П3-41
    (АП-1)    		 П3-41
    (АП-6)
    1 Измерительное устройство П3-41 1 1 1 1 1 1 1
    2 Антенна АП-1 (ППЭ) 1 1 1 1 1 1 -
    3 Антенна АП-2 (ППЭ) 1 1 - - - - -
    4 Антенна АП-3 (Е) 1 1 1 1 - - -
    5 Антенна АП-4 (Е) 1 1 - - - - -
    6 Антенна АП-5 (Н) 1 1 1 - 1 - -
    7 Антенна АП-6 (ППЭ) 1 - - - - - 1
    8 Оптический кабель, длина 10 м 1 1 1 1 1 1 1
    9 Футляр 1 1 1 1 1 1 1
    10 Чехол 1 1 1 1 1 1 1
    11 Ящик 1 1 1 1 1 1 1
    12 Пакет 1 1 1 1 1 1 1
    13 Устройство зарядное 1 1 1 1 1 1 1
    14 Диск с программой 1 1 1 1 1 1 1
    15 Руководство по эксплуатации 1 1 1 1 1 1 1
    16 Формуляр 1 1 1 1 1 1 1
    17 Методика поверки 1 1 1 1 1 1 1
    18 Свидетельство о поверке 1 1 1 1 1 1 1
    19 Упаковочный чертеж 1 1 1 1 1 1 1
