П3-33М — измеритель плотности потока энергии электромагнитного поля

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      35282-07

    • Производитель

      НТМ-Защита, Россия

    Назначение и область применения прибора П3-33М:

    Измеритель плотности потока энергии (ППЭ) электромагнитного поля ПЗ-ЗЗМ, предназначен для измерения ППЭ в режиме непрерывной генерации в диапазоне частот от 0,3 до 18 ГГц при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности Измеритель применяется для проведения измерений уровней СВЧ-излучения в жилых и рабочих помещениях при наличии в них электрооборудования силового, хозяйственного, коммутационного и информационного назначения, а также при проведении комплексного санитарно-гигиенического обследования территорий. Измеритель допускается использовать для работы в полевых условиях.

    Описание прибора П3-33М:

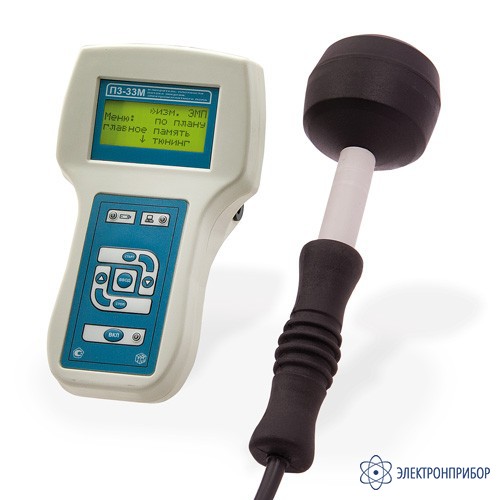

    Измеритель состоит из антенны-преобразователя плотности потока энергии электромагнитного поля в постоянное напряжение и измерительно-индикационного блока, осуществляющего аналого-цифровое преобразование, цифровую обработку сигнала и вывод результатов измерения на экран жидкокристаллического индикатора, а так же на персональную ЭВМ. Антенна измерителя имеет три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру. Результирующее значение ППЭ определяется как векторная сумма ППЭ, измеренных каждой дипольной микросборкой.

    По рабочим условиям применения измеритель относится к группе 3 по ГОСТ 22261-94: температура окружающего воздуха от плюс 10 до плюс 40 °С, относительная влажность воздуха 90% при температуре плюс 25 °С; атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

  • Технические характеристики прибора П3-33М:

    • Диапазон частот, ГГц: от 0,3 до 18,0
    • Диапазон измерений ППЭ, мкВт/см2: от 1 до 1 x105
    • Пределы допускаемой относительной погрешности измерения ППЭ, дБ:
      - на уровнях от 1,0 до 5,0 мкВт/см2: ±3,0
      - на уровнях свыше 5,0 мкВт/см2: ±2,0
    • Питание измерителя осуществляется от 4-х аккумуляторных батарей типоразмера АА, напряжением, В: 4,8
    • Мощность, потребляемая измерителем от источника питания, не более, Вт: 0,8
    • Время непрерывной работы не менее, ч: 8
    • Среднее время наработки на отказ не менее, ч: 10000
    • Габаритные размеры, мм:
      антенны-преобразователя
      - длина: 270
      - диаметр: 85
      измерительно-индикаторного блока
      - длина: 190
      - ширина: 85
      - высота: 55
    • Масса, не более, кг: 0,55.
  • Комплект поставки П3-33М

    Наименование Количество
    Антенна-преобразователь АП-2 1
    Измерительно-индикаторный блок 1
    Сумка укладочная 1
    Блок питания 1
    Руководство по эксплуатации 1
    Методика поверки 1
