ИМП-05 — измеритель магнитного поля

Сохранить в PDF Распечатать
  • Назначение измерителя магнитного поля ИМП-05

    Измеритель магнитного поля ИМП-05 имеет изотропную антенну и предназначен для измерения среднеквадратического значения магнитной индукции (плотности магнитного потока) электромагнитных полей, создаваемых различными техническими средствами.

    ИМП-05 является измерителем ненаправленного приема и соответствует требованиям ГОСТ Р 51070-97 "Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний", установленным на измерители для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.

    В связи с вступлением в действие новых СанПиН 2.2.2/2.4.2620-10 всем владельцам измерителя ИМП-05 предлагаем провести его модернизацию по добавлению в прибор дополнительного режима измерения, обеспечивающего измерение магнитного поля в диапазоне частот 5 Гц ... 2 кГц с вырезанной полосой частот 45 Гц ... 55 Гц.

    Основное назначение измерителя магнитного поля ИМП-05

    - измерение магнитных полей в соответствии с:

    Параметр Значение
    СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работ"
    СанПиН 2.2.2/2.4.2620-10 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работ" (Изменения № 2 к СанПиН 2.2.2./2.4.1340-03)
    СП 1.1.1058-01 "Организация и проведение производственного контроля за соблюдением санитарных правил и выполнением санитарно-противоэпидемиологических (профилактических) мероприятий"
    СП 2.2.2.1327-03 "Гигиенические требования к организации технологических процессов, производственному оборудованию и рабочему инструменту"
    ГОСТ Р 50923-96 "Рабочее место оператора. Общие эргономические требования и требования к производственной среде"
    ГОСТ Р 50949-01 "Средства отображения информации индивидуального пользования. Методы измерений и оценки эргономических параметров и параметров безопасности"

    В пределах своих технических характеристик прибор ИМП-05 может использоваться для измерения магнитных полей независимо от природы их возникновения, в том числе при контроле по СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях" и СанПиН 2.1.2.1002-00 "Санитарно-эпидемиологические требования к жилым зданиям и помещениям".

    Прибор ИМП-05 осуществляет автоматическое вычисление вектора магнитной индукции по трем его пространственным составляющим в реальном масштабе времени, что существенно упрощает процесс измерения и делает результаты измерений более точными. В силу данной особенности прибор может быть использован для электромагнитного мониторинга, контроля пространственного распределения полей и динамики измерения этих полей во времени.

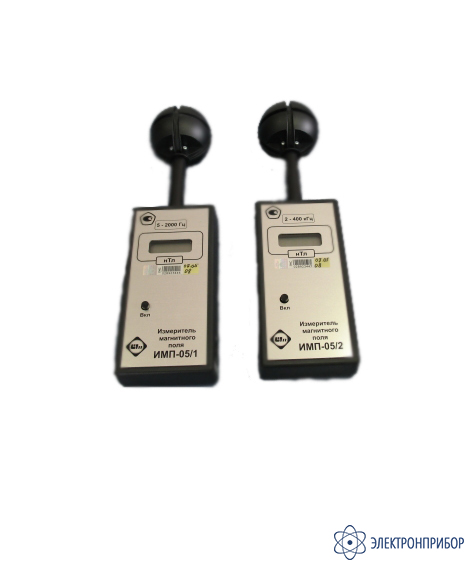

    В комплект поставки прибора входят: блок ИМП-05/1 (полоса I), блок ИМП-05/2 (полоса II), внешний сетевой источник питания БПИ-03.

  • Технические характеристики измерителя магнитного поля ИМП-05/1

    Параметр Значение
    Диапазон рабочих частот, полоса I 5 Гц ... 2 кГц
    Диапазон измеряемых значений магнитной индукции, полоса I 70 нТл ... 1990 нТл
    Погрешность измерения 20 %
    Напряжение питания (постоянного тока) + 8 В ... + 10 В
    Питание элемент питания типа “Корунд” напряжением 9 В, так и от сети 220 В 50 Гц с помощью внешнего источника питания.
    Время работы не менее 8 часов
    Габаритные размеры 320×90×45 мм
    Масса не более 2 кг

    Технические характеристики измерителя магнитного поля ИМП-05/2

    Параметр Значение
    Диапазон рабочих частот, полоса II 2 кГц...400 кГц
    Диапазон измеряемых значений магнитной индукции, полоса II 7 нТл...199 нТл
    Погрешность измерения 20 %
    Напряжение питания (постоянного тока) + 8 В ... + 10 В
    Питание элемент питания типа “Корунд” напряжением 9 В, так и от сети 220 В 50 Гц с помощью внешнего источника питания.
    Время работы не менее 8 часов
    Габаритные размеры 320×90×45 мм
    Масса не более 2 кг
  • Комплект поставки ИМП-05

    Наименование Количество
    ИМП-05/1 - измеритель магнитного поля 1
    ИМП-05/2 - измеритель магнитного поля 1
  • Дополнительная комплектация ИМП-05
