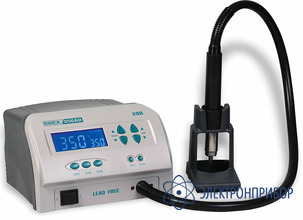

Quick-856AD — термовоздушная станция

Сохранить в PDF Распечатать
  • Назначение станции Quick-856AD:

    Устройство нагрева горячего воздуха в замкнутом или открытом объеме для монтажа микросхем, чувствительных к стабильности температуры пайки.

    Особенности станции Quick-856AD:

    • Возможность пайки сложнопрофильных и чувствительных к перепаду температуры компонентов в конвекционном (закрытом объеме) режиме с соблюдением запрограммированной скорости повышения температуры.
    • Быстрый нагрев электронного компонента в течение 10 секунд.
    • Установка цифрового пароля и электронного ключа для предотвращения изменений настроек станции.
    • Возможность настройки «спящего» режима.
    • Ручное или ножное включение подачи горячего воздуха.
    • Настройка порогов сигнализации при изменении установленной температуры.
    • Программирование интервалов автоматического включения подачи горячего воздуха в диапазоне от 1 до 999 секунд.
    • Многофункциональный ЖКИ- дисплей с синей подсветкой, с отображением установленной, реальной температуры и интервалов задержки.
    • Цифровая калибровка температуры горячего воздуха для повышения точности нагретого воздуха с течением времени.
    • Безынерционный датчик температуры позволяющий мгновенно отрегулировать температуру воздушного потока.
    • Запрограммированные рабочие режимы, разделенные по трем каналам с возможностью перепрограммирования.
    • Станция хорошо подходит для выпайки микросхем с материнских плат компьютера.
    • Термостойкий шнур питания термофена.
    • Антистатическая защита (ESD).
  • Технические характеристики станции Quick-856AD:

    Параметр Значения
    Мощность паяльной станции 1300 Вт
    Температурный диапазон

    100-500 °С

    Напряжение питания паяльной станции

    ~220 В

    Регулируемый расход воздуха

    20-200 л/мин.

    Програмируемые точки термопрофиля 6 точек
    Стабильность температуры

    ±2 °С

    Программируемые термопрофили

    10 термопрофилей

    Габаритные размеры 250 х 230 х 150 мм
    Вес 3,8 кг
  • Комплект поставки Quick-856AD

    Наименование Количество
    Блок управления 1
    Подставка для термофена 1
    Манипулятор 1
    Ножная педаль 1
    Насадка для термофена 1
    Документация 1
  • Дополнительная комплектация Quick-856AD

    • Цена по запросу
      Добавить к заказу

      A-2064, насадка паяльная для Quick

      Одиночное сопло: диаметр 6,4 х длина 17,0 (мм). Для выпаивания одиночных выводов, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2127, насадка паяльная для Quick

      Одиночное сопло: диаметр 12,7 х длина 17,0 (мм). Для выпаивания одиночных выводов, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2280, насадка паяльная для Quick

      Квадрат: 24,0 х 24,0 (мм). Для выпаивания микросхем конвекционным способом BGA 24,0х24,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2281, насадка паяльная для Quick

      Квадрат: 26,0 х 26,0 (мм). Для выпаивания микросхем конвекционным способом BGA 26,0х26,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2282, насадка паяльная для Quick

      Квадрат: 31,0 х 31,0 (мм). Для выпаивания микросхем конвекционным способом BGA 31,0х31,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2283, насадка паяльная для Quick

      Квадрат: 38,0 х 38,0 (мм). Для выпаивания микросхем конвекционным способом BGA 38,0х38,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2284, насадка паяльная для Quick

      Квадрат: 41,0 х 41,0 (мм). Для выпаивания микросхем конвекционным способом BGA 41,0х41,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2285, насадка паяльная для Quick

      Квадрат: 44,0 х 44,0 (мм). Для выпаивания микросхем конвекционным способом BGA 44,0х44,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-2286, насадка паяльная для Quick

      Квадрат: 15,0 х 15,0 (мм). Для выпаивания микросхем конвекционным способом BGA 15,0х15,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3125, насадка паяльная для Quick

      Квадрат: 10,0 х 10,0 (мм). Для выпаивания корпуса микросхемы типа QFP 10x10., материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3126, насадка паяльная для Quick

      Квадрат: 15,2 х 15,2 (мм). Для выпаивания корпуса микросхемы типа QFP 14x14., материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3127, насадка паяльная для Quick

      Квадрат: 19,2 х 19,2 (мм). Для выпаивания корпуса микросхемы типа QFP 19x19, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3128, насадка паяльная для Quick

      Прямоугольник: 14,0 х 20,0 (мм). Для выпаивания корпуса микросхемы типа QFP 14х20, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3129, насадка паяльная для Quick

      Квадрат: 29,7 х 29,7 (мм). Для выпаивания корпуса микросхемы типа QFP 28х28, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3140, насадка паяльная для Quick

      Квадрат: 13,0 х 13,0 (мм). Для выпаивания корпуса микросхемы типа PLCC 11,5x11,5 (28 выводов), материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3141, насадка паяльная для Quick

      Прямоугольник: 15,0 х 13,0 (мм). Для выпаивания корпуса микросхемы типа PLCC 11,5x14,0 (32 вывода), материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3180, насадка паяльная для Quick

      Нижний подогрев горячим воздухом, быстрый нагрев: за 10 сек достигает температуры 250 °С; встроенный термодатчик обеспечивает стабильность температуры подогрева; переключатель нагрев/охлаждение; используется в составе ремонтных станций для работы с BGA микросхемами; потребляемая мощность 460 Вт; диапазон рабочих температур 120 °С ... 250 °С; производительность воздушного потока 0.18 куб.м. в минуту; соответствует требованиям ESD-защиты.

    • Цена по запросу
      Добавить к заказу

      A-3181, насадка паяльная для Quick

      Квадрат: 19,2 х 19,2 (мм). Для выпаивания корпуса микросхемы типа BQFP 19,0x19,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3182, насадка паяльная для Quick

      Квадрат: 24,2 х 24,2 (мм). Для выпаивания корпуса микросхемы типа BQFP 24,0x24,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3184, насадка паяльная для Quick

      Параллель: 10,0 х 19,0 (мм). Для выпаивания корпуса микросхемы типа SOJ 18,0x8,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3185, насадка паяльная для Quick

      Параллель: 11,9 х 10,0 (мм). Для выпаивания корпуса микросхемы типа TSOJ 13,0x10,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3186, насадка паяльная для Quick

      Параллель: 18,2 х 11,7 (мм). Для выпаивания корпуса микросхемы типа TSOJ 18,0x10,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3187, насадка паяльная для Quick

      Параллель: 18,5 х 10,0 (мм). Для выпаивания корпуса микросхемы типа SOP 18,5x8,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3188, насадка паяльная для Quick

      Квадрат: 11,0 х 11,0 (мм). Для выпаивания корпуса микросхемы типа PLCC 9,0x9,0 (20выводов), материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3189, насадка паяльная для Quick

      Квадрат: 36,5 х 36,5 (мм). Для выпаивания корпуса микросхемы типа PLCC 34,0x34,0 (100 выводов), материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3191, насадка паяльная для Quick

      Щелевидное: 26,0 х 2,0 (мм). Для выпаивания ряда выводов SIP 25L , материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3192, насадка паяльная для Quick

      Щелевидное: 52,5 х 2,0 (мм). Для выпаивания ряда выводов SIP 50L , материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3203, насадка паяльная для Quick

      Квадрат: 35,2 х 35,2 (мм). Для выпаивания корпуса микросхемы типа QFP 35,0x35,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3214, насадка паяльная для Quick

      Параллель: 25,9 х 12,0 (мм). Для выпаивания корпуса микросхемы типа SOJ 10,5x26,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3215, насадка паяльная для Quick

      Квадрат: 42,5 х 42,5 (мм). Для выпаивания корпуса микросхемы типа QFP 42,5x42,5, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3263, насадка паяльная для Quick

      Параллель: 27,7 х 39,7 (мм). Для выпаивания корпуса микросхемы типа QFP 28,0x40,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3264, насадка паяльная для Quick

      Квадрат: 40,2 х 40,2 (мм). Для выпаивания корпуса микросхемы типа QFP 40,0x40,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      A-3265, насадка паяльная для Quick

      Квадрат: 32,2 х 32,2 (мм). Для выпаивания корпуса микросхемы типа QFP 32,0x32,0, материал: титановый сплав. Для паяльных станций Quick-997, 856AD, 858.

    • Цена по запросу
      Добавить к заказу

      Quick-493 ESD, дымоуловитель

      Дымоуловитель, быстро и эффективно устраняет вредные испарения; регулируемый угол наклона; надежный тихоходный вентилятор; 3 сменных угольных фильтра отличаются высокой абсорбционной способностью; мощность 16 Вт; поглотительная способность 1.07 куб.м., в минуту; соответствует требованиям ESD-защиты.

    • Цена по запросу
      Добавить к заказу

      Quick-493A ESD, дымоуловитель (с пантографическим устройством)

      Дымоуловитель предназначен для поглощения и фильтрации вредных паров, возникающих при работе с флюсами и состоит из мощного вентилятора и очистительного фильтра. Дымопоуловитель крепится к столу, его положение и угол наклона могут быть изменены посредством пантографического устройства арматуры. Потребляемая мощность: 16 Вт. Скорость поглощения: 0.93 - 1.07 м3/мин. Размеры: 167 х 101 х 182 мм. Вес: 1.5 кг.

    • Цена по запросу
      Добавить к заказу

      Quick-800L, держатель плат

      Держатель плат для прецизионных ремонтных работ.

    • Цена по запросу
      Добавить к заказу

      Quick-800S, держатель плат

      Держатель плат для прецизионных ремонтных работ.
