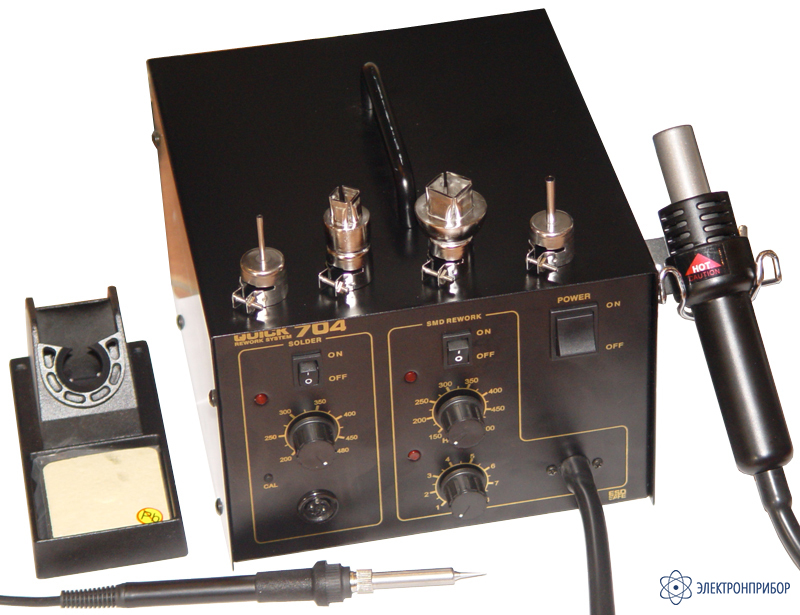

Quick-704 ESD — станция паяльная

Сохранить в PDF Распечатать
  • Особенности паяльной станции Quick-704 ESD:

    Двухканальная ремонтная станция, состоящая из блоков управления монтажным паяльником и термоинструментом нагрева горячего воздуха.

    • Рабочий инструмент станции перекрывает большинство работ по специфической работе по плавлению припоя.
    • Возможность работы блоков управления независимо друг от друга.
    • В каждом блоке управления реализована обратная связь по температуре.
    • Совмещение контактного и бесконтактного метода нагрева при пайке оплавлением припоя.
    • Термостойкий шнур питания паяльника.
    • Классический принцип нагрева с выделением тепла на паяльную насадку от нагревательного элемента.
    • Антистатическая защита (ESD).
  • Параметр Значения
    Потребляемая мощность 380 Вт
    Размеры 252х225х155 мм
    Вес 7,5 кг
    Блок управления паяльником
    Потребляемая мощность 50 Вт
    Выходное напряжение 24 В
    Температура

    200-480 °С

    Стабильность температуры

    ±2 °С

    Блок управления термофеном
    Входное напряжение

    ~220 В

    Компрессор диафрагменный
    Потребляемая мощность 320 Вт
    Расход воздуха

    24 л/мин.

    Температурный диапазон

    150-500 °С

    Стабильность температуры

    ±10 °С

  • Комплект поставки Quick-704 ESD

    Наименование Количество
    Блок управления 1
    Паяльник 1
    Подставка под паяльник 1
    Насадки для фена 4
    Насадки для демонтажного пистолета 3
    Проволочная вилка-захват 1
    Документация 1
  • Дополнительная комплектация Quick-704 ESD

    • Цена по запросу
      Добавить к заказу

      A-1121, насадка паяльная для Quick

      Одиночное, диаметр 6,4 мм, длина сопла 17 мм, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1125, насадка паяльная для Quick

      Квадрат: 10,0 х 10,0 (мм). Для выпаивания корпуса микросхемы типа QFP 10x10, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1180, насадка паяльная для Quick

      Квадрат: 18,2 х 18,2 (мм). Для выпаивания корпуса микросхемы типа BQFP 17x17, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1181, насадка паяльная для Quick

      Квадрат: 19,2 х 19,2 (мм). Для выпаивания корпуса микросхемы типа BQFP 19x19, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1183, насадка паяльная для Quick

      Параллель 16,0 х 8,0 (мм). Для выпаивания корпуса микросхемы типа SOJ 15x8, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1184, насадка паяльная для Quick

      Параллель 19,0 х 10,0 (мм). Для выпаивания корпуса микросхемы типа SOJ 18x8, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1185, насадка паяльная для Quick

      Параллель 11,9 х 10,0 (мм). Для выпаивания корпуса микросхемы типа TSOJ 13x10, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1186, насадка паяльная для Quick

      Нижний подогрев горячим воздухом, быстрый нагрев: за 10 сек достигает температуры 250 °С; встроенный термодатчик обеспечивает стабильность температуры подогрева; переключатель нагрев/охлаждение; используется в составе ремонтных станций для работы с BGA микросхемами; потребляемая мощность 460 Вт; диапазон рабочих температур 120 °С ... 250 °С; производительность воздушного потока 0.18 куб.м. в минуту; соответствует требованиям ESD-защиты.

    • Цена по запросу
      Добавить к заказу

      A-1188, насадка паяльная для Quick

      Квадрат: 10,0 х 10,0 (мм). Для выпаивания корпуса микросхемы типа PLCC 9x9 (20 pins), материал: титановый сплав.

    • Цена по запросу
      Добавить к заказу

      A-1189, насадка паяльная для Quick

      Квадрат: 36,5 х 36,5 (мм). Для выпаивания корпуса микросхемы типа PLCC 34x34 (100 pins), материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1191, насадка паяльная для Quick

      Параллель щелевидная: 26,0 х 2,0 (мм). Для выпаивания корпуса разъема типа SIP 25L, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1192, насадка паяльная для Quick

      Параллель щелевидная: 52,5 х 2,0 (мм). Для выпаивания корпуса разъема типа SIP 50L, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1203, насадка паяльная для Quick

      Квадрат: 35,2 х 35,2 (мм). Для выпаивания корпуса микросхемы типа QFP 35x35, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1214, насадка паяльная для Quick

      Параллель: 12,0 х 25,9 (мм). Для выпаивания корпуса микросхемы типа SOJ 10x26, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1215, насадка паяльная для Quick

      Квадрат: 42,5 х 42,5 (мм). Для выпаивания корпуса микросхемы типа QFP 42,5x42,5, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Есть в наличии
      1 825 руб.
      Добавить к заказу

      A-1257, насадка паяльная для Quick

      Параллель: 11,7 х 21 (мм). Для выпаивания корпуса микросхемы типа SOP 11x21, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1280, насадка паяльная для Quick

      Квадрат BGA: 24,0 х 24,0 (мм). Для выпаивания корпуса микросхемы типа BGA 24x24, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1281, насадка паяльная для Quick

      Квадрат BGA: 26,0 х 26,0 (мм). Для выпаивания корпуса микросхемы типа BGA 26x26, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1282, насадка паяльная для Quick

      Квадрат BGA: 31,0 х 31,0 (мм). Для выпаивания корпуса микросхемы типа BGA 31x31, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1283, насадка паяльная для Quick

      Квадрат BGA: 38,0 х 38,0 (мм). Для выпаивания корпуса микросхемы типа BGA 38x38, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1284, насадка паяльная для Quick

      Квадрат BGA: 41,0 х 41,0 (мм). Для выпаивания корпуса микросхемы типа BGA 41x41, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1285, насадка паяльная для Quick

      Квадрат BGA: 44,0 х 44,0 (мм). Для выпаивания корпуса микросхемы типа BGA 44x44, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1286, насадка паяльная для Quick

      Квадрат BGA: 15,0 х 15,0 (мм). Для выпаивания корпуса микросхемы типа BGA 15x15, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1300, насадка паяльная для Quick

      Одиночное, диаметр 8,4 мм, длина сопла 17 мм, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      A-1301, насадка паяльная для Quick

      Одиночное, диаметр 12,7 мм, длина сопла 17 мм, материал: титановый сплав, для паяльных станций Quick BETTER850 ESD, Quick-702, Quick-704, Quick-850A ESD, Quick-850AD ESD, Quick-850D, QUICK-885, Quick-990, Quick-990D, Quick-997.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-0,5C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, минимальный диаметр пятна 0,5 мм, длина рабочей части 15 мм, общая длина 40 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-0,8C, насадка паяльная для Quick

      Конус 0,8 мм, со скосом 45°, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-0,8D, насадка паяльная для Quick

      Отвертка, ширина шлица 0,8 мм, производитель Тайвань, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,2D, насадка паяльная для Quick

      Отвертка, ширина шлица 1,2 мм, толщина шлица 0,7 мм, длина рабочей части 17 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,2LD, насадка паяльная для Quick

      Отвертка удлиненная, ширина шлица 1,2 мм, толщина шлица 0,7 мм, длина рабочей части 25 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,5CF, насадка паяльная для Quick

      Цилиндр со скосом 60 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 1,5 мм, длина рабочей части 15 мм, общая длина 40 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,6D, насадка паяльная для Quick

      Отвертка, ширина шлица 1,6 мм, производитель Тайвань, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1C, насадка паяльная для Quick

      Нож шириной 4,7 мм, длина 12 мм, производитель Тайвань, для паяльных станций QUICK-203, QUICK-203H, QUICK-204, QUICK-204H.

    • Есть в наличии
      116 руб.
      Добавить к заказу

      QSS960-T-1CF, насадка паяльная для Quick

      Цилиндр со скосом 60 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 1,0 мм, длина рабочей части 15 мм, общая длина 40 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-2,4D, насадка паяльная для Quick

      Отвертка, ширина шлица 2,4 мм, толщина шлица 0,5 мм, длина поверхности для пайки 5 мм, длина рабочей части 17 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-2C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, диаметр цилиндра 2,0 мм, производитель Тайвань, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Есть в наличии
      146 руб.
      Добавить к заказу

      QSS960-T-2CF, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 2,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-3,2D, насадка паяльная для Quick

      Отвертка, ширина шлица 3,2 мм, толщина шлица 0,5 мм, длина поверхности для пайки 6,5 мм, длина рабочей части 17 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-3C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, диаметр цилиндра 3,0 мм, производитель Тайвань, для паяльных станций Quick969, Quick967 и др.

    • Есть в наличии
      116 руб.
      Добавить к заказу

      QSS960-T-3CF, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 3,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-4C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, минимальный диаметр пятна 4,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-4CF, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 4,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии (Quick969, Quick967, Quick963, Quick375B, Quick375B+, Quick936 и др.)

    • Цена по запросу
      Добавить к заказу

      QSS960-T-B, насадка паяльная для Quick

      Игла, диаметр закругления 0,5 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-H, насадка паяльная для Quick

      Конус/лопатка 1,2х3,5 мм, со скосом 25°, длина рабочей части 22,0 мм, общая длина 47мм, для паяльных станций Quick960 серии Quick969, Quick967 и др

    • Цена по запросу
      Добавить к заказу

      QSS960-T-I, насадка паяльная для Quick

      Игла, диаметр закругления 0,2мм, длина рабочей части 17 мм, общая длина 42мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-K, насадка паяльная для Quick

      Нож со скосом 45 градусов, ширина ножа 5,0мм, длина рабочей части 15 мм, общая длина 40мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-LB, насадка паяльная для Quick

      Игла удлиненная, диаметр закругления 0,2мм, длина рабочей части 25 мм, общая длина 51мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-R, насадка паяльная для Quick

      Для ЧИП компонентов, П-образная форма поверхности для пайки, для компонентов размером: длина 3,2мм * ширина 1,5мм * высота 2,0мм, ширина рабочей части - 5,1 мм, длина рабочей части 17мм, общая длина 42мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-RT, насадка паяльная для Quick

      Для ЧИП компонентов, П-образная форма поверхности для пайки, для компонентов размером: длина 2,0мм * ширина 2,5мм * высота 2,0мм, ширина рабочей части - 4,2 мм, длина рабочей части 17мм, общая длина 42мм для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      Quick-907 ESD, паяльник (для паяльной станции Quick-969, 967, 702, 704)

      Паяльник для паяльной станции Quick-969, 967, 702, 704, напряжение питания 24 В, мощность 60 Вт, со встроенной термопарой.

    • Цена по запросу
      Добавить к заказу

      Quick-989 ESD, термопинцет

      Термопинцет, предназначен для локального нагрева компонентов в условиях компактного монтажа, совместим с паяльными станциями различных типов (в комплект поставки не входят). Диапазон рабочих температур 200 °С - 480 °С, режим блокировки температуры жала для напряжение питания 24 В, мощность 50 Вт, статический потенциал жала менее 2 мВ, сопротивление заземления жала 2 Ω, соответствует требованиям ESD-защиты, паяльная станция в комплект не входит.
