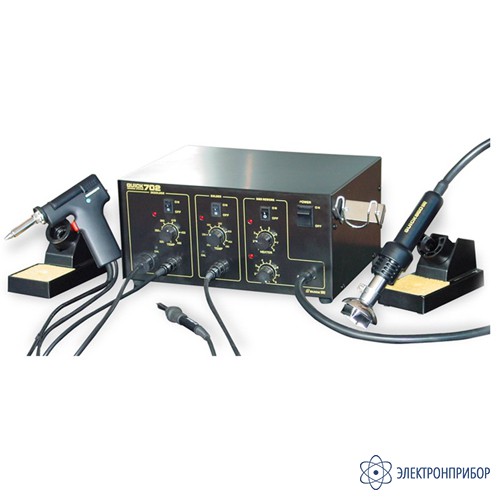

Quick-702 ESD — станция паяльная

Сохранить в PDF Распечатать
  • Особенности паяльной станции Quick-702:

    Аналог АТР-4302. Трехканальный ремонтный центр, независимая работа всех секций, потребляемая мощность 520 Вт, паяльная станция: керамический нагревательный элемент, напряжение питания паяльника 24 В, диапазон рабочих температур 200 °С - 480 °С, стабильность поддержания температуры ±1 °С,термофен: термостат обеспечивает постоянство температуры воздушного потока, диапазон рабочих температур 150 °С - 500 °С, производительность компрессора термофена 24 литра в минуту, оловоотсос: напряжение питания 36 В, разрежение 600 мм ртутного столба, производительность насоса 15 литров в минуту, диапазон рабочих температур 320 °С - 480 °С, соответствует требованиям ESD-защиты, в комплекте сменные насадки A1124, A1125, A1126, A1130.

  • Технические характеристики паяльной станции Quick-702:

    Параметр Значения
    Потребляемая мощность 520 Вт
    Напряжение питания паяльной станции ~220 В
    Блок управления паяльником
    Выходное напряжение 24 В
    Температурный диапазон

    200-480 °С

    Стабильность температуры

    ±1 °С

    Сопротивление между паяльной насадкой и заземлением блока управления

    <2 Ом

    Сверхмалый статический потенциал паяльной насадки

    <2 мВ

    Блок управления термофеном
    Входное напряжение

    ~220 В

    Пневматический насос

    Диафрагменный

    Объем воздуха

    24 л/мин.

    Температурный диапазон

    150-500 °С

    Блок управления демонтажным паяльником
    Входное напряжение 36 В
    Насос диафрагменный
    Отрицательное давление

    600 мм ртутного столба

    Максимальный расход воздуха

    15 л/мин.

    Температурный диапазон

    320-480 °С

    Габаритные размеры 335х253х160 мм
    Вес 13,3 кг
  • Комплект поставки Quick-702 ESD

    Наименование Количество
    Блок управления 1
    Демонтажный пистолет 1
    Паяльник с насадкой QSS-960-T-I 1
    Подставка для демонтажного пистолета 1
    Подставка для паяльника 1
    Насадка для термофена 4
    Насадка для демонтажного пистолета 3
    Термостойкий захват для смены наконечников 1
    Комплект ЗИП для демонтажного пистолета 1
    Документация 1
  • Дополнительная комплектация Quick-702 ESD

    • Есть в наличии
      1 593 руб.
      Добавить к заказу

      A1127, наконечник

      Наконечник для пайки горячим воздухом

    • 1 593 руб.
      Добавить к заказу

      A1128, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1129, наконечник

      Наконечник для пайки горячим воздухом.

    • Цена по запросу
      Добавить к заказу

      A1130, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1131, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1134, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 829 руб.
      Добавить к заказу

      A1135, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 829 руб.
      Добавить к заказу

      A1136, наконечник

      Наконечник для пайки горячим воздухом.

    • Есть в наличии
      2 242 руб.
      Добавить к заказу

      A1137, наконечник

      Наконечник для пайки горячим воздухом.

    • 2 242 руб.
      Добавить к заказу

      A1138, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 829 руб.
      Добавить к заказу

      A1139, наконечник

      Наконечник для пайки горячим воздухом.

    • 2 242 руб.
      Добавить к заказу

      A1140, наконечник

      Наконечник для пайки горячим воздухом.

    • 2 242 руб.
      Добавить к заказу

      A1141, наконечник

      Наконечник для пайки горячим воздухом.

    • 2 242 руб.
      Добавить к заказу

      A1182, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1187, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1257, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1258, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1259, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 593 руб.
      Добавить к заказу

      A1260, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 829 руб.
      Добавить к заказу

      A1261, наконечник

      Наконечник для пайки горячим воздухом.

    • 1 829 руб.
      Добавить к заказу

      A1262, наконечник

      Наконечник для пайки горячим воздухом.

    • 2 242 руб.
      Добавить к заказу

      A1263, наконечник

      Наконечник для пайки горячим воздухом.

    • 2 242 руб.
      Добавить к заказу

      A1264, наконечник

      Наконечник для пайки горячим воздухом.

    • 2 242 руб.
      Добавить к заказу

      A1265, наконечник

      Наконечник для пайки горячим воздухом.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-0,5C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, минимальный диаметр пятна 0,5 мм, длина рабочей части 15 мм, общая длина 40 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-0,8C, насадка паяльная для Quick

      Конус 0,8 мм, со скосом 45°, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-0,8D, насадка паяльная для Quick

      Отвертка, ширина шлица 0,8 мм, производитель Тайвань, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,2D, насадка паяльная для Quick

      Отвертка, ширина шлица 1,2 мм, толщина шлица 0,7 мм, длина рабочей части 17 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,2LD, насадка паяльная для Quick

      Отвертка удлиненная, ширина шлица 1,2 мм, толщина шлица 0,7 мм, длина рабочей части 25 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,5CF, насадка паяльная для Quick

      Цилиндр со скосом 60 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 1,5 мм, длина рабочей части 15 мм, общая длина 40 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1,6D, насадка паяльная для Quick

      Отвертка, ширина шлица 1,6 мм, производитель Тайвань, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-1C, насадка паяльная для Quick

      Нож шириной 4,7 мм, длина 12 мм, производитель Тайвань, для паяльных станций QUICK-203, QUICK-203H, QUICK-204, QUICK-204H.

    • Есть в наличии
      116 руб.
      Добавить к заказу

      QSS960-T-1CF, насадка паяльная для Quick

      Цилиндр со скосом 60 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 1,0 мм, длина рабочей части 15 мм, общая длина 40 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-2,4D, насадка паяльная для Quick

      Отвертка, ширина шлица 2,4 мм, толщина шлица 0,5 мм, длина поверхности для пайки 5 мм, длина рабочей части 17 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-2C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, диаметр цилиндра 2,0 мм, производитель Тайвань, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Есть в наличии
      146 руб.
      Добавить к заказу

      QSS960-T-2CF, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 2,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-3,2D, насадка паяльная для Quick

      Отвертка, ширина шлица 3,2 мм, толщина шлица 0,5 мм, длина поверхности для пайки 6,5 мм, длина рабочей части 17 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-3C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, диаметр цилиндра 3,0 мм, производитель Тайвань, для паяльных станций Quick969, Quick967 и др.

    • Есть в наличии
      116 руб.
      Добавить к заказу

      QSS960-T-3CF, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 3,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-4C, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, минимальный диаметр пятна 4,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-4CF, насадка паяльная для Quick

      Цилиндр со скосом 45 градусов, заводское лужение только поверхности пятна, минимальный диаметр пятна 4,0 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии (Quick969, Quick967, Quick963, Quick375B, Quick375B+, Quick936 и др.)

    • Цена по запросу
      Добавить к заказу

      QSS960-T-B, насадка паяльная для Quick

      Игла, диаметр закругления 0,5 мм, длина рабочей части 17 мм, общая длина 42 мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-H, насадка паяльная для Quick

      Конус/лопатка 1,2х3,5 мм, со скосом 25°, длина рабочей части 22,0 мм, общая длина 47мм, для паяльных станций Quick960 серии Quick969, Quick967 и др

    • Цена по запросу
      Добавить к заказу

      QSS960-T-I, насадка паяльная для Quick

      Игла, диаметр закругления 0,2мм, длина рабочей части 17 мм, общая длина 42мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-K, насадка паяльная для Quick

      Нож со скосом 45 градусов, ширина ножа 5,0мм, длина рабочей части 15 мм, общая длина 40мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-LB, насадка паяльная для Quick

      Игла удлиненная, диаметр закругления 0,2мм, длина рабочей части 25 мм, общая длина 51мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-R, насадка паяльная для Quick

      Для ЧИП компонентов, П-образная форма поверхности для пайки, для компонентов размером: длина 3,2мм * ширина 1,5мм * высота 2,0мм, ширина рабочей части - 5,1 мм, длина рабочей части 17мм, общая длина 42мм, для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      QSS960-T-RT, насадка паяльная для Quick

      Для ЧИП компонентов, П-образная форма поверхности для пайки, для компонентов размером: длина 2,0мм * ширина 2,5мм * высота 2,0мм, ширина рабочей части - 4,2 мм, длина рабочей части 17мм, общая длина 42мм для паяльных станций Quick960 серии Quick969, Quick967 и др.

    • Цена по запросу
      Добавить к заказу

      Quick-907 ESD, паяльник (для паяльной станции Quick-969, 967, 702, 704)

      Паяльник для паяльной станции Quick-969, 967, 702, 704, напряжение питания 24 В, мощность 60 Вт, со встроенной термопарой.

    • Цена по запросу
      Добавить к заказу

      Quick-989 ESD, термопинцет

      Термопинцет, предназначен для локального нагрева компонентов в условиях компактного монтажа, совместим с паяльными станциями различных типов (в комплект поставки не входят). Диапазон рабочих температур 200 °С - 480 °С, режим блокировки температуры жала для напряжение питания 24 В, мощность 50 Вт, статический потенциал жала менее 2 мВ, сопротивление заземления жала 2 Ω, соответствует требованиям ESD-защиты, паяльная станция в комплект не входит.
