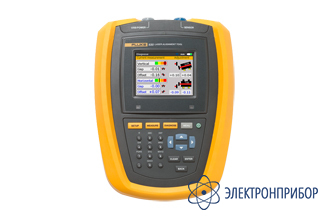

Fluke 830 — лазерный инструмент для центрирования вала

Сохранить в PDF Распечатать
  • Назначение лазерного инструмента для центрирования вала Fluke 830

    Fluke 830 выполняет сложные расчеты центрирования вала, то есть Вы сможете получить необходимые ответы для быстрого центрирования машины и поддержания работы предприятия. Усовершенствованный пользовательский интерфейс выдает результаты, для понимания которых не требуются обширные знания центрирования, а уникальное комбинированное отображение результатов муфты и коррекции ножек (вертикальной и горизонтальной) в реальном выражении позволяет легко предпринять необходимые меры.

    Поскольку простой машины стоит дорого, повторяемость тестов играет критически важную роль. Fluke 830 использует запатентованную прецизионную систему центрирования с одним лазером, которая обеспечивает точность и повторяемость результатов измерений, так что вы можете быть уверены, что проблемы центрирования будут решены.

    Особенности лазерного инструмента для центрирования вала Fluke 830

    • Технология измерения одинарным лазером означает меньшее количество ошибок из-за отдачи и высокую точность данных
    • Интуитивный направляемый пользовательский интерфейс позволяет быстро и легко выполнить центрирование машины
    • Измерительный режим компаса позволяет выполнять универсальные, надежные и повторяемые измерения с помощью активированного электронного инклинометра
    • Динамическая проверка допусков машины обеспечивает постоянную корректировку центрирования, так что известно, когда машина находится в допустимом диапазоне
    • Уникальный режим увеличения позволяет работать с большими нарушениями центрирования, виртуально увеличивая размер лазерного детектора
    • Защита данных гарантирует доступность данных в нужный момент с функциями автосохранения и продолжения работы
  • Технические характеристики лазерного инструмента для центрирования вала Fluke 830

    Параметр Значение
    Компьютер
    Процессор Intel XScale PXA270 на частоте 312 МГц
    Память 64 МБ ОЗЦ, 64 МБ флэш
    Дисплей Тип: TFT, традиционный (читаемый на солнце), 65 535 цветов, светодиодная подсветка
    Интегрированный датчик освещенности для автоматической подстройки яркости дисплея в зависимости от освещения, позволяющий увеличить время автономной работы
    Разрешение: 320 x 240 точек;
    Размеры: диагональ 89 мм (3,5 дюйма)
    Элементы клавиатуры: настройка, измерение, диагностика, меню, очистка, ввод, клавиши «назад», крестик курсора навигации, буквенно-цифровая клавиатура и кнопка вкл./выкл.
    Светодиодные индикаторы Многоцветный светодиодный индикатор состояния лазера и центрирования
    Многоцветный светодиодный индикатор состояния батареи
    Источник питания Встроенная литий-ионная полимерная перезаряжаемая батарея: 7,4 В / 2,6 Ач (для дополнительного компьютера) со стандартным временем работы 17 часов (на базе рабочего цикла 33 % измерение, 33 % вычисление и 33 % бездействие)
    Внешний интерфейс Хост USB и устройство USB (подчиненное)
    Встроенная беспроводная связь, класс 1, мощность передачи 100 мВт
    RS232 (последовательный) для датчика
    Розетка для сетевого адаптера / зарядного устройства
    Защита от условий среды IP 65 (устойчивость к пыли и брызгам воды), ударопрочность
    Относительная влажность от 10 до 90 %
    Рабочая температура от –10 до +50 °C (от 14 до 122 °F)
    Температура хранения От –20 до 60 °C (от –4 до 140 °F)
    Размеры 220 мм x 165 мм x 45 мм (8,7 д. x 6,5 д. x 1,8 д.)
    Масса 742 г / 1,64 фунта
    Датчик
    Принцип измерения Коаксиальный, отраженный лазерный луч
    Защита от условий среды IP 67 (может быть погружен под воду, устойчив к пыли)
    Защита внешней засветки Да
    Температура хранения от –20 до 80 °C (от –4 до 176 °F)
    Рабочая температура от 0 до 55 °C (от 32 до 131 °F)
    Размеры 107 мм x 70 мм x 49 мм (4 1/4 д. x 2 3/4 д. x 2 д.)
    Масса 177 г (6 1/2 унций)
    Лазер Тип: полупроводниковый лазер Ga-Al-As
    Длина волны (стандартная) 675 нм (красный, видимый)
    Класс безопасности: класс 2, FDA 21 CFR 1000 и 1040
    Мощность луча: < 1 мВт
    Меры предосторожности: не смотрите на лазерный луч
    Детектор Площадь измерения: неограниченная, динамически расширяемая
    (патент США 6,040,903)
    Разрешение: 1 мкм; точность (прибл.): > 98 %
    Инклинометр Диапазон измерения: от 0 до 360°; разрешение: < 1°
    Призма
    Тип призма с крышей 90°; точность (прибл.): > 99 %
    Защита от условий среды IP 67 (может быть погружен под воду, устойчив к пыли)
    Рабочая температура От –20 до 60 °C (от –4 до 140 °F)
    Температура хранения от –20 до 80 °C (от –4 до 176 °F)
    Размеры 100 мм x 41 мм x 35 мм (4 д. x 1 5/8 д. x 1 3/8 д.)
    Масса 65 г (2 1/2 унции)
    Футляр для переноски
    Размеры 565 мм x 343 мм x 127 мм (22 1/4 д. x 13 1/2 д. x 5 д.)
    Масса, включая все стандартные компоненты 5,6 кг (12,3 фунта)
  • Комплект поставки Fluke 830

    Наименование Количество
    1. Лазерный инструмент для центрирования Fluke 830 1
    2. Лазерный датчик 1
    3. Лазерная призма 1
    4. Монтажный кронштейн цепного типа с опорами 150 мм 2
    5. Опора 300 мм 4
    6. Тряпка для очистки из микроволокна 1
    7. Кабель датчика 1
    8. Кабель ПК 1
    9. Накопитель USB 1
    10. Кабель накопителя USB 1
    11. Рулетка 1
    12. Модуль беспроводной связи Bluetooth® 1
    13. Питание, сетевой адаптер 1
    14. Комплект инструкций и футляр 1
