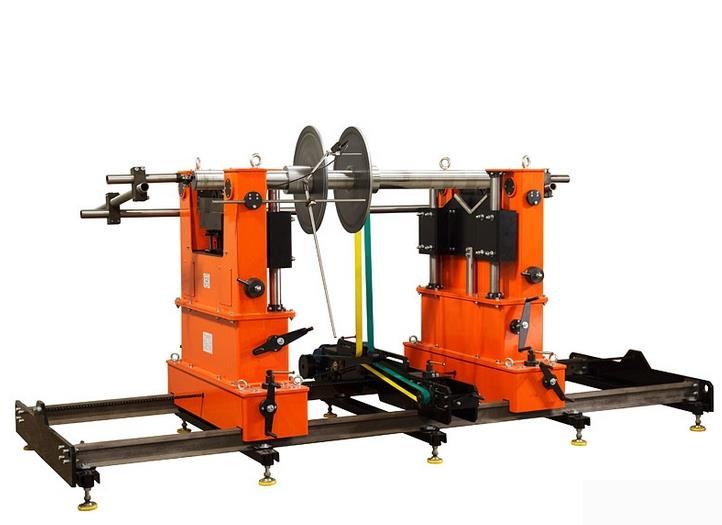

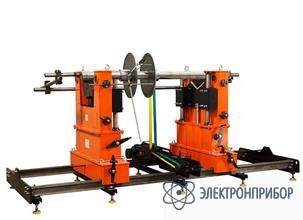

СБУ-3000 — универсальный балансировочный стенд зарезонансного типа (до 3000 кг)

Сохранить в PDF Распечатать
  • Назначение стенда СБУ-3000:

    Станок балансировочный, универсальный зарезонансного типа СБУ-3000, рассчитанн на массу роторов от 50,0 до 3000 кг. Выбор зарезонансного типа станков (с податливыми опорами), обусловлен рядом их преимуществ:

    • универсальность применения, что важно для условий ремонтных предприятий;
    • отсутствие сложного фундамента и простота монтажа балансировочного станка в цехе;
    • простота использования за счет применения микропроцессорных систем управления.

    Станки серии СБУ практически не требуют технического обслуживания, кроме текущего. Ремонт станков производится блочно, заменой узлов.

    Для управления балансировочными станками серии СБУ используется система управления и расчетов «SSB», изготовленная на базе компьютера с активным экраном.

    Основным элементом зарезонансного балансировочного станка являются податливые (колеблющиеся) опоры, по принципу действия напоминающие маятник. Чем меньше затухание (от трения в подшипниках) в опоре, тем выше чувствительность станка, и шире диапазон масс роторов, которые можно балансировать на данном станке.

    Для станков используются механические и гидравлические укладчики, позволяющие избежать динамических нагрузок на шейки валов и на опорные подшипники балансировочного станка.

    Реализована возможность балансировки роторов с различным расположением опорных шеек ротора, и мест установки приводного ремня. В них реализован полный набор алгоритмов балансировки, которые могут понадобиться специалисту при работе. Система управления станком позволяет проводить балансировочные работы как с «новыми» (для станка) роторами, так и с роторами, коэффициенты чувствительности которых уже хранятся в памяти системы управления.

    В процессе проведения балансировки система управления может останавливать ротор в любом заданном положении, тяжелой точкой вверх, вниз, и т. д. Это позволяет снизить общие трудозатраты при проведении балансировочных работ.

    По итогам проведения балансировочных работ автоматически формируется протокол балансировки. Этот протокол сохраняется в памяти балансировочного прибора, и, при необходимости, может быть распечатан на принтере, входящем в состав поставки балансировочного станка.

  • Основные технические характеристики стенда СБУ-3000:

    Параметр Значения
    Максимальная масса ротора, кг 3000,0
    Минимальная масса ротора, кг 50,0
    Максимальный диаметр ротора, мм 2000
    Диаметр опорных шеек ротора, мм 20 - 350
    Расстояние между серединами опорных шеек ротора, мм 240 / 2700
    Тип опор ролики
    Чувствительность, г х мм/кг 0,1
    Частота вращения ротора при балансировке, об/мин 300
    Тип электродвигателя асинхронный, с регулируемой частотой
    Мощность электродвигателя, кВт 5,5
    Тип передачи плоский ремень
    Система управления станком SSB
    Длина основания станка, мм 3100
    Масса станка не более, кг 1100
