Баланс-СК 2 с мобильным термопринтером — прибор балансировки станков - качалок по потребляемой мощности

Сохранить в PDF Распечатать

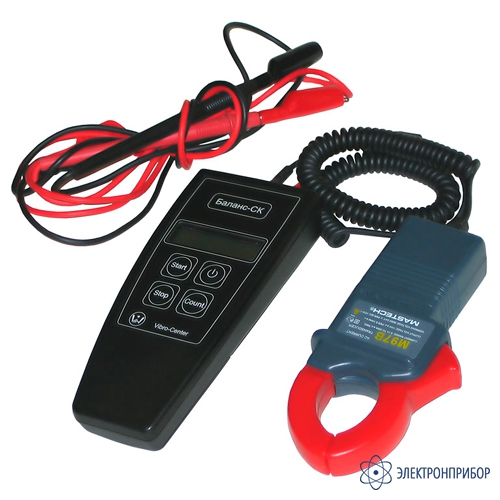

  • Переносный прибор Баланс-СК 2 предназначен для проведения оперативной балансировки станков-качалок с использованием ваттметрграмм. Исполнение для работы при температурах до -40 оС. В поставку входит мобильный термопринтер.

    Назначение прибора Баланс-СК2:

    При помощи прибора Баланс-СК2 можно производить балансировку по ваттметрграммам. Использование для балансировки СК графика изменения потребляемой мощности за цикл качания по сравнению с использованием для этой цели тока электродвигателя, измеряемого при помощи токоизмерительных клещей позволяет в несколько раз повысить эффективность процесса балансировки. В конечном итоге это уменьшает удельное потребление энергии на добычу нефти и снизить износ оборудования.

    Для снятия ваттметрграммы необходимо открыть крышку силового шкафа управления СК, к одной жиле питающего кабеля подключить измерительные токовые клещи и подключить к фазе и нейтрали выходных клемм пускателя станции управления два зажима типа "крокодил". Сигналы, пропорциональные потребляемому току и питающему напряжению поступают в прибор по общему кабелю. На основании усреднения мгновенных значений потребляемой мощности за каждый период питающей сети в приборе на экране прибора строится график изменения мощности, охватывающий несколько циклов работы станка-качалки.

    На основании анализа ваттметрграммы внутренняя программа прибора Баланс-СК2 автоматически рассчитывает коэффициент небаланса, даются рекомендации по корректировке смещения балансировочного груза. Применение на ваттметрграмме временных отметок о верхнем положении полированного штока, вводимых пользователем нажатием клавиши "Count" на клавиатуре прибора в процессе снятия ваттметрграммы (на графиках это вертикальные линии) позволяет конкретно указывать направление смещения груза. Если первичная процедура балансировки выполнена недостаточно эффективно, то проведя после балансировки повторное измерение и расчет можно, используя специализированный алгоритм расчета, точно определить необходимую величину смещение груза.

    Для удобства практического применения прибора в нем использован небольшой графический экран, имеющий разрешение 32 на 122 точки, что вполне достаточно для просмотра на экране ваттметрграмм, зарегистрированных в процессе балансировки станков-качалок. Такой визуальный анализ формы ваттметрграммы позволяет подготовленному пользователю проводить диагностику состояния штангового насоса и поиск дефектов по форме сигналов непосредственно на месте. В приборе предусмотрена память для хранения 60 ваттметрграмм. Сохраненные данные можно переписать в компьютер при помощи встроенного в прибор ИК порта (опция прибора).

  • Технические параметры прибора Баланс-СК 2:

    Параметр Значения
    Время проведения одной непрерывной регистрации до 80 секунд
    Диапазон измеряемых токов 1 - 100 A
    Диапазон измеряемых напряжений 200 - 250 В
    Объем памяти для хранения архива ваттметрграмм 60 ед.
    Источник питание прибора - аккумуляторы АА 2 шт.
    Время непрерывной работы от аккумуляторов 10 часов
    Диапазон рабочих температур прибора, градусов -40 ... +50
  • Комплект поставки Баланс-СК 2 с мобильным термопринтером

    Наименование Количество
    1. Переносной прибор для балансировки станков-качалок Баланс-СК 2 1
    2. Мобильный термопринтер 1
