АТН-144x-SW — программное обеспечение для АТН-1441, АТН-1443, АТН-1446

Программное обеспечение АТН-144х_SW предназначено для управления источниками питания АТН-1441, АТН-1443, АТН-1446 от персонального компьютера.

Внимание! Подключение источника питания производится через преобразователь USB-RS-232 АСЕ-1001 с предварительной установкой драйверов данного преобразователя. Через стандартные преобразователи USB-RS-232 источники питания АТН-1441, АТН-1443, АТН-1446 управляться от ПК не будут!!!

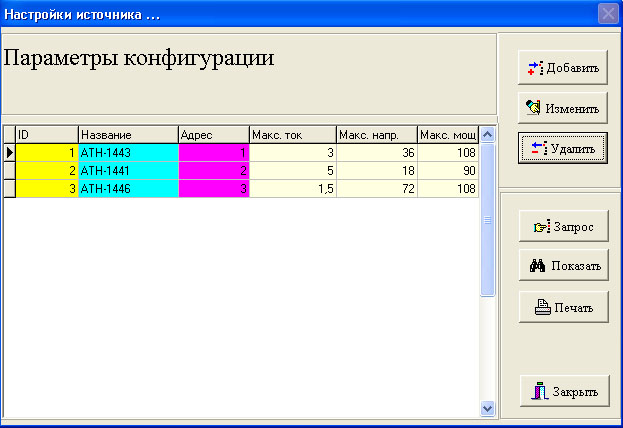

Работа с прибором начинается с настройки конфигурации прибора при помощи панели инструментов. Эта панель используется при работе нескольких приборов под управлением одного компьютера или для установки параметров нового источника питания.

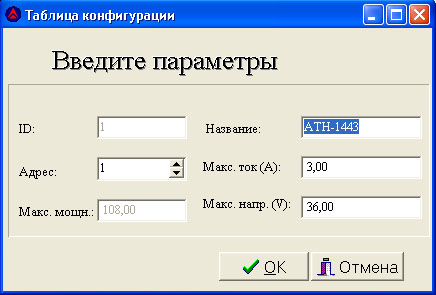

Пользователь может добавить новый прибор в систему и для него необходимо установить параметры. При этом, при добавлении в систему нового прибора его название и адрес не должны совпадать с уже существующими.

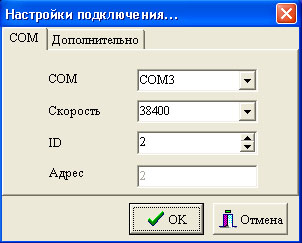

Подключение источника питания производится по интерфейсу RS-232, параметры соединения через который пользователь тоже может настроить

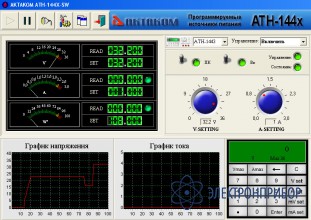

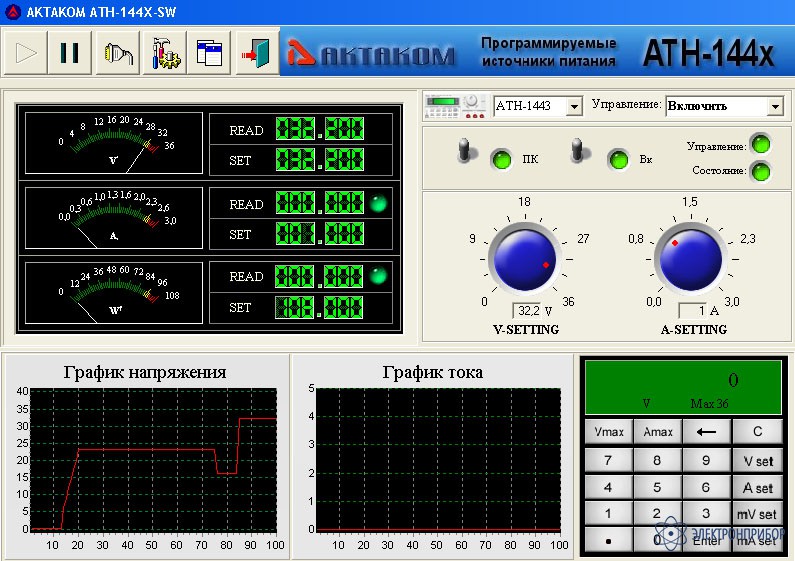

Главная панель программного обеспечения АТН-144х_SW выглядит следующим образом:



Устанавливая положение виртуальных переключателей можно задать управление от ПК:



Или локальное (с передней панели) управление источником питания:



Установка выходных параметров источника питания может производиться двумя способами (рассмотрим на примере установки выходного напряжения):

• при помощи виртуального поворотного регулятора:


• при помощи цифровой клавиатуры:

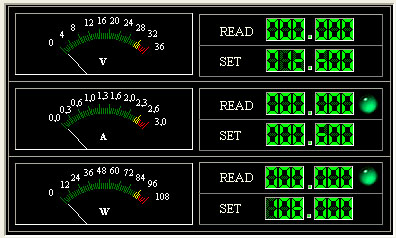

Панель индикации служит для отображения в аналоговом и цифровом видах установленных и текущих значений напряжения, тока и мощности.



На аналоговых (стрелочных) индикаторах, расположенных в левой части панели, отображаются текущие значения напряжения (V), тока (A) и мощности (W).
На цифровых индикаторах, расположенных в правой части панели, отображаются установленные (SET) и считанные (READ) значения напряжения, тока и мощности.

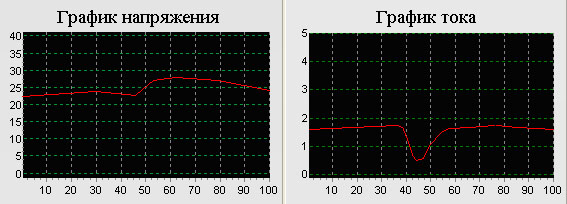

Панель графиков служит для отображения текущих значений напряжения и тока в виде графика.



При этом масштаб графика можно изменить.

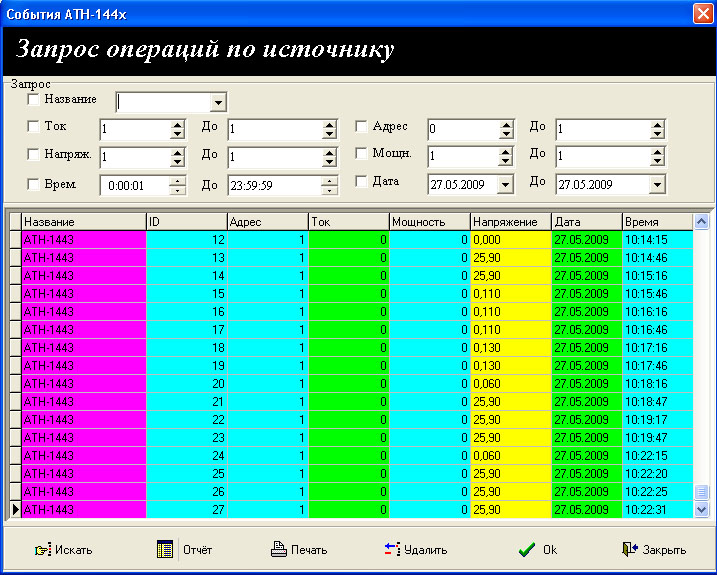

Программное обеспечение АТН-144х_SW позволяет сохранять данные для последующего анализа. Для этого предусмотрен журнал событий, который можно просмотреть на отдельной закладке и в дальнейшем распечатать.
