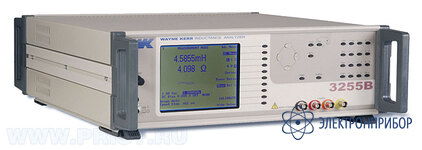

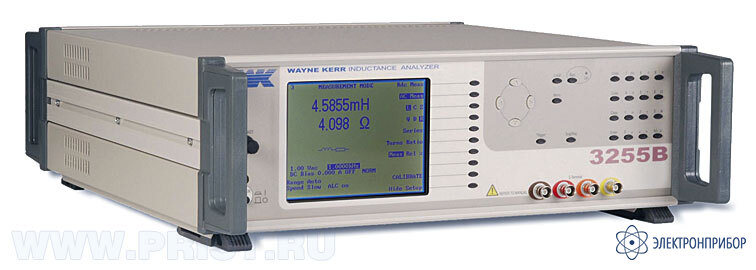

WK 3255BL — анализатор индуктивности

Сохранить в PDF Распечатать
  • Назначение измерителя RLC WK 3255BL:

    Анализатор индуктивности WK 3255BL: Частота тест-сигнала 20 Гц - 200 кГц (более 800 фиксированных частот); Сопротивление до 2 МОм; Индуктивность до 1 кГн; Емкость до 250 мФ; Коэффициент трансформации от 1:100 до 100:1; Уровень тест-сигнала 1 мВ - 10 В; Базовая погрешность 0,1%; Измерение коэффициента трансформации трансформаторов; Внутренний источник 1 А и внешний источник до 125 А (модуль 3265В); Интерфейс GPIB (опция); Масса 11 кг.

    Особенности измерителя RLC WK 3255BL:

    • Диапазон частот от 20 МГц до 200 кГц;
    • Скорость измерений до 20 в секунду;
    • Базовая погрешность 0,1%;
    • Постоянное смещение до 125 А;
    • Режим сортировки компонентов (опция);
    • Измерение коэффициента трансформации;
    • Интерфейс КОП (опция).
  • Технические характеристики измерителя RLC WK 3255BL:

    Параметр Значения
    ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
    Сопротивление до 2 МОм с разрешением до 0,05 мОм
    Емкость (С) до 250 мФ с разрешением до 0,01 пФ
    Индуктивность (L) до 1 кГн с разрешением до 1 нГн
    Коэффициент трансформации от 1:100 до 100:1
    Базовая погрешность ±0,1%
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 20 Гц - 200 кГц
    Уровень тест-сигнала 1 мВ - 10 В
    50 мкА - 200 мА
    Погрешность установки частоты ±0,01%
    Погрешность установки уровня ±2% по напряжению и току (увеличивается до ±4% при частотах ниже 100 кГц)
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Внутренний источник (опция) 1 мА - 1 А (не менее 14 В)
    Внешний источник (модуль 3265В) от 25 до 125 А (5 модулей 3265В) с шагом от 0,025 А
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений абсолютные значение
    Режим усреднения 4 уровня
    ДИСПЛЕЙ
    Скорость измерений до 20 измерений в секунду
    Формат индикации основной и вспомогательный параметр
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 0оС ... 50 оС и относительная влажность 85%
    Напряжение питания 100 В / 240 В, 50/60 Гц
    Габаритные размеры 150 х 440 х 520 мм
    Масса 11 кг
  • Комплект поставки WK 3255BL

    Наименование Количество
    1. Измеритель RLC WK 3255BL 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
  • Дополнительная комплектация WK 3255BL
