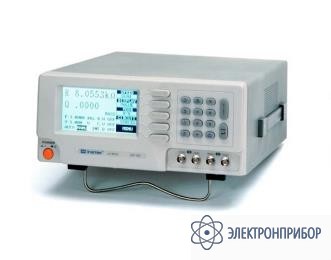

LCR-7826 — цифровой прецизионный измеритель RLC параметров

Сохранить в PDF Распечатать
  • Особенности измерителя LCR-7826:

    Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления.

    • Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
    • Базовая погрешность 0,1%
    • Тест-сигнал 100 Гц - 2 кГц (16 частот)
    • Последовательная/параллельная схема замещения
    • Внутренне смещение 2 В, внешнее смещения до 30 В
    • Запись/считывание до 100 профилей
    • Одновременная индикация двух результатов измерения
    • Измерение в абсолютных и относительных единицах, Δ- измерения
    • Усреднение результатов измерения (1 – 255)
    • Программная компенсация начальной емкости и сопротивления
    • Большой высококонтрастный ЖК-дисплей с подсветкой
    • Интерфейс для сортировки компонентов.
  • Технические характеристики измерителя LCR-7826:

    Параметр Значения
    ИЗМЕРЕНИЕ RLC
    Сопротивление (R, ESR) 0,05…6,25 Ом – 410 кОм…40 МОм
    Емкость (C) 2…200 пФ –250 мкФ…25000 мкФ
    Индуктивность (L) 5 мкГн…500 мкГн – 650 Гн
    Добротность (Q) 0,0001 – 9999
    Тангенс угла потерь (D) 0,0001 – 9999
    Погрешность ± 0,1%
    Время измерения 34 мс
    Режимы измерения R/Q, C/D, C/R, L/Q
    Запуск измерений Автоматический или ручной
    Схема измерения Параллельная/последовательная (ручной выбор)
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 100 Гц – 2 кГц (16 фиксированных установок)
    Уровень тест-сигнала 100 мВ - 1,275 мВ (шаг 5 мВ)
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Внутренний источник 2 В
    Внешний источник 0 В - 30 В (максимальный ток 200 мА)
    ПАМЯТЬ
    Функции Запись/считывание установленных параметров измерения
    Объем памяти 100 ячеек
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений Абсолютное значение, Δ-измерение, Δ-измерение в %
    Режим усреднения 1…255 измерений
    ДИСПЛЕЙ
    Тип индикатора ЖКИ матрица (240х128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив., Δ, Δ%), индикаторы параметров режима измерения, меню режимов настройки
    Формат индикации 5 разрядов на основной шкале
    4 разряда на дополнительной шкале
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации +10 °С…+50 °С и относительная влажность до 85%
    Напряжение питания 100 В…240 В, 50/60 Гц
    Габаритные размеры 330х149х437 мм
    Масса 5,5 кг
    • 3 кГц/n, где n диапазон 13 до 250 (частота от 12 Гц до 230,77 Гц);
    • 60 кГц/n, где n диапазон 4 до 256 (частота от 234,38 Гц до 15 кГц);
    • 200 кГц/n, где n диапазон 1 до 13 (частота от 15,385 кГц до 200 кГц).
  • Комплект поставки LCR-7826

    Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Измерительный 4-проводный кабель LCR- 06A 1
    4. Документация 1
