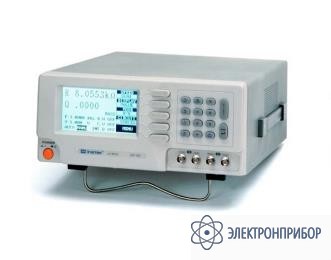

LCR-7821 — цифровой прецизионный измеритель RLC параметров

Сохранить в PDF Распечатать
  • Особенности измерителя LCR-7821:

    Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления.

    • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления, комплекс. сопротивления (Z) и фазового сдвига между током и напряжением
    • Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
    • Базовая погрешность 0,1%
    • Тест-сигнала: 12 Гц - 200 кГц
    • Программная компенсация начальной емкости и сопротивления
    • Последовательная/параллельная схема замещения
    • Постоянное смещение (внутренне или внешнее)
    • Одновременная индикация двух результатов измерения
    • Измерение в абсолютных и относительных единицах, Δ-измерения
    • Усреднение результатов измерения
    • Запись/считывание до 100 профилей
    • Большой высококонтрастный ЖК-дисплей с подсветкой
    • Интерфейс RS-232.
  • Технические характеристики измерителя LCR-7821:

    Параметр Значения
    ИЗМЕРЕНИЕ RLC
    Сопротивление (R, ESR) 0,05…6,25 Ом – 410 кОм…40 МОм
    Емкость (C) 0,2…20 пФ –2, мФ…200 мФ
    Индуктивность (L) 0,05 мкГн…5 мкГн – 5417 Гн
    Добротность (Q) 0,0001 – 9999
    Тангенс угла потерь (D) 0,0001 – 9999
    Погрешность ± 0,1%
    Фазовый сдвиг -180,00...+180,00°
    Режимы измерения R/Q, C/D, C/R, L/Q, L/R, Z/θ
    Запуск измерений Автоматический или ручной
    Схема измерения Параллельная/последовательная (ручной выбор)
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 12 Гц – 200 кГц (504 фиксированные установоки)
    Уровень тест-сигнала 5 мВ - 1,275 мВ (шаг 5 мВ)
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Внутренний источник 2 В
    Внешний источник 0-35 В (максимальный ток 200 мА)
    ПАМЯТЬ
    Функции Запись/считывание установленных параметров измерения
    Объем памяти 100 ячеек
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений Абсолютное значение, Δ-измерение, Δ-измерение в %
    Режим усреднения 1…255 измерений
    ДИСПЛЕЙ
    Тип индикатора ЖКИ матрица (240х128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C, Z), дополнительный экран (Q, D, Rэквив., Δ, Δ%, θ), индикаторы параметров режима измерения, меню режимов настройки
    Формат индикации 5 разрядов на основной шкале
    4 разряда на дополнительной шкале
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации +10 °С…+50 °С и относительная влажность до 85%
    Напряжение питания 100 В…240 В, 50/60 Гц
    Габаритные размеры 330х149х437 мм
    Масса 5,5 кг
  • Комплект поставки LCR-7821

    Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Измерительный 4-проводный кабель LCR- 06A 1
    4. Документация 1
