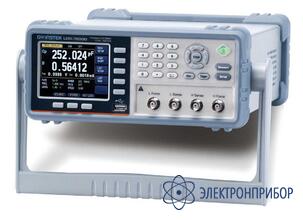

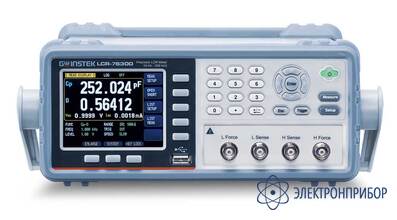

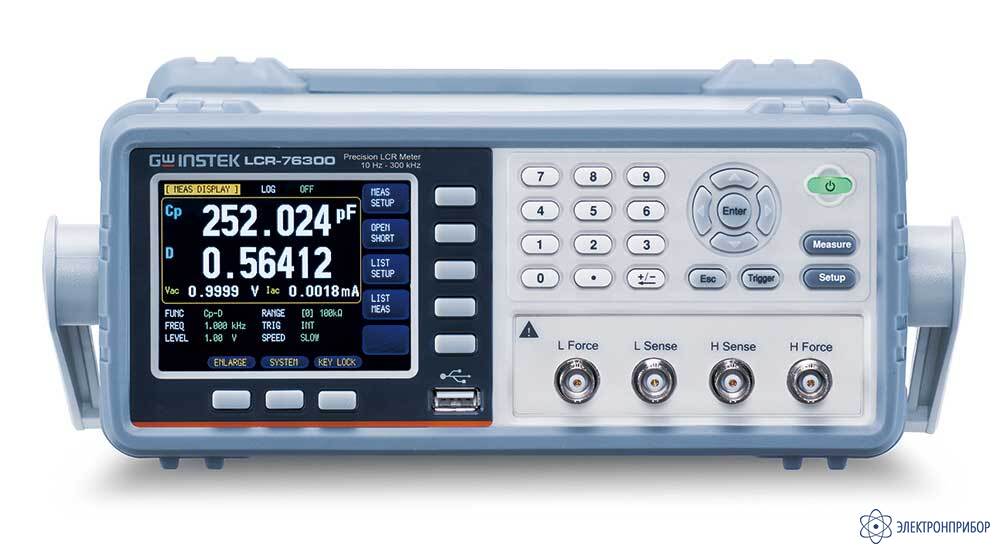

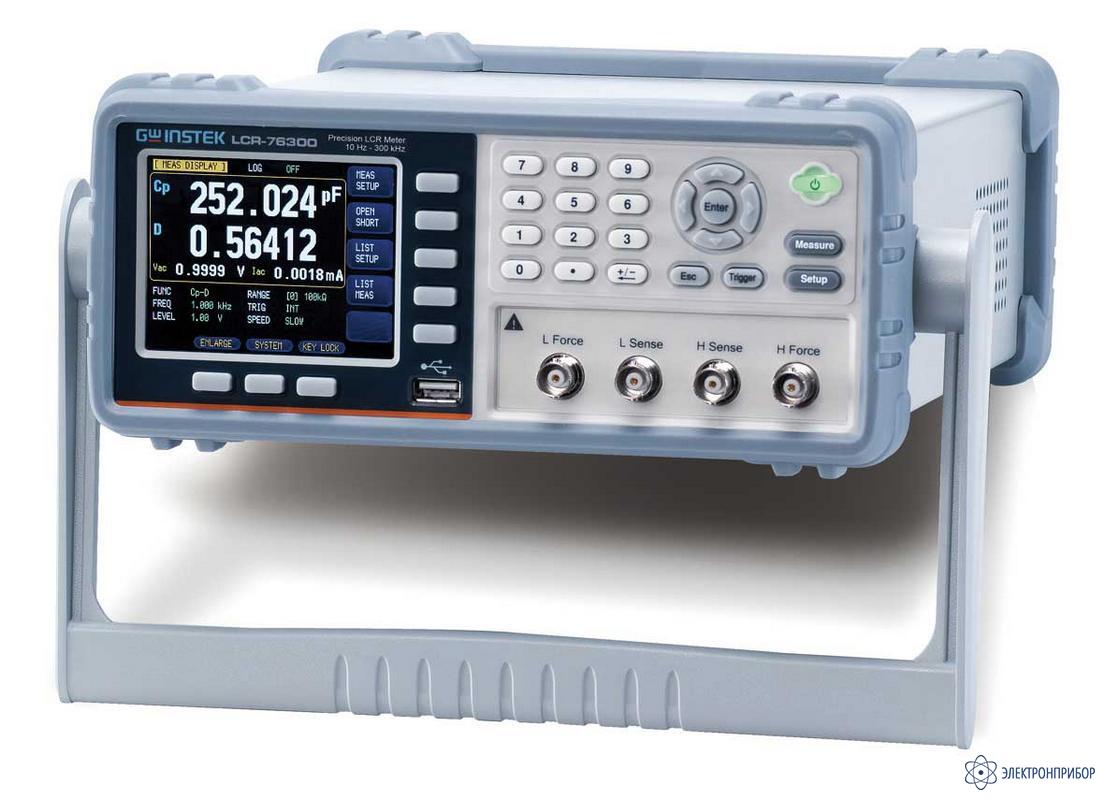

LCR-76002 — измеритель импеданса прецизионный

Код товара: 37820
    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      71516-18 до 15.06.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Описание измерителя импеданса прецизионного LCR-76002:

    Измерители импеданса прецизионные LCR-76002 производства компании Good Will Instrument Co., Ltd. (GW Instek).

    Особенности измерителя импеданса прецизионного LCR-76002:

    • Базовая погрешность: ±0,05 %
    • 5 моделей с диапазонами частот: 10 Гц…300 кГц (76300), 10 Гц…200 кГц (76200), 10 Гц…100 кГц (76100), 10 Гц…20 кГц (76020), 10 Гц…2 кГц (76002)
    • Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (Rdc), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
    • Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстрая/ средняя/ медленная)
    • Параллельная/ последовательная схема замещения
    • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
    • Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
    • Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
    • Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
    • Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
    • Большой графический ЖК-дисплей, разрешение 6 разрядов
    • Удобный одноуровневый пользовательский интерфейс
    • Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
    • Интерфейс: RS-232 (SCPI), USB host, Handler (сортировщик)
    • Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (максимально 1.000 точек).
  • Технические характеристики измерителя импеданса прецизионного LCR-76002:

    Диапазон индикации измерительного параметра

    Параметр Значение
    Сопротивление (R, Z, IXI) ≤100 МОм с максимальным разрешением 0,01 мОм
    Сопротивление на постоянном токе (Rdc) ≤100 МОм с максимальным разрешением 0,01 мОм
    Проводимость (G, B, IYI) ≤1000 См с максимальным разрешением 0,01 нСм
    Ёмкость (C) ≤10 Ф с максимальным разрешением до 0,01 нФ
    Индуктивность (L) ≤10 кГн с максимальным разрешением до 0,01 мГн
    Добротность (Q) 0,00001 - 99999,9
    Тангенс угла потерь (D) 0,00001 - 9,999991
    Фазовый сдвиг (Z-9d) -179,999.179,999°
    Фазовый сдвиг (Z-0r) -3,14159 ~ 3,14159
    Базовая погрешность ± 0,05 % - в режиме Медленно/ Средне (Slow / Med)
    (R, Z, X, G, Y, B, L, C) ± 0,1 % - в режиме Быстро (Fast)

    Тест сигнал

    Параметр Значение
    Частота тест - сигнала 10 Гц ...300 кГц ( LCR - 76300),
    10 Гц ...200 кГц ( LCR - 76200),
    10 Гц ...100 кГц ( LCR - 76100),
    10 Гц ...20 кГц ( LCR - 76020),
    10 Гц ...2 кГц ( LCR - 76002)
    Разрядность уст. частоты 4 разряда
    Погрешнос ть установки ±0,01 %
    Уровень тест - сигнала Напряжение 10 мВ - 2 В (±10%), в реж. стабилиз.( CV ) 10 мВ - 2 В (±6%)
    Ток 100 мкА - 20 мА(±10%), реж. стабилиз.( C С ) 100мкА - 20 мА (±6%)
    Погреш . уст. уровня ( U / I ) ± 6 % ... ±10% в зав. от режима
    Вых . импеданс источника 30 / 50/ 100 Ом ( переключаемый )
    Запуск измерений Внутр ( а втоматический ) , ручной , внешний, по шине RS ( INT , MAN , EXT , BUS )

    Постоянное смещение (DC BIAS)

    Параметр Значение
    Внутренний источник 0В ...±2,5В
    Погрешность установки ±0,5%+ 5 мВ
    Внешн ий источник ± 45 В (потребуется опция соед. площадки LCR - 16 )

    Дополнительные

    Параметр Значение
    Режим «Таблица» Табличные значения измерений (10 шагов) , задержка: 0...60 с.

    Функции

    Параметр Значение
    Изменяем ый параметр Частота, уровень т ест - сигнала (напряжение/ ток)
    Графическ ая развертк а (на внеш. ПК) Отображение на экране внешне го ПК графика измеряемых параметров с помощью штатного ПО ( кривая из 1 . 000 точек макс. )
    Автовыбор режима Режим « Auto LCZ »: Вкл/ выкл
    Зв. индикация Откл . / В допуске/ Вне допуска (для режима Pass / Fail )

    Дисплей

    Параметр Значение
    Разрядность шкалы 6 разрядов
    Разрешение ЖКИ 320 х 240 (графическая матрица), диагональ 9 см
    Режим индикации Абсолют. значение, Δ - измерение, Δ - измерение в %, Режим ус ред нение значения (1 , 2, 4, 8, 16, 32, 64, 128 , 256)
    Формат индикации Основной/ вспомогательный параметр (16 комбинаций)
    Доп. индикация Мониторинг 2 - х параметров ( Mon 1/ Mon 2): Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y
    Скорость измерени 40 изм/с, 10 изм/с, 3 изм/с (Fast/ Med/ Slow)

    Общие данные

    Параметр Значение
    Условия эксплуатации 0 ° С...50 ° С и относительная влажность до 85 %
    Напряжение питания ~100 - 240 В (±10 %), 50 - 60 Гц ( P потр.30 Вт)
    Габаритные размеры 265 х 107 х 312 мм
    Масса 3 кг

    Примечание *: Область значений для функции HOLD / «Удержание диапазона».

    № предела Значение предела Диапазон эфф. измерений импеданса
    8 10 0 - 10 Ω
    7 30 10 Ω - 100 Ω
    6 100 100 Ω - 316 Ω
    5 300 316 Ω - 1 k Ω
    4 1 k Ω - 3.16 k Ω
    3 3.16k Ω - 10k Ω
    2 1 к 10k Ω - 31.6k Ω
    1 30k 31. 6kΩ - 100kΩ (oo)
    0 1 100 k Ω - oo ( данный диапазон доступен только при частотах тест - сигнала < 20 кГц )
  • Комплект поставки LCR-76002

    Наименование Количество
    1 Прибор LCR-76002 1
    2 Шнур питания 1
    3 CD - диск (РЭ, ПО) 1
    4 4 - х пр изм. адаптер с 2 « крокодилами » ( LCR - 06 A х1 , «Кельвин ») 1
