Е7-30, Е730, Е7 30, Е-7-30, E7-30, E730, E7 30

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

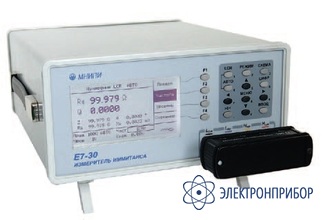

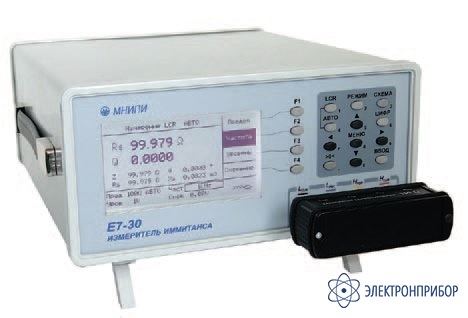

Е7-30 — анализатор иммитанса

Код товара: 43914
  • 69676-21

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      69676-21 до 18.06.2026

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение анализатора иммитанса Е7-30:

    Анализатор иммитанса широкополосный Е7-30 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

    Особенности анализатора иммитанса Е7-30:

    • Интерфейс USB 2.0 и RS-232;
    • Портативное питание;
    • Жесткие условия эксплуатации.

    Параметры измеряемые анализатором иммитанса Е7-30:

    • Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
    • Сp, Cs - емкость в параллельной, последовательной схеме замещения;
    • Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
    • Х - реактивное сопротивление в последовательной схеме замещения;
    • G - активная проводимость в параллельной схеме замещения;
    • В - реактивная проводимость в параллельной схеме замещения;
    • tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
    • Q - добротность;
    • |Z| - модуль комплексного сопротивления;
    • |Y|- модуль комплексной проводимости;
    • δ - угол фазового сдвига комплексного сопротивления.

  • Технические характеристики анализатора иммитанса Е7-30:

    Параметр Значение
    Диапазоны измеряемых величин
    Диапазон частот 25 кГц - 3 МГц
    Уровень измерительного сигнала 5 мВ - 1 В
    Напряжение смещения 0 - 40 В
    Емкость Cs Cp (10-15...1) Ф
    Индуктивность Ls Lp (10-9...104) Гн
    Активное cопротивление Rs Rp (10-5...109) Ом
    Проводимость (10-11...10) См
    Угол фазового сдвига комплексного сопротивления -90°...+90°
    Общие характеристики
    Интерфейс USB 2.0, RS-232
    Формат индкации 5 десятичных разрядов
    Габаритные размеры 270x134x320 мм
    Масса 5 кг

  • Комплект поставки Е7-30

    № Наименование Количество
    1 Анализатор иммитанса Е7-30 1
    2 Руководство по эксплуатации 1
