Е7-23 — измеритель RLC

Сохранить в PDF Распечатать
  • Назначение измерителя RLC Е7-23

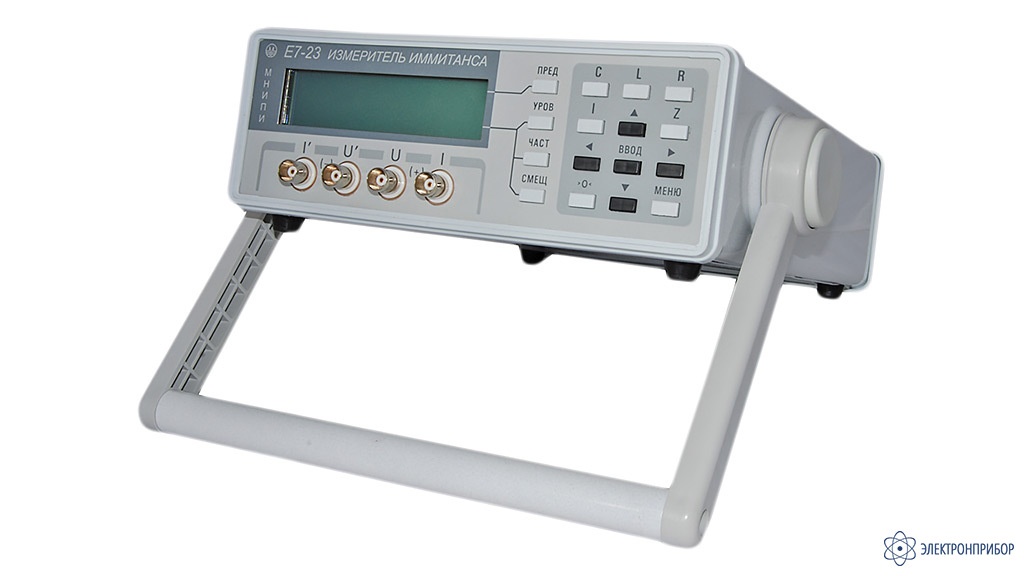

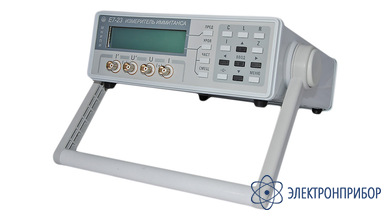

    Измеритель RLC Е7-23 – прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.

    Особенности измерителя RLC Е7-23

    • емкость (10-14...10-1) Ф
    • индуктивность (10-8...104) Гн
    • сопротивление (10-4...108) Ом
    • проводимость (10-9...10) См
    • добротность 10-3...103
    • угол фаз. сдвига -180°...+179,9°
    • ток утечки 10-7...10-3 А
    • раб. частоты 100 Гц, 1 кГц, 10 кГц
    • RS-232C
  • Технические характеристики измерителя RLC Е7-23

    Параметр Значение
    Технические данные
    Емкость, Ф 10-14 - 10-1
    Индуктивность, Гн 10-8 - 104
    Активное cопротивление, Ом 10-4 - 108
    Реактивное cопротивление, Ом 10-4 - 108
    Модуль комплексного сопротивления, Ом 10-4 - 108
    Проводимость, См 10-9 - 10
    Добротность, фактор потерь 10-3 - 103
    Угол фазового сдвига комплексного сопротивления -180° - +179,9°
    Ток утечки, А 10-7 - 10-3
    Базовая погрешность ± 0,15 %
    Рабочие частоты 0,1; 1; 10 кГц
    Погрешность установки частоты ±0,02 %
    Уровни измерительного сигнала (0,04±0,02) B и (1±0,2) В
    Напряжение смещения на измеряемом объекте 0 - 63 В
    Выходное сопротивление источника измерительного сигнала 100 ± 20 Ом
    Общие данные
    Интерфейс RS-232C
    Питание (220±22) В, 50 Гц
    Масса 3,5 кг
    Потребляемая мощность 20 В · А
    Габаритные размеры (HxWxD) 90х265х317 мм
    Рабочая температура -20°С - 50°С, 5 ГОСТ 22261-94
    Влажность 80% при 25 °С
