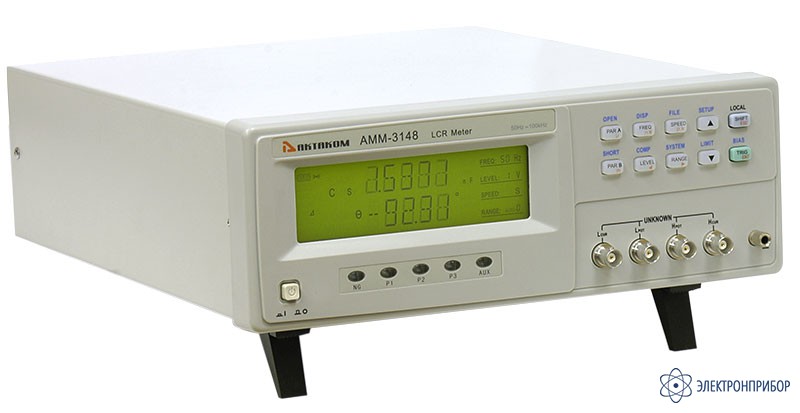

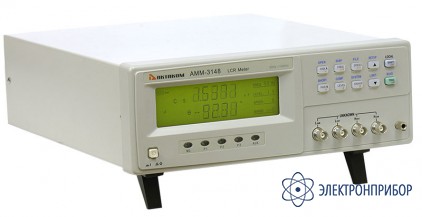

АММ-3148 — Измеритель RLC

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение АММ-3148:

    Недорогой LCR-метр экономного класса обладает высокой точностью измерения (0,1%) и позволяет проводить измерения на тестовой частоте до 100 кГц. Имеет небольшие габаритные размеры и вес. Приборы имеют довольно высокую функциональность и встроенный компаратор, позволяющий проводить разбраковку электронных компонентов, а также имеет возможность подключения к ПК. Это незаменимый прибор для предприятий, имеющих ограниченный бюджет, которым требуется проводить тестирование электронных компонентов.

  • Технические характеристики АММ-3148:

    Характеристика Значение
    Измеряемые (тестируемые) параметры |Z|, C, L, X, B, R, G, D, Q, θ
    Базовая точность измерения LCR параметров 0,1%
    Тестовая частота 10 точек: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц
    Напряжение тестового сигнала 0,1 Вскз, 0,3 Вскз, 1 Вскз
    Выходной импеданс 30 Ом, 100 Ом
    Время измерения (раз/сек)
    на частотах >1 кГц
    Быстрое: 20
    Среднее: 8
    Медленное: 2
    Диапазон измерения LCR параметров |Z|, X, R 0,0001 Ом...99,999 МОм
    C 0,001 пФ...9999,9 мкФ
    L 0,001 мкГн...99,999 кГн
    D 0,0001...9,9999
    Q 0,0001...9999,9
    θ (град) -179,99°...179,99°
    θ (рад) -3,1415...3,1415
    Δ% -999,99%...999,99%
    Схема замещения Последовательная, параллельная
    Выбор диапазона Ручной, автоматический, удержание
    Режим запуска Внутренний, ручной, внешний, по шине
    Усреднение 1...99
    Калибровка Открытая, закрытая, полная частотная коррекция
    Математические операции Абсолютное значение, Δ%
    Схема измерения 5-ти проводная
    Компаратор 5 ячеек сортировки: 3 PASS, 1 FAIL, 1AUX
    Внутренняя память 10 ячеек для файлов установок
    Интерфейсы RS232C, HANDLER, GPIB (опция)
    Режим отображения Абсолютное значение, Δ, Δ%
    Дисплей 5 разрядов, специальный ЖК с подсветкой
    Рабочая температура/влажность 0°С-40°С, ≤90%RH
    Питание 198 В...242 В; 47,5 Гц...52,5 Гц
    Макс. потребляемая мощность ≤30 ВА
    Габаритные размеры 275 х 120 х 425 мм
    Вес Около 3,8 кг

    Реальные конденсаторы, резисторы и катушки индуктивности отличаются от идеальных. Обычно компоненты имеют характеристики резистора и реактора одновременно. Реальный компонент состоит из идеального резистора и реактора (индуктивности или конденсатора), соединённых по последовательной или параллельной эквивалентной схеме. Величины из двух различных эквивалентных схем могут быть преобразованы друг в друга по соответствующим формулам и отличаются за счёт параметров добротности (Q) и тангенса угла диэлектрических потерь (D).
