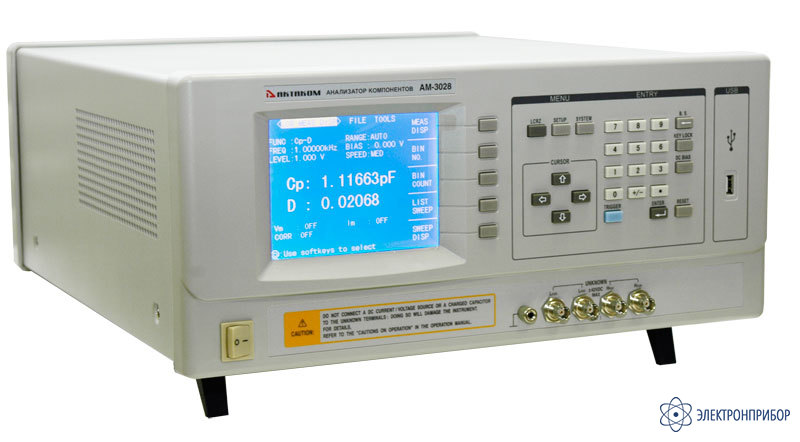

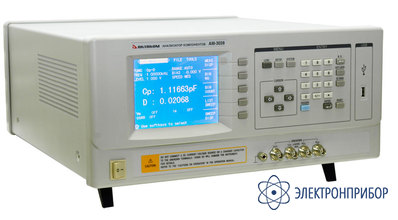

АМ-3028 — автоматический анализатор компонентов

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение анализатора АМ-3028:

    Автоматический анализатор компонентов АМ-3028 предназначен для автоматического анализа и измерения индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, на производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.

  • Технические характеристики анализатора АМ-3028:

    Параметр Значения
    Основные параметры
    Измеряемые параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров)
    Диапазон частот 20 Гц…1 МГц (шаг 1 мГц)
    Уровень тест-сигнала 5 мВ…2,0 В / 50 мкА…20 мА
    Постоянное смещение 0 / 1,5 / 2,0 В
    Входное сопротивление 30 Ом/100 Ом (переключаемое)
    Базовая погрешность 0,05%
    Измерения
    Сопротивление |Z|, R, Rp, Rs, X 0,01 мОм … 99,9999 МОм
    Проводимость |Y|, G, B 0,01 нСм … 99,9999 См
    Ёмкость С 0,00001 пФ … 9,99999 Ф
    Индуктивность L, Lk 0001 нГн … 99,9999 кГн
    Тангенс угла потерь D 0,00001 … 9,99999
    Добротность Q 0,01 … 99999,9
    Фазовый угол (град) -179,999 … +179,999 °С
    Фазовый угол (рад) -3,14159…3,14159
    Относительные измерения Δ% -999,999%...999,999%
    Дополнительные функции
    Режимы отображения измерения абсолютное значение/ относительное/ относительное в %
    Индикатор уровня тест-сигнала реальный тестовый ток и напряжение
    Сортировка (компаратор) 10 ячеек + 1 доп.
    Графический анализ (АЧХ) до 960 точек
    Табличные измерения по 10 точкам
    Качание частоты (свипирование) по 10 точкам
    Калибровка КЗ / открытая / под нагрузкой
    Общие данные
    Скорость измерения 1,5; 10; 30 изм./с
    Усреднение 1-255
    Схема измерения Параллельная / последовательная
    Память 20 профилей
    ЖКИ Графический; 320х240 точек; 6 разрядов
    Запуск непрерывный / ручной / внешний / по шине
    Интерфейсы USB-Host, RS-232, GPIB, Handler (опция)
    Питание 99 В...121 В / 198 В...242 В (47,5 Гц...63 Гц)
    Мощность < 100 ВА
    Габаритные размеры 430 х 185 х 490 мм
    Масса Около 15 кг
  • Комплект поставки АМ-3028

    Наименование Количество
    1. Прибор 1
    2. 4-х проводные тестовые зажимы 1
    3. 4-х проводные тестовые щупы Кельвина 1
    4. Пластина для КЗ-калибровки 1
    5. Сетевой шнур 1
    6. Руководство по эксплуатации 1
