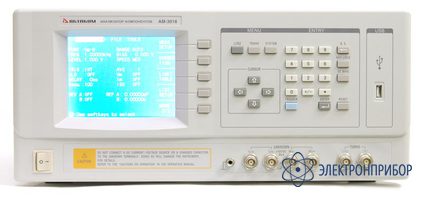

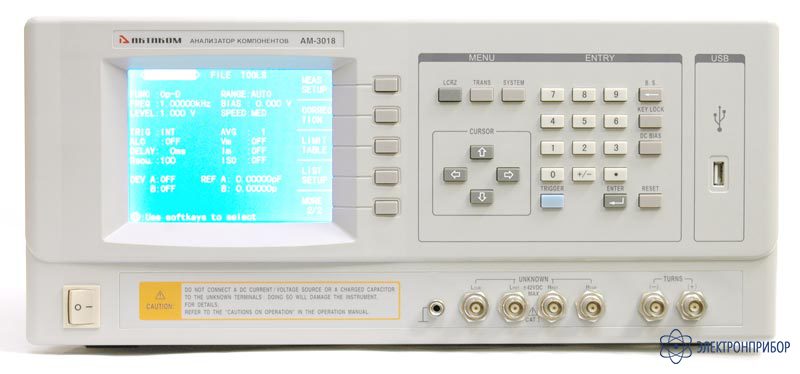

АМ-3018 — анализатор компонентов

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение анализатора АМ-3018:

    Цифровой RLC–метр АМ-3018 - это мощный анализатор компонентов высокой точности на базе моста с автобалансировкой с возможностью построения графиков и широким диапазоном измерения.

    АМ-3018 может использоваться для входного контроля компонентов, контроля качества на производственной линии и лабораторного применения в широком диапазоне частот от 20 Гц до 300 кГц с шагом 0.01 Гц при уровне сигнала от 5 мВ до 2 В с внутренним напряжением смещения постоянного тока. Интерфейсы HANDLER, GPIB и RS232C помогают встроить прибор в автоматическую систему измерений, обмениваться данными с компьютером и осуществлять запись результатов испытаний.

  • Технические характеристики анализатора АМ-3018:

    • Тестовая частота: от 20 Гц до 300 кГц с шагом 10 мГц и погрешностью 0,01%.
    • Уровень сигнала (среднеквадратичное значение):
      - 5 мВ-2 В с разрешением 1 мВ.
      - 50 мкА-20 мА с разрешением 10 мкА.
    • Выходное сопротивление: 30 Ом и 100 Ом (1±5%).
    • Внутреннее постоянное напряжение смещения: 0 мВ; 1,5 В; 2,0 В.
    • Функция автоматического контроля уровня напряжения и тока (RMS):
      - 0,01 мВ-2 В;
      - 0.001 мкА-20 мА.
    • Измерение параметров трансформаторов:
      - Емкость: 0,00001 пФ-9,99999 Ф.
      - Индуктивность 0,00001 мкГн-99,9999 кГн.
      - Сопротивление: 0,00001 Ом-99,99 МОм.
      - Добротность: 0,01-99999,9.
      - Тангенс угла диэлектрических потерь: 0,000001-9,99999.
      - Коэффициент трансформации.
      - Фаза: -179,999˚-179,999˚.
    • Базовая погрешность 0,05%.
    • Скорость измерения:
      - быстрая: 30 изм/сек;
      - средняя: 10 изм/сек;
      - медленная: 2 изм/сек.
    • Выбор диапазонов: автоматический, ручной (Hold/Up/Down).
    • Режимы запуска: внутренний, ручной, внешний, по шине.
    • Режимы калибровки: открытая; короткозамкнутая; под нагрузкой.
    • Режим сортировки компонентов
    • Эквивалентные схемы: последовательная, параллельная.
    • Режимы работы:
      - по 10 точкам (качание), частота, уровень, постоянное напряжение смещения.
      - Анализ частотных характеристик с отображением кривых на экране (первичные и вторичные параметры могут одновременно отображаться на экране).
    • Дополнительные измеряемые величины:
      - реактивное сопротивление (X);
      - комплексная проводимость Y (адмитанс);
      - проводимость (G);
      - реактивная проводимость (B).
    • Функция развёртки списка измерений.
    • ЖК-дисплей: 320х240; 6 разрядов.
    • Встроенный компаратор:
      - 10 ячеек сортировки, 9 пар основных пределов и 1 пара пределов вторичных параметров; вспомогательная ячейка.
    • Интерфейсы: RS232C; USB (для подключения внешних носителей); GPIB (Опция); HANDLER (Опция); SCANER (Опция).
    • Питание 220 В.
    • Габариты 430х185х473 мм.
    • Масса 13 кг.
  • Комплект поставки АМ-3018

    Наименование Количество
    Прибор 1
    Кабель питания 1
    Инструция по эксплуатации 1
    Тестовый кабель ACA-3012 1
    Тестовый кабель АСА-3043 1
    Переходник АСА-3005 1
  • Дополнительная комплектация АМ-3018
