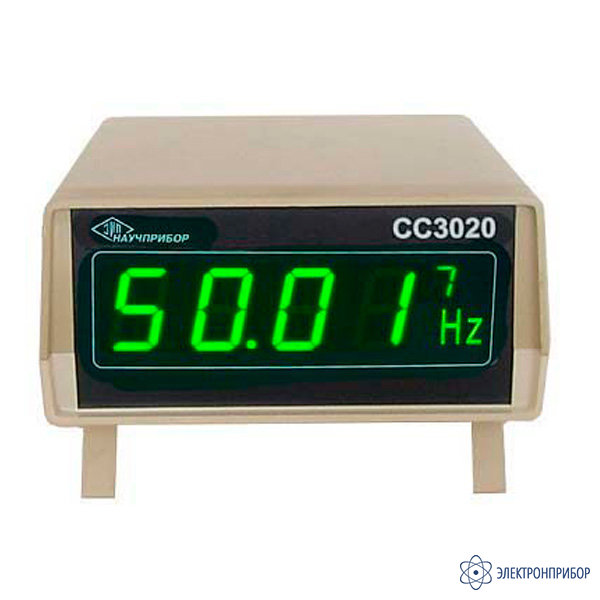

СС3020-Н — частотомер цифровой (настольное, лабораторное исполнение)

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      48 месяцев

    • Госреестр РФ

      32357-11

    Описание частотомера цифрового (настольное, лабораторное исполнение) СС3020-Н:

    Частотомер цифровой СС3020-Н предназначенн для измерения действующего значения частоты в трехфазных цепях переменного тока и передачи их значений по интерфейсу RS485 (гальванически развязан). Частотомер цифровой СС3020-Н предназначен для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления.

    Частотомер цифровой СС3020-Н подключается непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН), тоесть они объединяют в себе функции измерительных преобразователей и цифровых щитовых приборов.

    Кроме функции измерения частотомер  СС3020-Н реализует функцию контроля минимального и максимального допустимых значений измеряемой частоты. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.

    Частотомер цифровой СС3020-Н, ТУ4221-021-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.11.

  • Технические характеристики частотомера цифрового (настольное, лабораторное исполнение) СС3020-Н:

    Параметр Значение
    Диапазон измеряемых частот от 40 до 5000 Гц
    Диапазон входных напряжений от 30 до 250 В
    Пределы основной допускаемой приведенной погрешности ±0,01%
    Напряжение питания сеть переменного тока напряжением (85-260) В и частотой (47-65) Гц или постоянное напряжение (120-300) В
    Потребляемая мощность не более 4 ВА
    Мощность, потребляемая измерительной цепью не превышает 0,025 В·A
    Интерфейс RS485 (гальванически развязан)
    Габариты 150х72х195мм
    Вес не более 0,55кг
  • Комплект поставки СС3020-Н

    Наименование Количество
    1 Частотомер цифровой СС3020-Н настольное, лабораторное исполнение 1
    2 Шнур сетевого питания 1
    3 Розетка DB-9F с корпусом DP-9C 1
    4 Формуляр 1
    5 Руководство по эксплуатации 1
    6 Диск с программой 1
