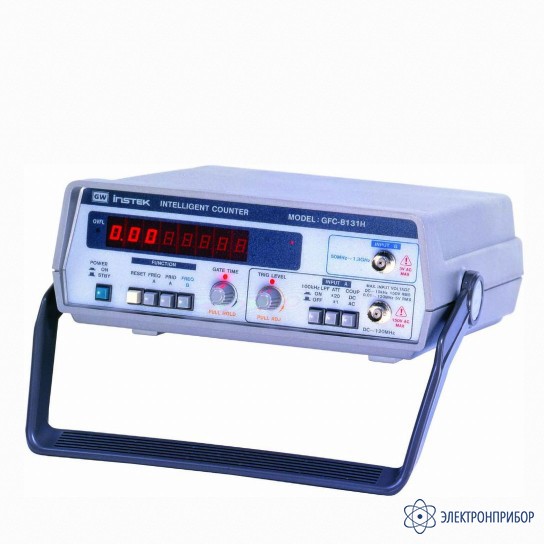

GFC-8131H — частотомер

Сохранить в PDF Распечатать
  • Назначение частотомера GFC-8131H

    Частотомер GFC-8131H предназначен для измерения частоты, периода.

    Особенности частотомера GFC-8131H

    • регулировка уровня запуска;
    • удержание показаний;
    • два измерительных канала;
    • 8-разрядный цифровой дисплей;
    • индикация переполнения;
    • встроенный ФНЧ для точности измерений в НЧ-области;
    • экранировка сетевого фильтра;
    • простота, компактность, надежность.
  • Технические характеристики частотомера GFC-8131H

    Параметр Значение
    КАНАЛ A
    Частота
    Частотный диапазон 0,01Гц…120МГц (связь по постоянному току)3
    0Гц…120МГц (связь по переменному току)
    Погрешность измерения +(10-6 + 1 ед.)
    Разрешение 1мкГц на пределе 10Гц
    0,1Гц на пределе 100МГц
    Период
    Временной диапазон 8нс…100с (связь по постоянному току)
    8нс…30с (связь по переменному току)
    Погрешность измерения ± разрешение ± погрешность опорного генератора
    Разрешение 10-7с на пределе 1 Гц
    10-15с на пределе 100 МГц
    Измерительный вход
    Чувствительность 50 мВср.кв.(DC – 10 кГц)
    25 мВср.кв.(10 кГц– 80 МГц)
    35 мВср.кв.(>80 МГц)
    Входной аттенюатор 20 дБ
    Макс. входной уровень Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100кГц)
    Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц)
    Уровень запуска ±2,5В постоянное напряжение (ручная регулировка)
    Входной импеданс 1МОм/40пФ
    Подключение переменный/постоянный ток (переключение)
    Входной фильтр ФНЧ-100КГц (-3дБ)
    КАНАЛ Б
    Частота
    Частотный диапазон 50МГц…1,3ГГц
    Погрешность измерения ± разрешение ± погрешность опорного генератора
    Разрешение 1 Гц на пределе 100 МГц
    10 Гц на пределе 1000 МГц
    Измерительный вход
    Чувствительность 25 мВср.кв. (50 – 80 МГц)
    15 мВср.кв. (80 – 700 МГц)
    25 мВср.кв. (700 МГц – 1 ГГц)
    40 мВср.кв. (> 1 ГГц)
    Макс. входной уровень 3 Вср.кв. синусоидальный сигнал
    Входной импеданс 50 Ом
    Опорный генератор
    Опорная частота 10МГц
    Стабильность генератора ±10-6 за 30 суток
    ±5х10-6 при 25° С + 5° С
    ±5х10-9 при 10%- напряжения питания
    Общие данные
    Время счета 10мс…10с (регулируется)
    Индикатор 8-ми разрядный СДИ с индикатором переполнения
    Формат индикации 7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5 разрядов (время счета 10 мс)
    Напряжение питания 100В/120В/220В/240В+10%, 50/60Гц
    Габаритные размеры 230х95х280 мм.
    Вес 2,2 кг
  • Комплект поставки GFC-8131H

    Наименование Количество
    Шнур питания 1
    Измерительный провод GTL-101 1
    Измерительный провод GTL-110 1
    Частотомер GFC-8131H 1
  • Дополнительная комплектация GFC-8131H

    • 19 725 руб.
      Добавить к заказу

      Опция 1 (GFC-8xxxH), частотомер

      Термостатированный опорный генератор (10 МГц), высокая долговременная стабильность частоты (5×10-7 в год, 2×10-8 от температуры).
