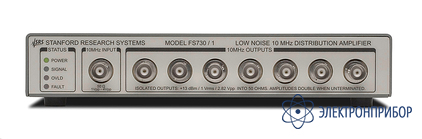

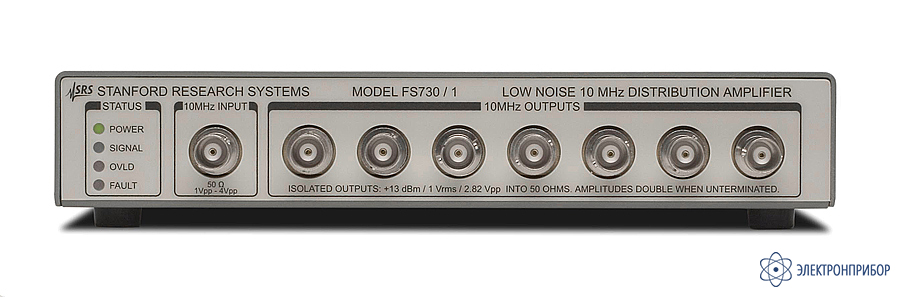

FS730 — система распределения 7-канальная

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      SRSYS, США

    Особенности системы распределения 7-канальной FS730:

    • Многоканальная система распределения частоты опорных генераторов, сигнала КМОП логики, широкополосный усилитель (в зависимости от опции)
    • Количество каналов в одном блоке: 7
    • Распределитель: базовая частота 10 или 5 МГц (в зависимости от опции), выравнивание амплитуды, низкие совокупные фазовые шумы, высокий уровень изоляции между каналами
    • Распределитель КМОП: входной импеданс 1 кОм, широкий гистерезис, высокий уровень выходного сигнала, быстрое время нарастания
    • Широкополосный усилитель: базовое входное сопротивление 50 или 70 Ом (в зависимости от опции), плоская АЧХ, широкий динамический диапазон, низкие шумы
    • Варианты исполнения: FS730 – настольный, FS735 – стоечный (19”)
    • Опция для FS730: комплект для монтажа в 19” стойку
  • Технические характеристики системы распределения 7-канальной FS730:

    РАСПРЕДЕЛИТЕЛЬ ОПОРНОЙ ЧАСТОТЫ
    ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT)
    Тип соединителя BNC
    Частоты 5 МГц, 10 МГц
    Входной импеданс 50 Ом
    Входной уровень 0 дБм … +16 дБм (0,6 Впик-пик … 4 Впик-пик)
    ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT)
    Тип соединителя BNC
    КНИ (THD) < 1 %
    Выходной уровень 50 Ом: +13 ± 1 дБм (1 Вскз; 2,82 Впик-пик)
    High-Z: 2 Вскз (5,6 Впик-пик)
    Выходной импеданс 50 Ом
    Полоса пропускания ± 200 кГц (10 МГц); ± 100 кГц (5 МГц)
    Паразитная составляющая < –120 дБ на 100 кГц
    Изоляция между каналами > 100 дБ
    РАСПРЕДЕЛИТЕЛЬ КМОП (CMOS) СИГНАЛА
    ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT)
    Тип соединителя BNC
    Порог срабатывания 1,50 В (Низкий – Высокий); 1,15 В (Высокий - Низкий)
    Входной импеданс 1 кОм
    Время нарастания не ограниченно
    Диапазон частот DC … 50 МГц
    Длительность импульса > 5 нс
    ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT)
    Тип соединителя BNC
    Выходной импеданс 50 Ом
    Выходной уровень 50 Ом: 0 В; 2,5 В; High-Z: 0 В; 5 В
    Время нарастания/спада < 1,5 нс/ < 1,0 нс
    Джиттер (скз) < 10 пс
    Задержка 9 нс (отклонение ± 1 нс)
    Выброс < 5 %
    Переключение Внутреннее переключение с использованием перемычек
    ШИРОКОПОЛОСНЫЙ УСИЛИТЕЛЬ
    ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT)
    Тип соединителя BNC
    Входной импеданс 50 Ом или 75 Ом
    Линейный диапазон ± 2 В
    Защита входа 5 В (100 В < 1 мкс)
    ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT)
    Выходной импеданс 50 Ом или 75 Ом
    Номинальная нагрузка 50 Ом или 75 Ом
    ХАРАКТЕРИСТИКИ
    Коэф. усиления (50, 75 Ом) x1
    Коэф. усиления (High-Z) x2
    Полоса пропускания > 100 МГц
    Уровень шума на 1 кГц < 15 нВ/√Гц
    Смещение < 1 мВ
    Изоляция между каналами >100 дБ
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100-240 В, частота 50/60 Гц, 10 Вт
    Светодиод «приёмник» (цвет) Зелёный: нормальный вх. уровень оптического сигнала
    Красный: уровень света ниже допуска (сигнал потерян)
    Минимальная длительность 3,3 нс
    Габаритные размеры 211 x 38 x 203 мм
  • Комплект поставки FS730

    Наименование Количество
    Система распределения 7-канальная FS730 1
  • Дополнительная комплектация FS730
