FCA 3120, FCA-3120, FCA/3120,

FCA3120 — частотомер

Код товара: 44975
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      51532-12 до 04.09.2022

    • Производитель

      Tektronix, США

    Описание частотомера FCA3120:

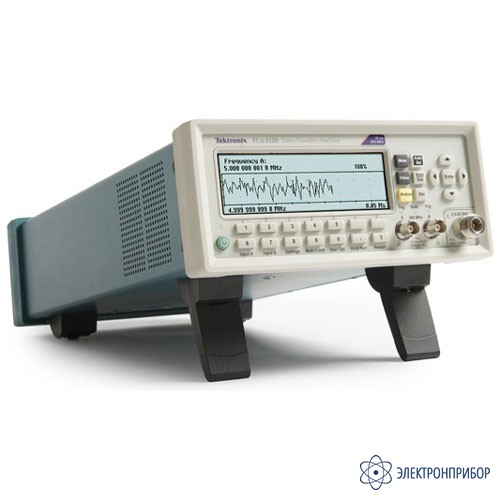

    Частотомер FCA3120 представляет собой многофункциональный инструмент, предназначен для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, этот прибор в стандартной комплектации выпускается с внутренним ОЗУ большого объема и характеризуется высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей FCA3120 наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу.

    Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.

  • Технические характеристики частотомера FCA3120:

    Параметр Значения
    Измерение частоты
    Режим Нормальный, с подтверждением приема
    Частотный диапазон:
    Вход А, В
    Вход С

    0,001 Гц...300 МГц
    0,25 ГГц...20 ГГц
    Разрешение 12 цифр за период измерения 1с (норма)
    11 цифр в 1 с (с подтверждением приема)
    Дополнительные параметры Vmax, Vmin, Vp-p
    Выброс частоты (Burst) A, B, C
    Функции Частота в выбросе (в Гц), частота следования импульсов PRF (в Гц)
    Диапазон Вход A, B, C. См. характеристики частоты
    Минимальная продолжительность выброса менее 40 нс
    Минимальное количество импульсов в выбросе Вход A, B: 3 (6 при частоте свыше 160 МГц)
    Вход С: 3 х масштабный коэффициент
    Диапазон PRF (частота следования импульсов) 0,5 Гц...1 МГц
    Диапазон задержки включения 10 нс...2 с , при разрешении 10 нс
    Дополнительные параметры PRF
    Измерение периода
    Режим Одиночный, усреднение, с подтверждением приема
    Диапазон:
    Вход А, В
    Вход С

    3,3 нс...1000 с (одиночный, усреднение)
    10 нс...50 с
    Разрешение 50 пс (одиночный), 12 разрядов/с (среднее)
    Дополнительные параметры Vmax, Vmin, Vp-p
    Соотношение A/B, B/A, C/A, C/B
    Диапазон 10-9...1011
    Входная частота:
    Вход А, В
    Вход С

    0,1 Гц...300 МГц
    0,25 ГГц...20 ГГц
    Дополнительные параметры Частота 1, Частота 2
    Интервалы времени A-B, B-A, A-A, B-B
    Режим Обычный, интеллектуальный (для определения знака A до B или A после B)
    Диапазон Обычный: 0 нс...+106 с
    Интеллектуальный: +10-6 с...+106 с
    Разрешение 50 пс однократный захват
    Минимальная ширина импульса 1,6 нс
    Положительная и отрицательная ширина импульса
    Диапазон 2,3 нс...106 с
    Минимальная ширина импульса  2,3 нс
    Дополнительные параметры Vmax, Vmin, Vp-p
    Время нарастания и спада A, B
    Диапазон 1,6 нс...106 с
    Уровни срабатывания 10% и 90% амплитуды сигнала
    Минимальная ширина импульса 1,6 нс
    Дополнительные параметры Vmax, Vmin, скорость нарастания
    Положительный и отрицательный коэффициенты заполнения A, B
    Диапазон 0,000001...0,999999
    Диапазон частот 0,1 Гц...300 МГц
    Дополнительные параметры Период, ширина имппульса
    Фаза A относительно B, B относительно A
    Диапазон -180°...+360°
    Разрешение одиночный цикл 0,001° до 10 кГц,
    со снижением до 1°>10 МГц
    разрешение улучшается статистикой
    Диапазон частот до 160 МГц
    Дополнительные параметры Частота (A), Va/Vb (в дБ)
    Суммирование A, B
    Режим Суммирование A, суммирование B, Суммирование A+B, суммирование A-B, суммирование A/B
    Диапазон 1... 1010 отчетов
    Диапазон частот до 160 МГц
    Управление пуском ручное, управление пуском
    Управление остановом ручное, управление остановом, временное
    Дополнительные параметры Другие функции суммирования
    Vmax, Vmin. Vp-p  A,B
    Диапазон -50 В...+50 В,
    -5 В...+5 В
    Частотный диапазон DC, 1 Гц...300 МГц
    Режим Vmax, Vmin, Vp-p
    Разрешение 1 мВ
    Неопределенность (диапазон 5 В),
    типичное
    DC, 1 Гц...1 кГц
    1 кГц...20 МГц
    20...100 Мгц
    100...300 МГц


    1% + 15 мВ
    3% + 15 мВ
    10% + 15 мВ
    30% + 15 мВ
    Дополнительные параметры Vmax, Vmin, Vp-p
    Временные метки
    Необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
    Максимальная частота 160 МГц
    Разрешение временной метки 50 пс
    Входы A и B
    Диапазон частот DC: 0...300 МГц
    AC: 10 Гц...300 МГц
    Импеданс 1 МОм/20 пФ или 50 Ом (КСВН<2:1)
    Запуск положительный или отрицательный фронт
    Максимальная рассинхронизация канала 500 пс
    Чувствительность 15 мВ (DC...200 МГц)
    25 мВ (200...300 МГц)
    Ослабление х1, х10
    Динамический диапазон 30 мВп-п...10 Вп-п в диапазоне ±5 В
    Уровень срабатывания (показания на дисплее) Разрешение: 3 мВ
    Неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
    В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
    Автоматический режим гистерезиса Время: минимальный период гистерезиса (коррекция на гистерезис)
    Частота: 1/3 амплитуды входного сигнала
    Аналоговый ФНЧ Номинал 100 кГц, RC-типа
    Цифровой ФНЧ Частота среза 1 Гц ... 50 МГц
    Максимальное неразрушающее напряжение 1 МОм:  350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц
    50 Ом: 12 Вскз
    Тип разъема BNC
    Вход С
    Диапазон частот 0,25...20 ГГц
    Рабочий диапазон входного напряжения -21...+27 дБм (200...500 МГц)
    -27...+27 дБм (0,5...14 ГГц)
    -27...+27 дБм (14...18 ГГц)
    -21...+27 дБм (18...20 ГГц)
    Масштабный коэффициент 128
    Импеданс 50 Ом номинал, КСВН < 2,0:1
    Допуск по АМ < 90% в диапазоне чувствительности
    Максимальное неразрушающее напряжение +27 дБм
    Тип разъема N-тип, розетка

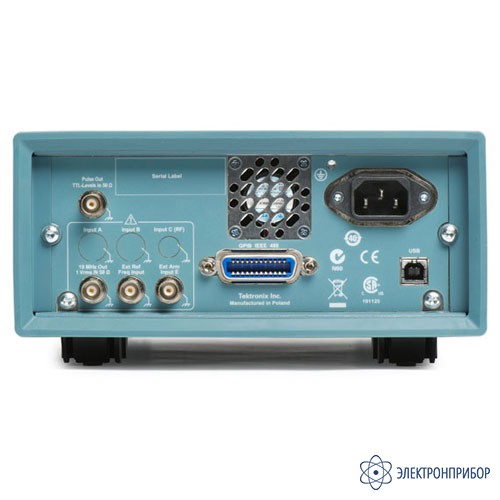

    Входы и выходы на задней панели
    Вход опорного сигнала Синусоида 1, 5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм
    Выход опорного сигнала Синусоида 10 МГц, >1 Вскз на 50 Ом
    Импульсный выходной сигнал программируется с помощью передних портов GPIB/USB
    Режим: Pulse Out, Gate Open, Alarm Out
    Период: 20 нс...2 с, с шагом 10 нс
    Ширина импульса: 10 нс...2 с, с шагом 10 нс
    Выход: уровни TTL на нагрузку 50 Ом, передний фронт - 2нс
    Вход блокировки (блокировка/разблокировка) всех функций измерений Импеданс: примерно 1 кОм
    Диапазон частот: 0...80 МГц
    Дополнительные функции
    Задержка срабатывания
    Диапазон задержки 20 нс...2 с
    Разрешение 10 нс
    Внешнее управление пуском и остановом
    Режим Пуск, Останов, Управление пуском и остановом
    Входные каналы A, B или E (на задней панели)
    Макс.частота следования управляющего сигнала Канал A, B: 160 МГц
    Канал E: 80 МГц
    Статистика
    Функции Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN
    Дисплей Цифровой, гистограммы, графики трендов
    Размер выборки 2 ... 2x109 выборок
    Шаг измерений Временной диапазон шага: 4 мкс ... 500 с
    Математика
    Функции К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)
    Другие функции
    Время измерения 20 нс – 1000 с для частоты, выброса и среднего значения. Одиночный цикл для других функций измерения
    Опорная временная база Внутренняя, внешняя, автоматическая
    Удержание показаний Фиксирует результат измерения, пока не запущено новое измерение
    Дисплей Цифровой + Графический с подсветкой. 14 разрядов в цифровом режиме.
    Разрешение:  320 х 97 пикселей
    Сохраненные настройки прибора Можно сохранить или вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем
    Интерфейс GPIB
    Совместимость Совместимость с IEEE 488.2-1987, SCPI 1999 53131A
    Максимальная скорость измерения (по шине GPIB) 15 K/5 K показаний/с (режим пересылки блоков)
    4 К показаний/с (только в режиме передачи)
    650/500 показаний/с (индивидуальное срабатывание)
    Максимальная скорость измерения (во внутреннюю память) 250 К показаний/с
    Размер внутренней памяти 3,75 М значений
    Интерфейс USB
    Версия 2.0 полноскоростной (11 Мб/с)
    Общие характеристики
    Напряжение питания 90...265 В, 45...440 Гц
    Потребляемая мощность < 40 Вт
    Рабочая температура 0 °С ... 50 °С
    Влажность 5...95% (10...30 °С)
    5...75% (30...40 °С)
    5...45% (40...50 °С)
    Габаритные размеры (В х Ш х Г) 90х210х395 мм
    Масса 2,7 кг (нетто)
    3,5 кг (брутто)

    Опции временной базы:

    Модель опции Стандарт Средняя стабильность Высокая стабильность
    Тип опорного генератора Стандарт OCXO OCXO
    Старение:
    за 24 часа
    за месяц
    за год

    нет
    < 5x10-7
    < 5x10-6

    < 5x10-9 (1)
    < 6x10-8
    < 2x10-7

    < 5x10-10(1)
    < 1x10-8
    < 5x10-8
    Колебание температуры:
    0-50°C
    20-26°C

    < 1x10-5
    < 3x10-6

    < 5x10-8
    < 2x10-8

    < 5x10-9
    < 1x10-9
    Кратковременная стабильность (1 с) Не указано < 1x10-10 < 1x10-11
    Квадратный корень вариации Аллана (10 с) Не указано < 1x10-10 < 1x10-11
    Стабильность при включении питания отсутствует <1x10-7 <1x10-8
    Зависимость отклонения от конечного
    значения через 24 часа работы,
    после периода прогрева
    30 мин. 30 мин. 10 мин.
    Полная неопределенность при рабочей температуре 20-26°C при интервале достоверности (95%)
    - через год после калибровки
    - через 2 года после калибровки

    < 7x10-6
    < 1,2x10-5

    < 2,4x10-7
    < 4,6x10-7

    < 0,6x10-7
    < 1,2x10-7
  • Комплект поставки FCA3120

    Наименование Количество
    1 Частотомер FCA3120 1
    2 Кабель питания 1
    3 Краткое руководство по эксплуатации 1
    4 Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView 1
    5 Диск CD: базовая версия ПО LabVIEW SignalExpress 1
