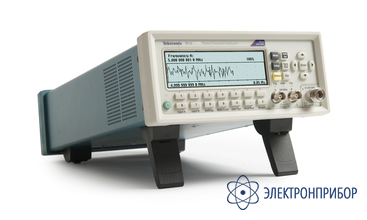

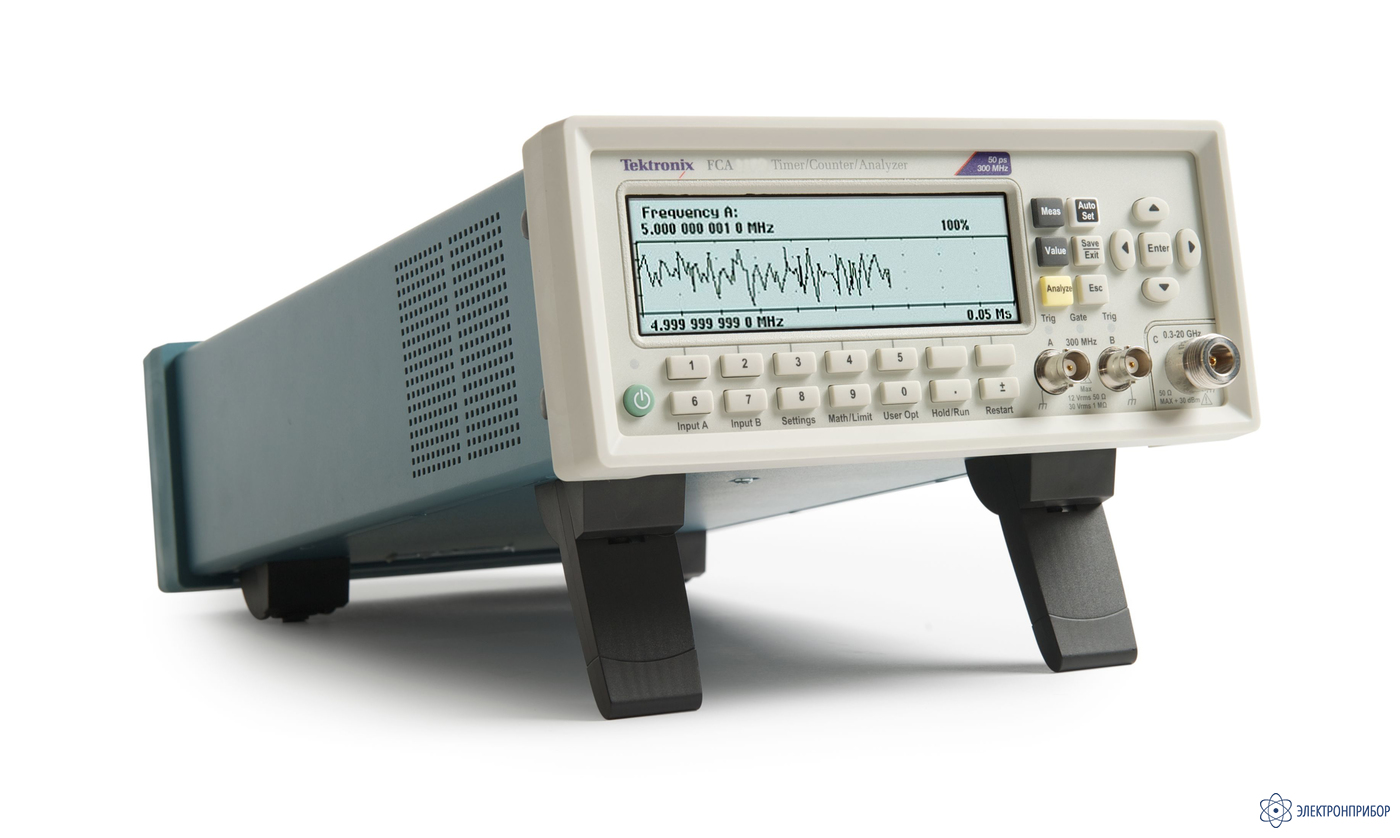

FCA3003 — частотомер

Код товара: 26421
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      51532-12 до 04.09.2022

    • Производитель

      Tektronix, США

    Особенности частотомера FCA3003:

    Частотомеры серий FCA3000 и FCA3100 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу. Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.

  • Технические характеристики частотомера FCA3003:

    Параметр Значения
    Измерение частоты
    Режим Нормальный
    Частотный диапазон
    Вход А, В
    Вход С

    0,001 Гц...300 МГц
    0,1 ГГц...3 ГГц
    Разрешение 12 цифр за период измерения 1 с
    Дополнительные параметры Vmax, Vmin, Vp-p
    Измерение периода
    Режим Одиночный, усреднение
    Диапазон
    Вход А, В
    Вход С

    3,3 нс...1000 с (одиночный, усреднение)
    10 нс...50 с
    Разрешение 100 пс (одиночный), 12 разрядов/с (среднее)
    Дополнительные параметры Vmax, Vmin, Vp-p
    Соотношение A/B, B/A, C/A, C/B
    Диапазон 10-9...1011
    Входная частота
    Вход А, В
    Вход С

    0,1 Гц...300 МГц
    0,1 ГГц...3 ГГц
    Дополнительные параметры Частота 1, Частота 2
    Интервалы времени A-B, B-A, A-A, B-B
    Режим Обычный, интеллектуальный (для определения знака A до B или A после B)
    Диапазон Обычный: 0 нс...+106 с
    Интеллектуальный: +10-6 с...+106 с
    Разрешение 100 пс однократный захват
    Минимальная ширина импульса 1,6 нс
    Положительная и отрицательная ширина импульса
    Диапазон 2,3 нс...106 с
    Минимальная ширина импульса  2,3 нс
    Дополнительные параметры Vmax, Vmin, Vp-p
    Время нарастания и спада A, B
    Диапазон 1,6 нс...106 с
    Уровни срабатывания 10% и 90% амплитуды сигнала
    Минимальная ширина импульса 1,6 нс
    Дополнительные параметры Vmax, Vmin, скорость нарастания
    Положительный и отрицательный коэффициенты заполнения A, B
    Диапазон 0,000001...0,999999
    Диапазон частот 0,1 Гц...300 МГц
    Дополнительные параметры Период, ширина имппульса
    Фаза A относительно B, B относительно A
    Диапазон -180°...+360°
    Разрешение одиночный цикл 0,001° до 10 кГц,
    со снижением до 1°>10 МГц
    разрешение улучшается статистикой
    Диапазон частот до 160 МГц
    Дополнительные параметры Частота (A), Va/Vb (в дБ)
    Vmax, Vmin. Vp-p  A,B
    Неопределенность (диапазон 5 В),
    типичное
    DC, 1 Гц...1 кГц
    1 кГц...20 МГц
    20...100 Мгц
    100...300 МГц


    1% + 15 мВ
    3% + 15 мВ
    10% + 15 мВ
    30% + 15 мВ
    Дополнительные параметры Vmax, Vmin, Vp-p
    Временные метки
    Необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
    Максимальная частота 160 МГц
    Разрешение временной метки 100 пс
    Входы A и B
    Диапазон частот
    DC: 0...300 МГц
    AC: 10 Гц...300 МГц
    Импеданс 1 МОм/20 пФ или 50 Ом (КСВН<2:1)
    Запуск положительный или отрицательный фронт
    Максимальная рассинхронизация канала 500 пс
    Чувствительность 15 мВ (DC...200 МГц)
    25 мВ (200...300 МГц)
    Ослабление х1, х10
    Динамический диапазон 30 мВп-п...10 Вп-п в диапазоне ±5 В
    Уровень срабатывания (показания на дисплее) Разрешение: 3 мВ
    Неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
    В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
    Автоматический режим гистерезиса Время: минимальный период гистерезиса (коррекция на гистерезис)
    Частота: 1/3 амплитуды входного сигнала
    Аналоговый ФНЧ Номинал 100 кГц, RC-типа
    Цифровой ФНЧ Частота среза 1 Гц ... 50 МГц
    Максимальное неразрушающее напряжение 1 МОм:  350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц
    50 Ом: 12 Вскз
    Тип разъема BNC
    Вход С
    Диапазон частот 0,1...3 ГГц
    Рабочий диапазон входного напряжения 20 мВскз ...12 Вскз  (100...300 МГц)
    10 мВскз ...12 Вскз (0,3...2,5 ГГц)
    20 мВскз ...12 Вскз (2,5...2,7 ГГц)
    40 мВскз ...12 Вскз (2,7...3,0 ГГц)
    Масштабный коэффициент 16
    Импеданс 50 Ом номинал, КСВН < 2,5:1
    Максимальное неразрушающее напряжение +12 Вскз с диодной защитой выводов
    Тип разъема N-тип, розетка
    Входы и выходы на задней панели
    Выход опорного сигнала Синусоида 10 МГц, >1 Вскз на 50 Ом
    Вход блокировки (блокировка/разблокировка) всех функций измерений Импеданс: примерно 1 кОм
    Диапазон частот: 0...80 МГц
    Дополнительные функции
    Задержка срабатывания
    Диапазон задержки 20 нс...2 с
    Разрешение 10 нс
    Внешнее управление пуском и остановом
    Режим Пуск, Останов, Управление пуском и остановом
    Входные каналы A, B или E (на задней панели)
    Макс.частота следования управляющего сигнала Канал A, B: 160 МГц
    Канал E: 80 МГц
    Статистика
    Функции Максимум, минимум, среднее значение, девиация Алана,  стандартное отклонение, ΔMAX-MIN
    Дисплей Цифровой, гистограммы, графики трендов
    Размер выборки 2 ... 2x109 выборок
    Шаг измерений Временной диапазон шага: 4 мкс ... 500 с
    Математика
    Функции К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)
    Другие функции
    Время измерения 20 нс – 1000 с для частоты, выброса и среднего значения.Одиночный цикл для других функций измерения
    Опорная временная база Внутренняя, внешняя, автоматическая
    Удержание показаний Фиксирует результат измерения, пока не запущено новое измерение
    Дисплей Цифровой + Графический с подсветкой. 14 разрядов в цифровом режиме.
    Разрешение:  320 х 97 пикселей
    Сохраненные настройки прибора Можно сохранить или вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем
    Интерфейс GPIB
    Совместимость Совместимость с IEEE 488.2-1987, SCPI 1999 53131A
    Максимальная скорость измерения(по шине GPIB) 15 K/5 K показаний/с (режим пересылки блоков)
    4 К показаний/с (только в режиме передачи)
    650/500 показаний/с (индивидуальное срабатывание)
    Максимальная скорость измерения(во внутр. память) 250 К показаний/с
    Размер внутренней памяти 750 К показаний
    Интерфейс USB
    Версия 2.0 полноскоростной (11 Мб/с)
    Общие характеристики
    Напряжение питания 90...265 В, 45...440 Гц
    Потребляемая мощность < 40 Вт
    Рабочая температура 0 °С ... 50 °С
    Влажность 5...95% (10...30 °С)
    5...75% (30...40 °С)
    5...45% (40...50 °С)
    Габаритные размеры (В х Ш х Г) 90х210х395 мм
    Масса 2,7 кг (нетто)
    3,5 кг (брутто)
