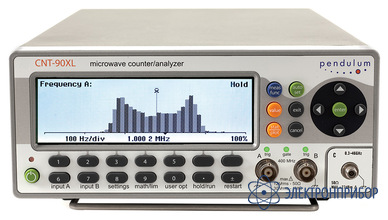

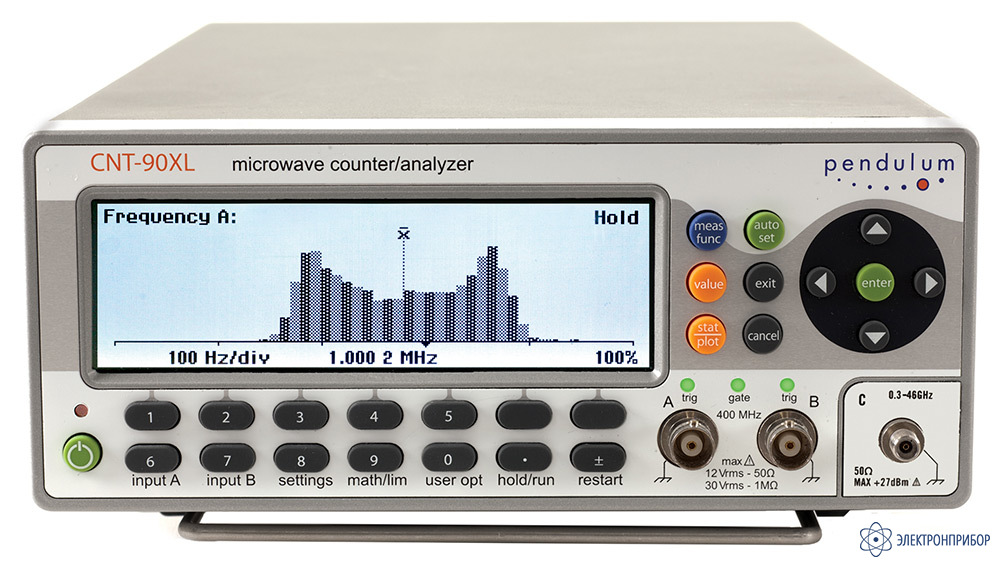

CNT-90XL (46 ГГц) — частотомер

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      41567-09

    • Производитель

      Pendulum, Швеция

    Назначение частотомера CNT-90XL-46G:

    Частотомеры CNT-90XL-46G предназначены для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, анализа времени и частоты в диапазоне до 46 ГГц, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.

    Особенности частотомера CNT-90XL-46G :

    • Частотный диапазон: 0,002 Гц … 46 ГГц
    • 3 канала: А, В, С
    • Измерения частоты непрерывных колебаний (НГ), ИМ сигналов, в том числе с внутриимпульсной линейной частотной модуляцией (ЛЧМ)
    • Встроенный измеритель СВЧ мощности (канал С)
    • Анализ параметров ИМ-сигналов (опция 28): длительность импульса от 30 нс, длительность в паузе от 100 нс, частота заполнения до 60 ГГц, пиковая мощность до +13 дБмВт
    • Высокая скорость измерений: до 250 К в секунду
    • Объем внутренней памяти: 750 К
    • Высокое разрешение по частоте: 12 разрядов при времени измерения 1 с, от 100 пс при временных измерениях
    • Статистика (сред, мин, макс, отн. значения, СКО), построение гистограмм и трендов, автоматический допусковый контроль для частотных измерений
    • Режим анализа модуляций (в т.ч. ЧМ), с помощью ПО TimeView (опция 29/90)
    • 14-разрядный дисплей с возможностью графической визуализации результатов измерений, разрешение 320×97 точек
    • Погрешность опорного источника (в год): ±2×10-7 (OCXO), до ±1,5×10-8 (опция 40/90)
    • Батарейное питание (опция 23/90)
    • Интерфейсы USB и КОП
  • Технические характеристики частотомера CNT-90XL-46G:

    Параметр Значение
    Тип опорного генератора Стандартный ОCXO (опция 19/90, 30/90, 40/90)
    Суммарная погрешность (20 °С – 26 °С) через 1 / 2 года после калибровки < 7x10-6/< 1,2x10-5 <2.4x10-7 / <4.6x10-7 (опция 19/90) <0.6x10-7 / <1.2x10-7 (опция 30/90) <1.8x10-8 /<3.5x10-8 (опция 40/90)
    Диапазон частот по входам A и B: 0,002 Гц - 300 МГц по входу С: 300 МГц - 27 ГГц
    Импеданс по входам A и B: 1 Мом/25 пФ или 50 Ом по входу C: 50 Ом номинал
    Измерение периода усредненного сигнала по входам А и B: 3,3 нс - 500 с по входу С: 37 пс – 3,3 нс
    Рабочая температура от 0 °С до +50 °С
    Параметры сети (при 25 °С) AC 90-265 В RMS, 45-440 Гц, (<40 Вт)
    Габаритные размеры 210 х 90 х 395 мм
    Вес 2,7 кг
  • Комплект поставки CNT-90XL (46 ГГц)

    Наименование Количество
    Руководство по эксплуатации 1
    Частотомер CNT-90XL-46G 1
