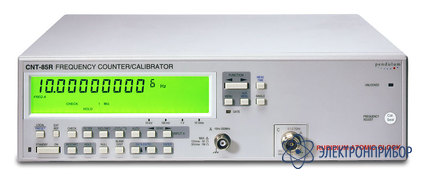

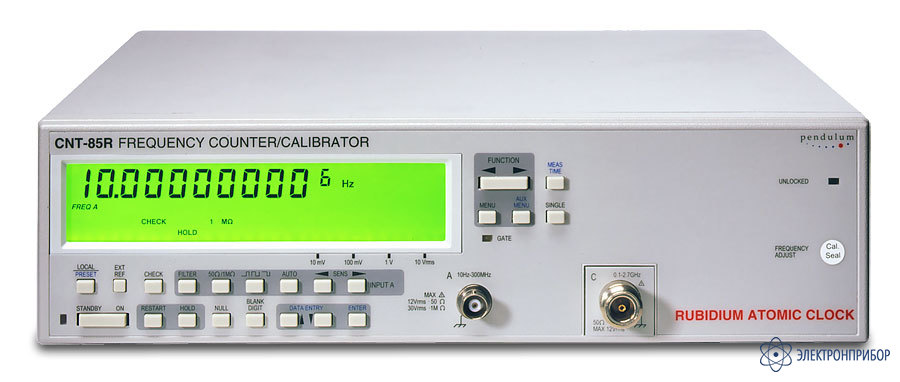

CNT-85R — частотомер

Сохранить в PDF Распечатать
  • Особенности частотомера CNT-85R

    • Частотный диапазон 10 Гц … 2,7 ГГц.
    • Высокая точность измерений.
    • Высокое разрешение: 10 разрядов при времени измерения 1 с.
    • Лучшая стабильность опорного генератора: 10-10 (рубидий).
    • Небольшое время прогрева: 10 мин до 4 x 10-10.
    • Интеллектуальная система запуска от входного сигнала.
    • Измеряют любой тип входного сигнала, включая пакеты импульсов, АМ, FM и сигналы с шумами.
    • Нечувствительность к электромагнитным помехам.
    • Просты в использовании.
    • Идеальны для калибровки частоты основного опорного генератора в базовых станциях GSM.
    • Два измерительных канала 10-ти разрядный ЖК индикатор, 11 и 12 цифры в режиме переполнения.
  • Технические характеристики частотомера CNT-85R:

    Параметр Значение
    КАНАЛ А
    ЧАСТОТА
    Диапазон измерений 10 Гц…300 МГц
    Разрешение 1…2 ед. счета
    ПЕРИОД
    Диапазон измерений 6 нс…100 мс
    Разрешение 1…2 ед. счета
    ОТНОШЕНИЕ ЧАСТОТ А/Е, С/А
    Диапазон измерений 10-7…1010
    ДЛИТЕЛЬНОСТЬ ИМПУЛЬСОВ
    Диапазон измерений 3 нс…10 мс
    Разрешение 250 пс
    КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ
    Диапазон 0,000001…0,999999
    ЧИСЛО ИМПУЛЬСОВ (ПОДСЧЕТ СОБЫТИЙ С РУЧНЫМ ЗАПУСКОМ И ОСТАНОВОМ)
    Диапазон измерений 0…1017
    ИЗМЕРИТЕЛЬНЫЙ ВХОД
    Максимальный входной уровень 350 В (до 440 Гц)
    Максимальная чувствительность 10 мВср.кв (до 50 МГц)
    Входной импеданс 1 МОм или 50 Ом
    Ручной запуск Диапазон чувствительности: 10 мВ…10 Вср.кв, изменяемая с шагом 3 дБ
    Уровень запуска: выбирается для большого, среднего и малого коэффициента заполнения, фронт запуска передний или задний
    Автоматический запуск Автоматический запуск от различных амплитуд и форм волнового фронта
    Частота: минимум 50 Гц
    Контроль сигнала Графическая шкала отображает уровень входного сигнала с шагом 3
    дБ, значение 10 мВ…10 Вср.кв
    Фильтр низких частот 100 кГц
    КАНАЛ С (ОПЦИЯ)
    ЧАСТОТА
    Диапазон измерений 100 МГц…2,7 ГГц
    Разрешение 1…2 ед. счета
    ОТНОШЕНИЕ ЧАСТОТ С/А
    Диапазон измерений 10-7…1010
    ИЗМЕРИТЕЛЬНЫЙ ВХОД
    Входной уровень 20 мВср.кв…12 Вср.кв (0,1 ГГц…0,3 ГГц)
    10 мВср.кв…12 Вср.кв (0,3 ГГц…2,5 ГГц)
    20 мВср.кв…12 Вср.кв (2,5 ГГц…2,7 ГГц)
    Входной импеданс 50 Ом, КСВН < 2,5:1
    ОПОРНЫЙ ГЕНЕРАТОР
    Тип опорного генератора рубидиевый
    Старение: в месяц / в год < 5x10-11 / < 2x10-10
    Влияние температуры: 0 °С…50 °С / 20 °С…26 °С < 3x10-10 / < 2x10-11
    Кратковременная стабильность: Т = 1 с (девиация Аллана) 5х10-11
    Стабильность: (время прогрева) < 4x10-10 (10 мин)
    Суммарная погрешность (95%): после калибровки 1 год / 2 года (при рабочей температуре 20 °С…26 °С) < 2,5x10-10 / < 5x10-10
    ОБЩИЕ ДАННЫЕ
    Время измерения Одиночный цикл: 0,8 мкс … 20 с (в некоторых функциях до 400 с)
    Ручной вход (канал Е) Используется при измерении отношения А/Е и для внешнего управления / стробирования, цифровое управление до 50 МГц, запуск от ТТЛ уровня
    Дисплей ЖКИ с подсветкой, 10 цифр и экспонента, 11 и 12 цифры при переполнении, графическая шкала отображает уровень или чувствительность вх. сигнала с шагом 3 дБ в диап. 10 мВ … 10 Вср.кв.
    Условия эксплуатации 0 °С…50 °С
    Напряжение питания 90 В…264 Вср.кв., 45…440 Гц
    Габаритные размеры 315 × 86 × 395 мм
    Масса 5,5 кг
  • Комплект поставки CNT-85R

    Наименование Количество
    Руководство по эксплуатации 1
    Сетевой шнур 1
    Частотомер CNT-85R 1
