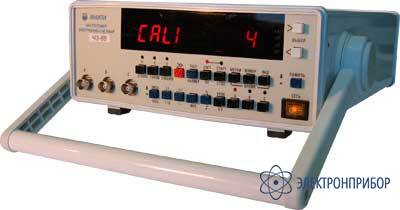

Ч3-88 — частотомер

Сохранить в PDF Распечатать
  • Область применения частотомера Ч3-88:

    Частотомер Ч3-88 является высококлассным профессиональным прибором, позволяющим проводить измерения частоты, периода синусоидальных и импульсных сигналов, измерение периода следования и длительности импульсов, измерение скважности импульсных сигналов, отнонешие частот сигналов.

    Особенности частотомера Ч3-88:

    • Может эксплуатироваться в широком диапазоне температур от -10 до +50 °С с сохранением характеристик.
    • Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности.
    • Наличие интерфейса USB 2.0 и программы обмена информации на компакт-диске позволяет использовать прибор в составе информационно-измерительных систем.
    • Встроенный микроконтроллер производит следующие сервисные функции:
      • калибровку по внешнему эталону частоты;
      • измерение временных интервалов между двумя синхронизированными сигналами;
      • измерение отношения частот в широком диапазоне частот;
      • счет импульсов по одному из каналов за время действия длительности (периода) импульса по другому каналу;
      • счет импульсов за фиксированный интервал времени 60с (режим тахометра);
      • запуск процесса измерения - внутренний периодический, внешний, программный.
    • Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств.
    • Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего.
  • Технические характеристики частотомера Ч3-88:

    Каналы А, С
    диапазон измеряемых частот 0,01 Гц - 200 МГц
    диапазон измеряемых периодов 1 нс - 100 с
    диапазон измеряемых длительностей 1 мкс - 100 с
    диапазон измерения интервалов времени 1 мкс - 100 с
    диапазон измерения скважности 1,000001 - 999999999
    диапазон измерения отношения А/С, С/А 0,0001 - 999999999
    диапазон счета числа импульсов 1 - 999999999
    входное сопротивление 1 МОм, 50 Ом
    входная емкость 50 пФ
    коэффициент передачи канала 11, 110
    уровень входного синусоидального сигнала 20 мВ - 10 В
    уровень входного импульского сигнала 50 мВ - 10 В
    Канал В
    диапазон измеряемых частот 100 - 2 500 МГц
    диапазон измерения отношения В/С 0,5 - 999999999
    входное сопротивление 50 Ом
    уровень входного синусоидального сигнала 30 мВ - 1В
    Встроенный опорный генератор
    частота 5 МГц
    изменение частоты в рабочих условиях 1 x 10-8
    Эксплуатационные условия
    диапазон рабочих температур - 10 ... + 50 °С
    интрефейс USB 2.0
    питание 230 В - 50 Гц
    потребляемая мощность не более 50 В•А
    габаритные размеры 285 x 106 x 345 мм
    масса 4 кг
  • Комплект поставки Ч3-88

    Наименование Количество
    Частотомер электронно-счетный Ч3-88 1
