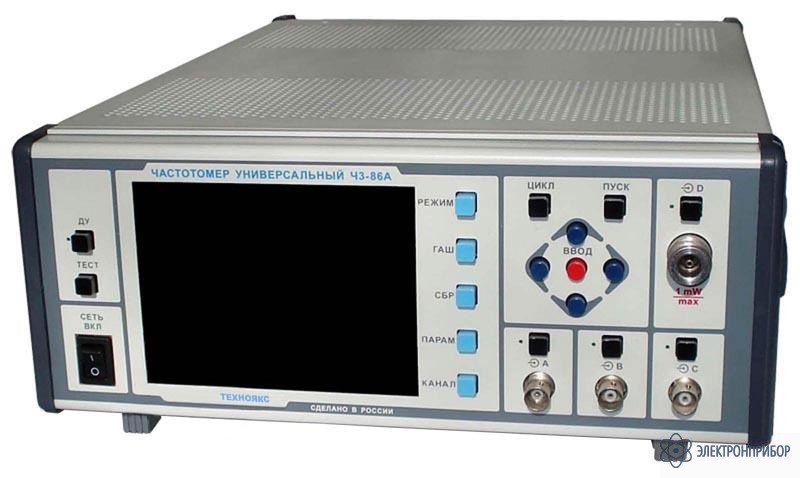

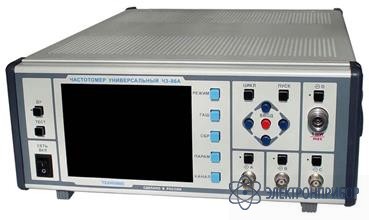

Ч3-86А — частотомер

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение частотомера Ч3-86А

    Частотомер Ч3-86А — надежный лабораторный прибор высокого класса точности с широкими функциональными возможностями, обеспечивающий работу автономно и в составе автоматизированных измерительных систем. В приборе Ч3-86А удачно совмещены простота конструкции, современный дизайн, удобство и четкость управления и получения информации об измеряемой физической величине.

    Применение частотомера Ч3-86А

    Частотомер Ч3-86А измеряет

    • частоту и период непрерывных синусоидальных и видеоимпульсных сигналов,
    • длительность импульса,
    • длительность фронта, спада импульса,
    • длительность временных интервалов,
    • отношения частот двух сигналов,
    • число событий на установленном интервале времени,
    • частоты непрерывных колебаний и несущей частоты радиоимпульсных сигналов в диапазоне СВЧ (Ч3-86А),
    • разности фаз между двумя синхронными синусоидальными сигналами (Ч3-86А).

    Особенности частотомера Ч3-86А

    • широкий диапазон частот
    • высокая разрешающая способность
    • автоматизация процесса измерения
    • автоматическая и ручная установка уровня запуска
    • статистическая обработка результатов измерений
    • совместимость с КОП (Ч3-86)
    • совместимость с последовательным интерфейсом RS-232 и интерфейсом USB (Ч3-86А)
    • жесткие условия эксплуатации
  • Технические характеристики частотомера Ч3-86А

    Параметр Значение
    Диапазон измерения Частоты синусоидальных и видеоимпульсных сигналов Вход А 0.005 Гц…100 МГц
    Вход В 0.01 Гц…100 МГц
    Периода синусоидальных и видеоимпульсных сигналов Вход А 0.005 Гц…100 МГц
    Частоты непрерывных синусоидальных колебаний Вход С 0.1 … 1 ГГц
    Вход D 0.6 …17.85 ГГц
    Длительности импульса 10 нс … 1000 с
    Длительности фронта, спада импульсов 5 нс … 100 мкс
    Интервалов времени между произвольными фронтами импульсов –103 … 103 с
    Отношения частот двух сигналов до 1 ГГц
    Среднего значения несущей частоты импульсно модулированного сигнала Диапазон 0.6 … 17.85 ГГц
    Частота следования радиоимпульсов при скважности 2…103 100 Гц … 500 кГц
    Минимальная длительность радиоимпульса 1 мкс
    Разрешающая способность измерения частоты 1×10–10 с/tсч
    Уровни входных сигналов Для синусоидальных сигналов (входы А и В) 30 мВ … 1 В
    Для видеоимпульсных сигналов (входы А и В) При измерении частоты (периода) и длительности импульсов 100 мВ … 2.5 В
    При измерении длительности фронта и спада импульсов 1 … 2.5 В
    Вход С 30 мВ … 1 В
    Вход D 30 мкВт … 5 мВт
    Измерения разности фаз двух синхронных синусоидальных сигналов Диапазон измерения –180° … 180°
    Погрешность измерения При частоте 1 кГц…1 МГц ±0.36°
    При частоте выше 1 МГц ±3.6°
    Входное сопротивление Входы А и В 50 ± 2.5 Ом;
    1 ± 0.1 МОм || 100 пФ
    Входы С и D 50 ± 2.5 Ом
    Частота сигналов встроенного кварцевого генератора 10 МГц
    Относительная погрешность по частоте встроенного кварцевого генератора не более 2×10–7 за 12 месяцев
    Диапазон рабочих температур –10 … +50 °С
    Питание от сети переменного тока 220 ± 22 В / 50 ± 1 Гц
    Потребляемая мощность не более 50 В·А
    Габариты 307×120×436.5 мм
    Масса 7.5 кг
  • Комплект поставки Ч3-86А

    Наименование Количество
    Частотомер Ч3-86А 1
