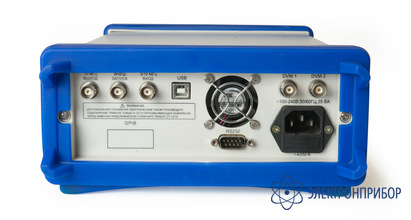

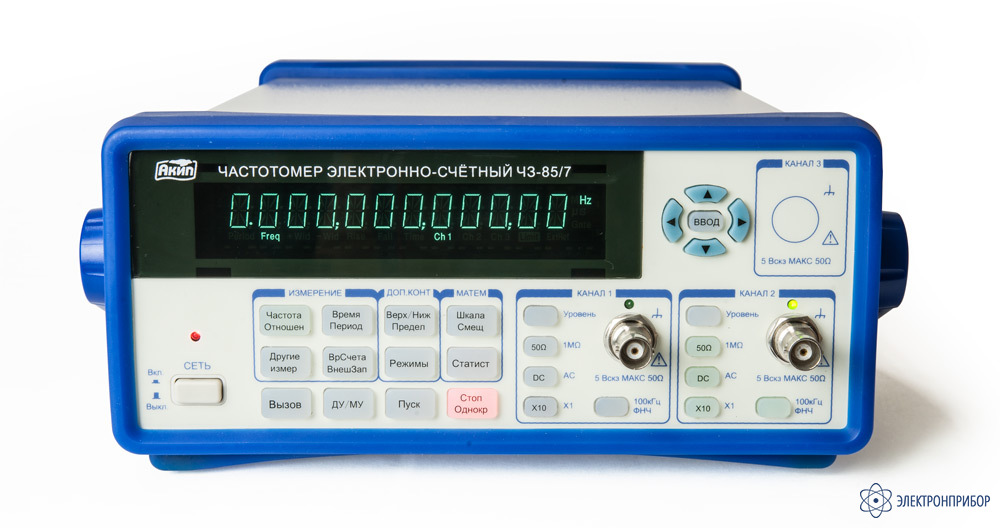

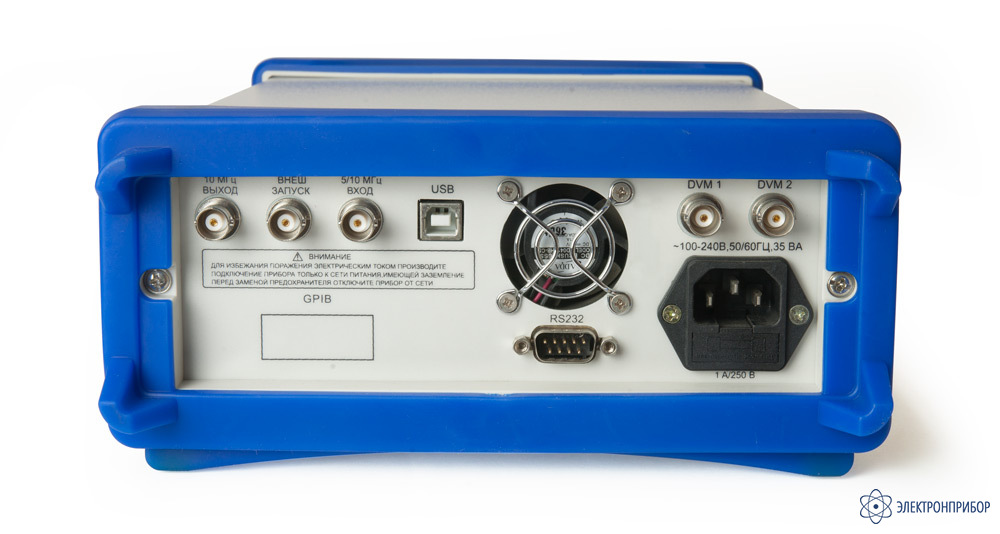

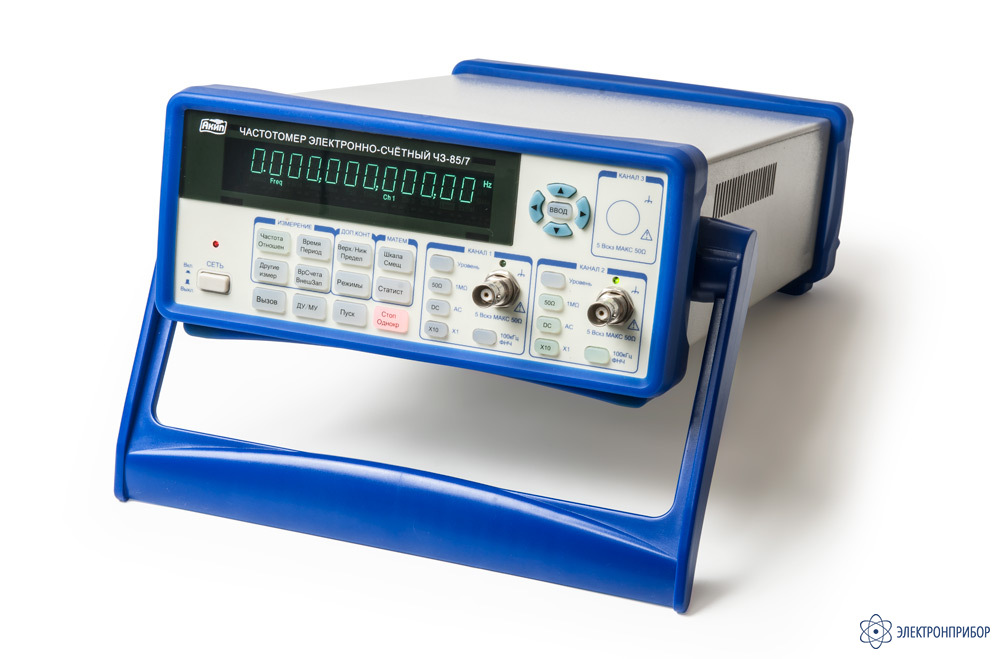

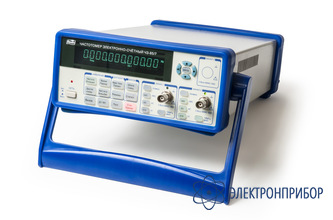

Ч3-85/7 — частотомер электронно-счетный
Код товара: 49018-
Особенности частотомера электронно-счетного Ч3-85/7:
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц);
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
- Вольтметр напряжения постоянного смещения;
- Стандартное число каналов (до 200 МГц): 2 изм. входа;
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
- Погрешность опорного источника: 2x10-7 /год, опции: 5x10-8 , 5x10-10;
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
- Память на 15 профилей настроек;
- Максимальное разрешение индикатора: 12 разрядов;
- Фильтр НЧ, вх. аттенюатор (1х, 10х);
- Интерфейсы: USB (на задней панели) и RS-232, GPIB (опция).
-
-
Технические характеристики частотомера электронно-счетного Ч3-85/7:
Параметр Ч3-85/7 Ч3-85/8 Диапазон частот 1 мГц … 200 МГц Период 5 нс … 1000 с Разрешение однократное измерение - 150 пс однократное измерение - 25 пс 12 разрядов за 1 с при усреднении Динамический диапазон 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс) Связь по входу AC или DC (открытый или закрытый вход) Вх. сопротивление 1 МОм/ 35 пФ или 50 Ом Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц) Диапазон частот 1 мГц … 200 МГц Период 5 нс … 1000 с Динамический диапазон 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс) Вх. сопротивление 1 МОм/ 35 пФ или 50 Ом Связь по входу AC или DC (открытый или закрытый вход) Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц) Диапазон частот Опция 1: 100 МГц … 3 ГГц; Опция 2: 200 МГц … 6,5 ГГц; Опция 3: 6,5 ГГц … 12,4 ГГц; Опция 4: 6,5 ГГц … 16 ГГц Входное напряжение Опция 1: -27 дБм …+19 дБм; Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм; Опция 3: -18 дБм …+10 дБм;
Опция 4: 6,5 ГГц …12,4 ГГц ≤ -18 дБм…+10 Бм; 12,4 ГГц …16 ГГц ≤ -15 дБм…+10 дБмВх. сопротивление 50 Ом, (разъем тип N – розетка) Связь по входу AC (закрытый вход) Аттенюатор x1, x10 (измерение вх. напряжения и ослабл. уровня схемы запуска) Защита по входу 50 Ом: 5 Вскз
1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз; Опция 4: +25 дБмДиапазон измерений ±1,999 В пост./ ±19,99 Впост / Авто Сопротивление входа 1 МОм Погрешность измерения ±0,6 %*Uконечное Врем. интервалы (кан. 1 и 2) 0 – 10000 с Длит. импульса 10 нс ... 5000 с Скважн. импульсов 1 … 99 % Счет импульсов 0 … 1х1013 Фазовый сдвиг 0° … 360° Отношен. частот Кан1/ Кан2 Тип ОГ Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
Стандарт частоты рубидиевый
FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)Интерфейс USB, RS-232 (GPIB - Опция 5) RS-232, GPIB Память 15 профилей настроек (запись/вызов) Напряжение питания 100…240 В, 50 / 60 Гц; <35 ВА Габаритные размеры 375 x 105 x 235 мм Масса 4,2 кг 5,2 кг -
Комплект поставки Ч3-85/7
№ Наименование Количество 1 Частотомер электронно-счетный Ч3-85/7 1 2 Шнур питания 1 3 Кабель BNC 1 4 Руководство по эксплуатации 1 -
